影视IP衍生蝙蝠侠标识立体造型设计

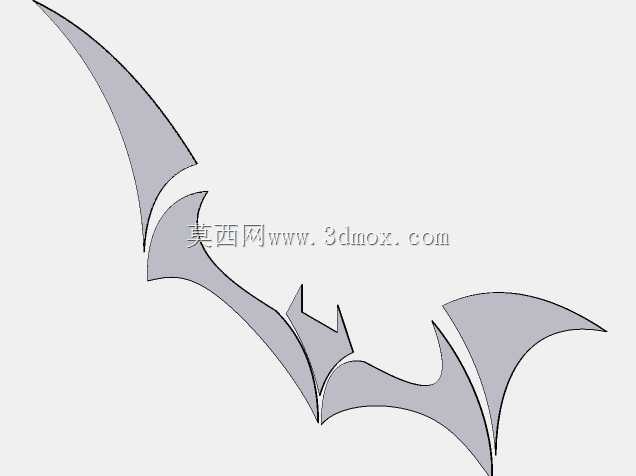

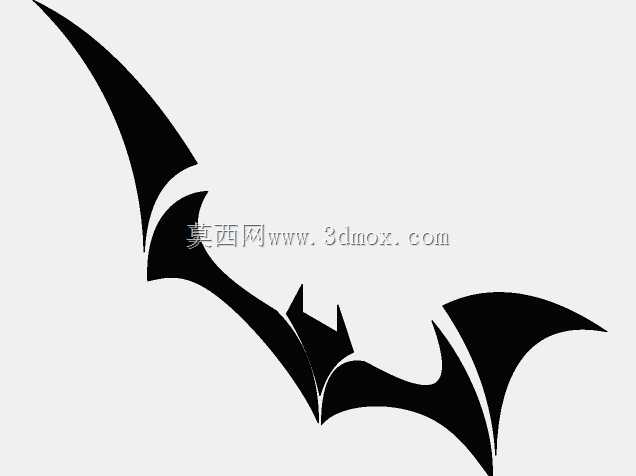

该标识造型的三维设计，最初的需求场景覆盖主题场馆装饰、文创周边开发、影视道具复刻几个核心方向，在做结构拆解的时候，首先要考虑不同应用场景下的安装适配性。做造型轮廓勾勒的时候，没有直接沿用平面矢量图的生硬线条，而是把翼展边缘做了0.3mm的微小倒角处理，避免后续做激光切割或者CNC精雕的时候出现刃口应力集中，也能让实体成品在光线照射下呈现更柔和的轮廓过渡。两翼的对称度是建模过程中反复校准的核心参数，以中心竖直线为基准，左右翼的轮廓偏差控制在0.05mm以内，不管是做亚克力发光字的内嵌骨架，还是做金属徽章的冲压母模，这个精度都能满足批量生产的公差要求。标识中心的头部造型做了内凹1.2mm的沉台设计，这个结构一方面是强化视觉上的层次感，另一方面如果后续要做表面分色处理，沉台可以作为喷漆或者填釉的天然边界，不需要额外做遮蔽治具，能大幅降低后处理的人工成本。考虑到不同安装场景的固定需求，模型背面预留了两种安装结构的适配空间：如果是墙面固定的大尺寸版本，可以在背部预留M4螺柱的安装位，螺柱位置避开造型的薄壁区域，保证连接强度；如果是做小型胸针或者车载装饰的小尺寸版本，可以在背部预留0.8mm深的背胶粘贴槽，避免粘贴后胶层外露影响外观。翼尖的延伸角度做了三次调整，最初的版本翼尖上扬角度过大，做薄壳结构的时候容易出现翘曲变形，尤其是用3D打印做PLA材质样件的时候，大角度悬挑结构很容易在层间出现断裂，最终把翼尖的悬挑厚度从最初的1mm调整到1.5mm，同时把上扬角度收窄2度，既保留了原标识的锐利视觉感，又提升了结构本身的抗形变能力。整个造型的壁厚做了均匀化处理，所有曲面过渡位置的壁厚差控制在0.2mm以内，不管是后续做注塑开模还是金属压铸，都能避免因壁厚不均导致的缩痕、填充不满等工艺缺陷。边缘的R角处理也做了区分，外轮廓的R角统一为0.2mm，保证视觉上的利落感，内部拼接位置的R角放大到0.5mm，减少应力集中点，提升成品的抗冲击性能。在做曲面建模的时候，特意把所有拼接位置做了G2连续处理，避免后续做表面抛光、电镀处理的时候出现棱线错位，保证成品表面的光影过渡流畅自然。
