仿雪茄造型电子雾化器结构设计

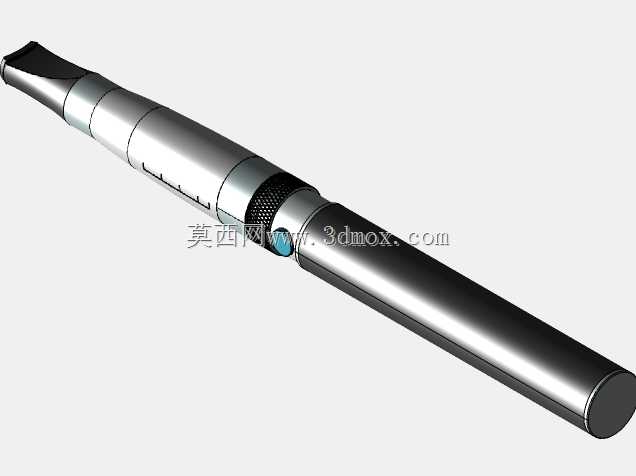

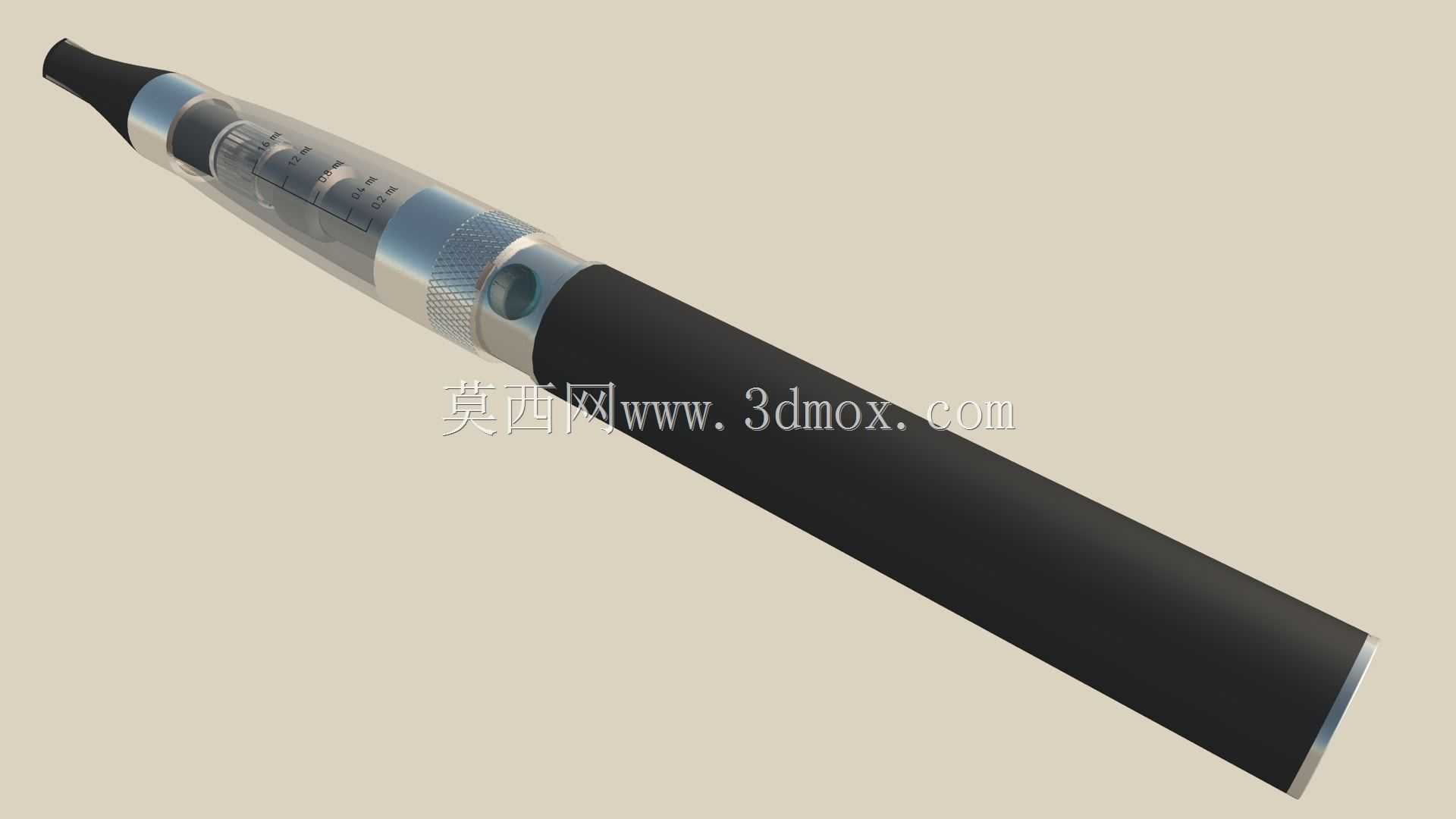

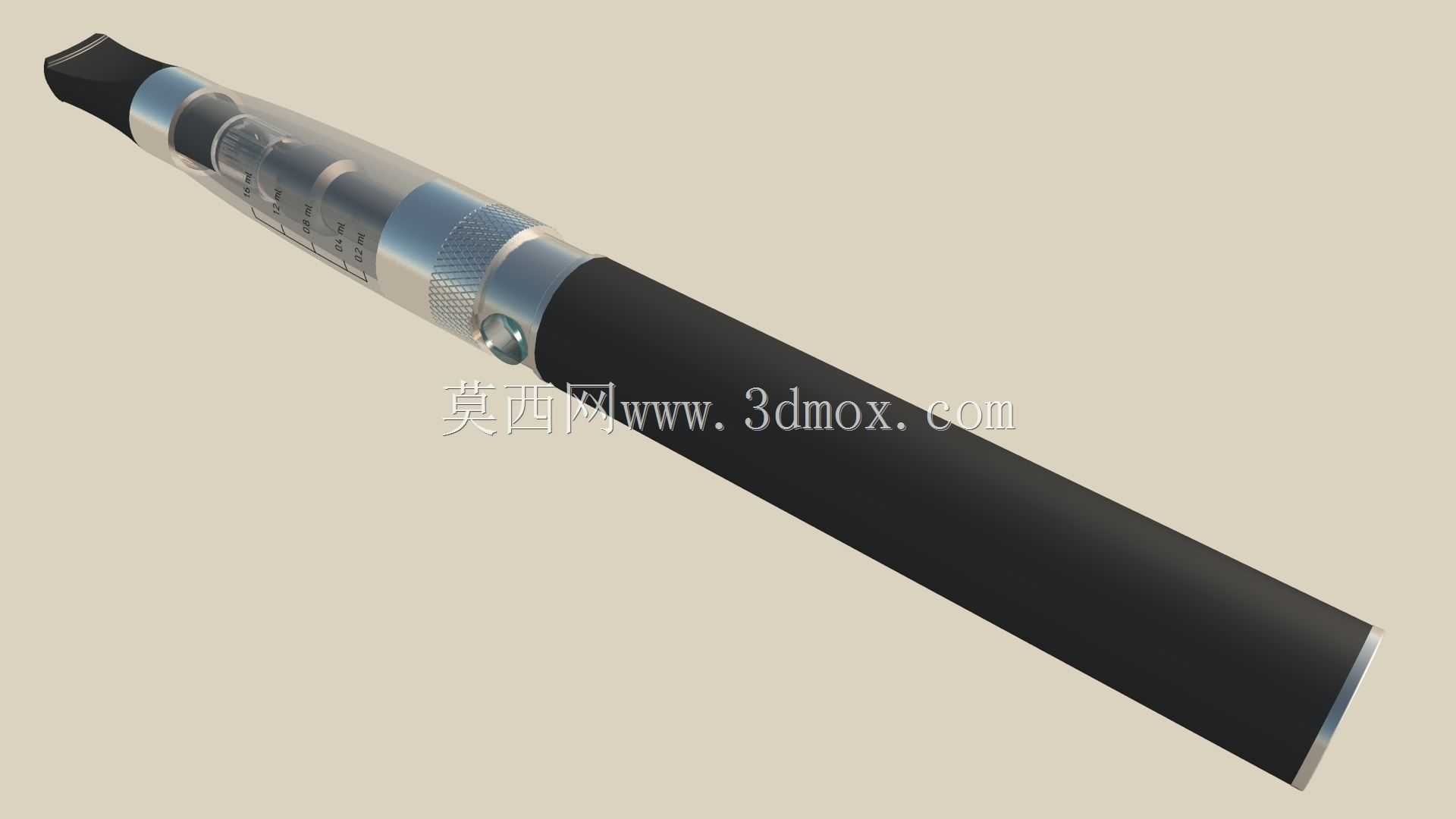

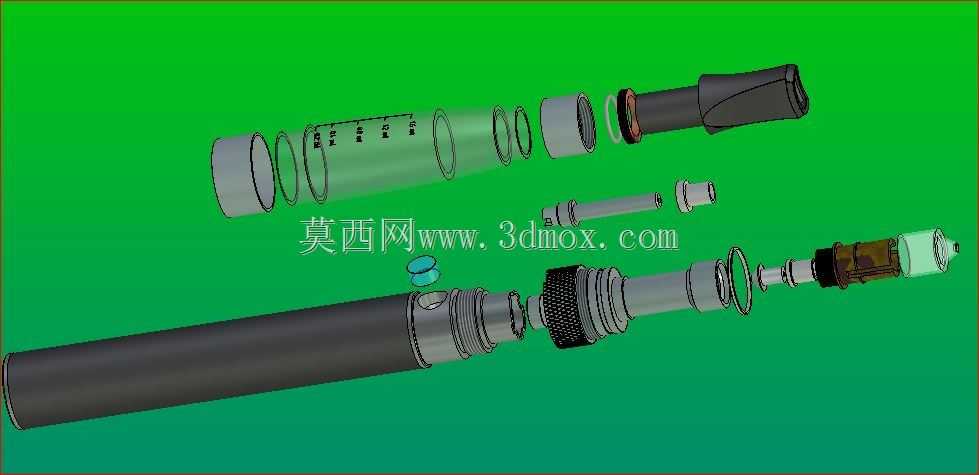

这款仿雪茄造型的电子雾化器结构，在设计阶段优先参考了传统雪茄的握持手感与视觉比例，整体采用分段式拼接结构，从吸嘴段到雾化仓段再到底部供电段，各段之间通过螺纹配合实现密封与可拆卸连接，既满足日常更换雾化芯、补充雾化液的维护需求，也保证了整体结构的同轴度，避免拼接后出现错位影响握持体验。

从实际应用场景来看，这类产品主要面向日常替代传统卷烟的使用场景，因此在外形尺寸设计上，直径控制在适配多数成年人单手握持的范围，长度参考常规手工雪茄的尺寸比例，不会出现过长导致携带不便、过短影响握持稳定性的问题。安装边界方面，各分段的配合公差控制在0.02mm以内，螺纹段预留足够的啮合长度，保证日常反复拆装不会出现滑牙、密封失效的问题，雾化仓与供电段的连接位置设置了绝缘密封圈，既可以防止雾化液渗漏到供电模块造成短路，也能避免日常使用时手汗渗入内部结构。

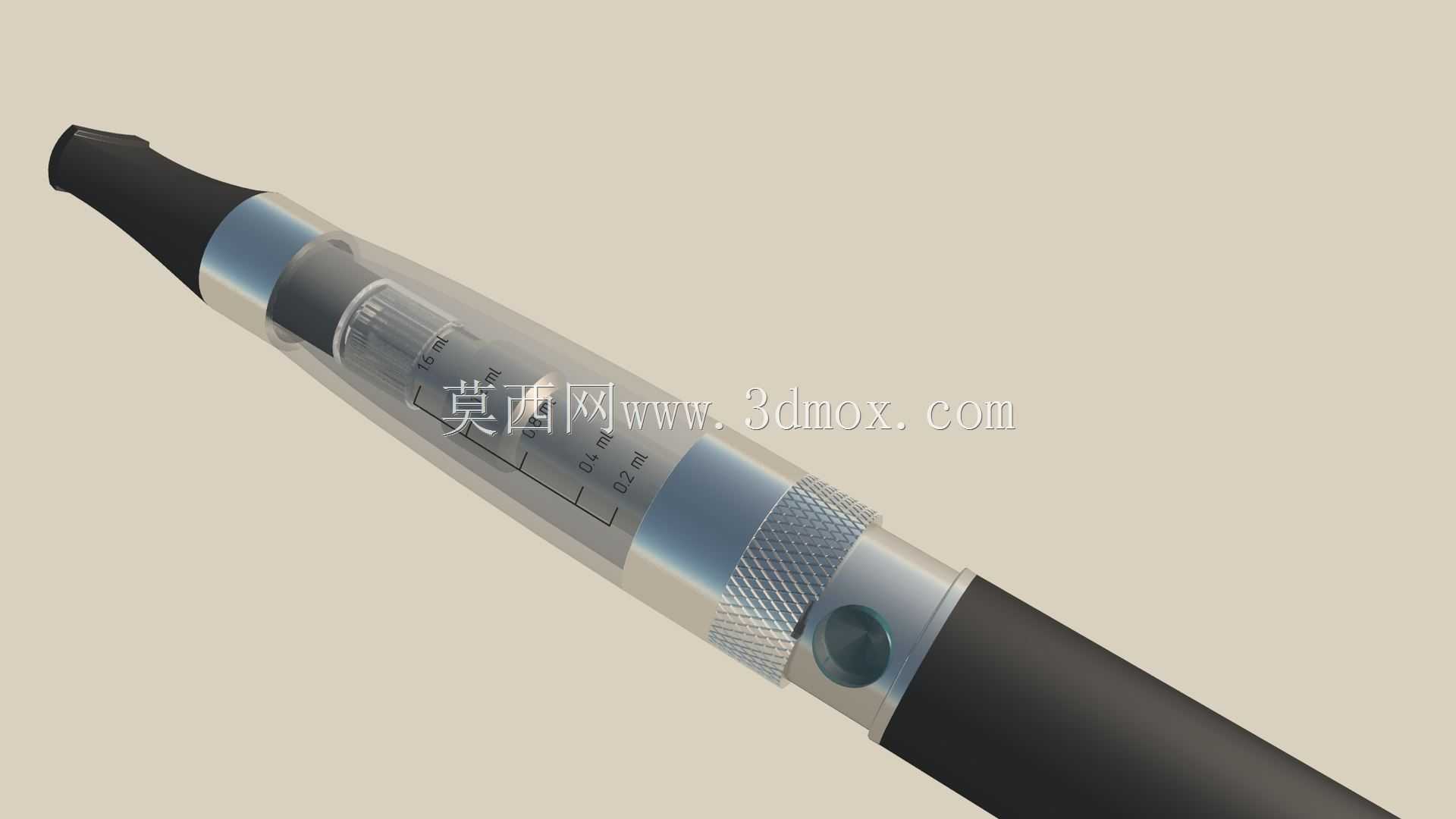

功能结构设计上，中部透明雾化仓采用高透耐雾化液腐蚀的材质，仓壁标注了液位刻度，方便使用者直观观察剩余雾化液容量，提前补充避免干烧。雾化仓与供电段衔接的位置设置了滚花纹理，增大拆装时的摩擦力，即使手上有汗也能轻松拧开各段进行维护。供电段侧面设置了嵌入式的触发按键，按键表面做了内凹弧度处理，贴合手指按压的曲面，按键与外壳的配合间隙控制在0.1mm，既保证按压行程清晰，也不会出现晃动、卡键的问题。吸嘴段采用食品接触级的软质材质，外形贴合唇部接触的弧度，长时间含咬不会产生不适感，吸嘴内部设置了冷凝液回流槽，避免冷凝液被直接吸入口中影响使用体验。

在结构建模过程中，各零件的壁厚做了均匀化处理，避免出现壁厚差异过大导致注塑成型时产生缩痕、变形的问题，内部气流通道做了平滑过渡设计，没有直角拐点，保证吸气时气流顺畅，不会产生多余的风噪。供电段内部预留了标准尺寸的电池安装位与控制电路板安装槽，各电子元件的安装位置做了限位筋设计，组装时可以直接定位，不需要额外调整位置，提升组装效率。整体结构没有多余的外露凸起，外表面所有拼接位置都做了齐平处理，放在口袋中携带时不会勾挂衣物，日常使用的磕碰场景下，边角位置做了微小的圆角处理，避免应力集中导致外壳开裂。
