手动螺旋下压式印刷工装设备

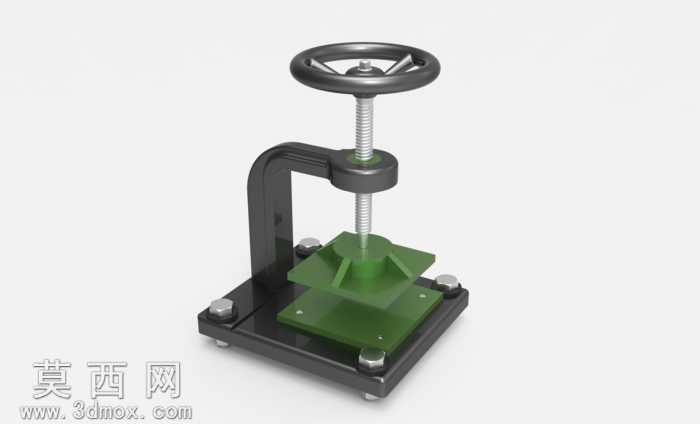

本模型为手动螺旋驱动的下压式印刷作业设备，整体采用台式立式结构设计，通过三维建模软件完成全参数化零件构建与整机装配，建模过程严格遵循机械设计公差配合规范，对每一处连接结构、运动副都做了符合实际加工要求的参数设定。模型渲染阶段采用写实材质方案：机架主体与手轮部分赋予哑光黑色金属烤漆材质，还原铸铁机架的厚重质感，表面添加细微的颗粒纹理与边缘磨损效果，提升真实度；传动丝杆赋予亮银色抛光金属材质，清晰呈现梯形螺纹的齿形结构，还原丝杆传动的精密质感；下部的压合工作台与压头部分赋予墨绿色硬质工程塑料材质，模拟印刷作业中接触承印物的非金属工作面特性，底座的固定调节螺丝赋予镀锌亮面金属材质，区分不同功能零件的材质差异。结构设计上，设备采用C型悬臂式机架结构，保证作业区域有充足的操作空间，顶部设置三辐式手轮，通过梯形丝杆副将手轮的旋转运动转化为压头的垂直直线运动，丝杆与机架上部的导向螺母配合，保证下压过程的同轴度与运动平稳性；压头部分采用双层板结构，上层为与丝杆连接的传动座，下层为可拆卸的平压压合板，可根据不同印刷作业需求更换压头规格；底座为方形加厚平台，四个角设置可调式支撑脚，可调节设备水平度，保证压合作业时工作面受力均匀。设计思路围绕小型手动印刷作业的实际需求展开，摒弃复杂的动力结构，采用纯机械螺旋传动方案，无需外接电源即可完成压合作业，结构简单可靠、维护成本低，整体尺寸紧凑适合桌面放置，可用于小批量印刷、试样压合、纸张整平压印等轻量作业场景，建模过程中对运动行程做了限位设计，避免丝杆超程脱出，所有零件均可拆分，符合实际设备的装配逻辑，可直接用于结构演示、作业原理教学或者相关设备的改型设计参考。
