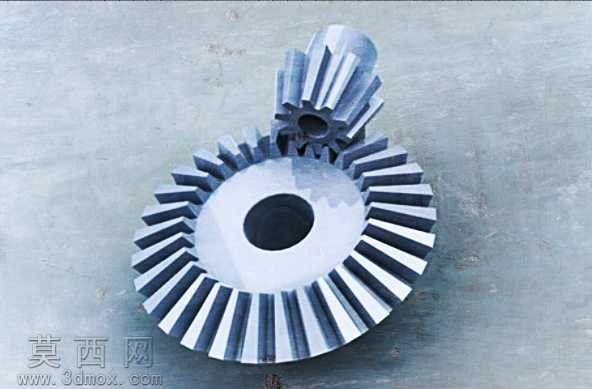

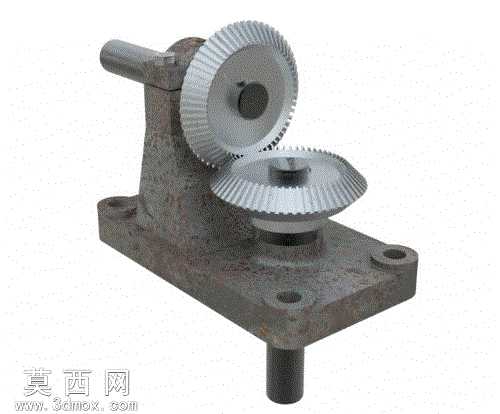

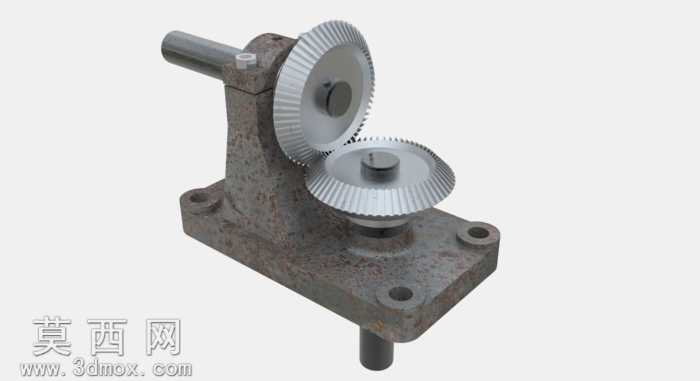

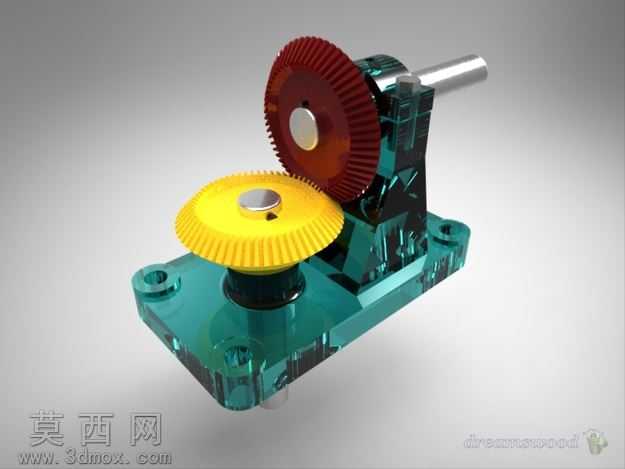

本作品为正交布置的锥齿轮啮合传动机构三维建模成果,建模过程中严格遵循锥齿轮的齿形生成规范,先通过参数化绘制确定单个锥齿轮的分度圆锥、齿顶圆锥、齿根圆锥参数,依据渐开线齿廓的生成原理完成单个轮齿的特征构建,再通过圆周阵列完成整圈轮齿的排布,确保两个啮合锥齿轮的模数、压力角、齿顶高系数等核心参数完全匹配,保证传动过程中齿面能够实现平稳的线接触啮合。模型完整还原了锥齿轮传动机构的配套支撑结构,包含带安装孔的一体式铸造支座、两根垂直交错布置的齿轮安装轴、轴端定位结构,支座底部的四个安装孔采用沉孔设计,可通过螺栓实现机构在设备基座上的稳固固定,安装轴与支座的配合部位设计有对应的轴肩定位结构,能够限制锥齿轮工作过程中的轴向窜动,保证啮合间隙处于合理范围。材质渲染阶段,对支撑支座赋予铸铁材质效果,还原铸造件表面细微的粗糙质感与哑光金属色泽,对锥齿轮与传动轴部分赋予调质钢材质效果,呈现经过机加工后的金属光泽,齿面部分做细微的高光处理,突出机加工齿面的平整精度,整体渲染效果还原了真实机械部件的视觉质感。结构设计上充分考虑锥齿轮传动的受力特点,两个锥齿轮分别安装在呈90度垂直交错的两根轴端,可实现两垂直轴之间的运动与动力传递,支座的支撑臂结构做了加厚处理,能够承受齿轮啮合过程中产生的径向与轴向载荷,避免传动过程中出现支撑变形。建模过程中对所有配合部位做了公差适配设计,轴与齿轮内孔的配合、轴与支座轴孔的配合均符合机械设计的公差选用规范,既保证装配过程的顺畅性,也能避免工作过程中出现不必要的晃动间隙,完整呈现了锥齿轮传动机构的真实结构与装配关系,可用于机械原理演示、传动结构参考等场景。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 12.18 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用机械零部件
