带轮驱动可移动旋转圆筒传动装置

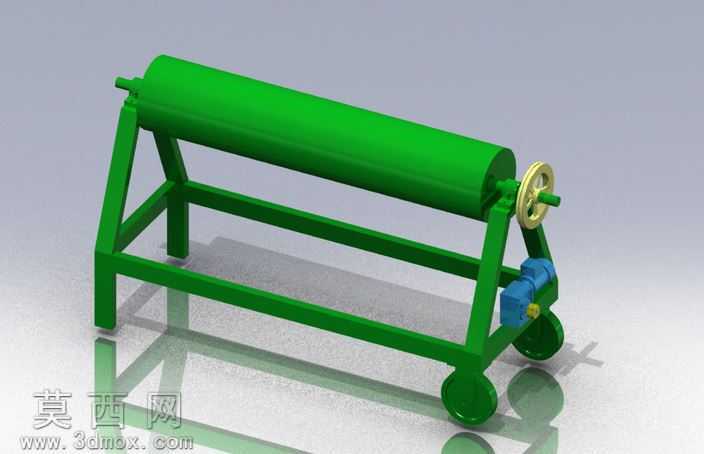

本作品为带轮驱动的可移动旋转圆筒传动装置三维建模成果，建模阶段以SolidWorks为核心工具，遵循机械设计的参数化建模逻辑，首先完成整体装配基准的搭建，以地面为参考平面确立机架的安装基准，保证各部件的装配约束符合实际机械装配的公差配合要求。建模过程中，首先构建绿色焊接式机架结构，机架采用方管型材拼接的三角稳定支撑结构，底部设置四个脚轮实现装置的灵活移动，机架上部设置两处同轴的轴承支撑位，用于承托旋转圆筒的两端转轴，保证圆筒转动过程中的同轴度，避免出现径向跳动的问题。旋转圆筒主体采用薄壁圆柱筒体结构，建模时通过抽壳特征实现均匀壁厚的设置，筒体两端设置实心转轴与机架轴承位配合，转轴一端延伸出机架侧方，安装带轮作为动力输入部件。动力端采用减速电机搭配带轮传动的结构，减速电机通过螺栓固定在机架下部的倾斜安装座上，电机输出轴安装小带轮，与圆筒轴端的大带轮通过皮带形成减速传动副，建模时精准还原了带轮的轮槽结构、键槽连接特征，保证传动结构的还原度符合实际机械设计规范。渲染阶段采用金属与非金属材质区分的材质赋予方案，机架与圆筒表面赋予绿色哑光喷塑材质，还原工业设备的漆面质感，带轮赋予黄铜金属材质，表现金属加工件的光泽质感，脚轮采用橡胶与金属支架的组合材质，电机部分赋予蓝色工业漆与金属端盖的组合材质，地面设置反光平面提升渲染的真实感，通过环境光与定向光的组合打光，清晰展现装置的结构层次与各部件的装配关系。设计思路围绕小型物料旋转作业的使用需求展开，采用带轮传动实现缓冲过载保护的效果，底部脚轮设计满足不同工位间的转场使用需求，三角支撑机架保证装置运行过程中的结构稳定性，整体结构简洁紧凑，传动路径清晰，各部件的建模精度满足后续工程出图、运动仿真的使用要求，装配过程中严格遵循从下到上、从固定件到活动件的装配顺序，对转动副添加合理的配合约束，可直接用于运动仿真模拟圆筒的旋转作业过程，验证传动比与运行稳定性。
