水泵配套滑动支撑轴承组件结构设计

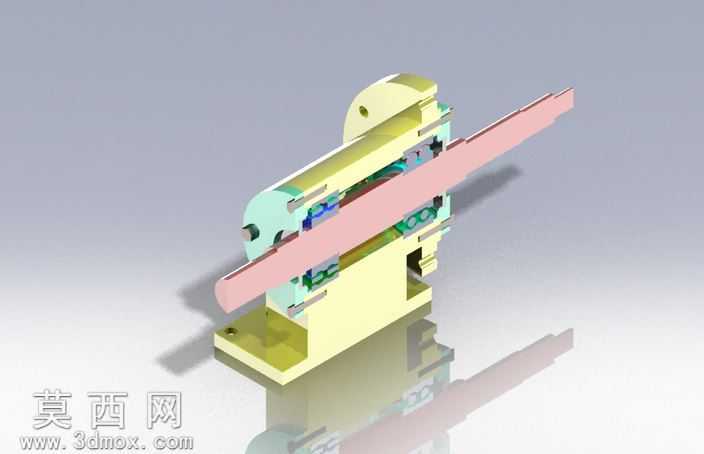

本模型采用SolidWorks完成全参数化三维建模，整体围绕水泵传动轴的稳定支撑需求展开设计，完整还原了泵用轴承的装配结构与功能逻辑。建模过程中先以基准轴、基准面搭建装配定位框架，从底部安装基座开始逐步构建各零件特征：基座部分采用拉伸凸台完成主体轮廓，通过沉头孔特征预留安装固定位，边缘做圆角过渡处理避免应力集中；轴承主体的内外支撑环采用回转类特征建模，精准匹配传动轴的穿装直径，内部滚动体保持架通过圆周阵列完成均匀排布，保证滚动体的等距分隔与顺畅转动。模型中穿装的长传动轴做了分段直径设计，对应轴承支撑位做轴肩定位结构，防止轴系工作时发生轴向窜动。渲染阶段采用不同材质区分各功能部件：基座与外支撑壳体赋予哑光米黄色工程塑料材质，模拟实际泵体的轻量化壳体质感；传动轴赋予亮面粉红色金属漆材质，突出轴类零件的长条形传动特征；内部滚动体、密封件分别赋予亮面金属与哑光橡胶材质，通过材质差异清晰展现装配层级，渲染时添加地面反射效果，直观呈现组件的立体装配关系。结构设计上充分考虑水泵工作的工况需求，轴承组件采用分体式装配结构，上下壳体通过侧边定位销与紧固件完成锁紧，既保证支撑刚度，也便于后期的维护拆装；内部预留润滑介质存储腔，可在水泵运行过程中持续为滚动摩擦面提供润滑，降低运转磨损；两端设置密封挡圈结构，阻挡泵内输送的水体侵入轴承摩擦部位，同时防止润滑脂泄漏污染输送介质。整体建模严格遵循机械设计的公差配合逻辑，各零件间的装配间隙、配合面精度都按照实际生产要求设定，可直接用于结构验证、装配教学以及水泵产品的配套设计参考，完整展现了泵用支撑轴承从零件特征到整体装配的全流程设计思路。
