异形滚轮与波浪形轨道组合结构

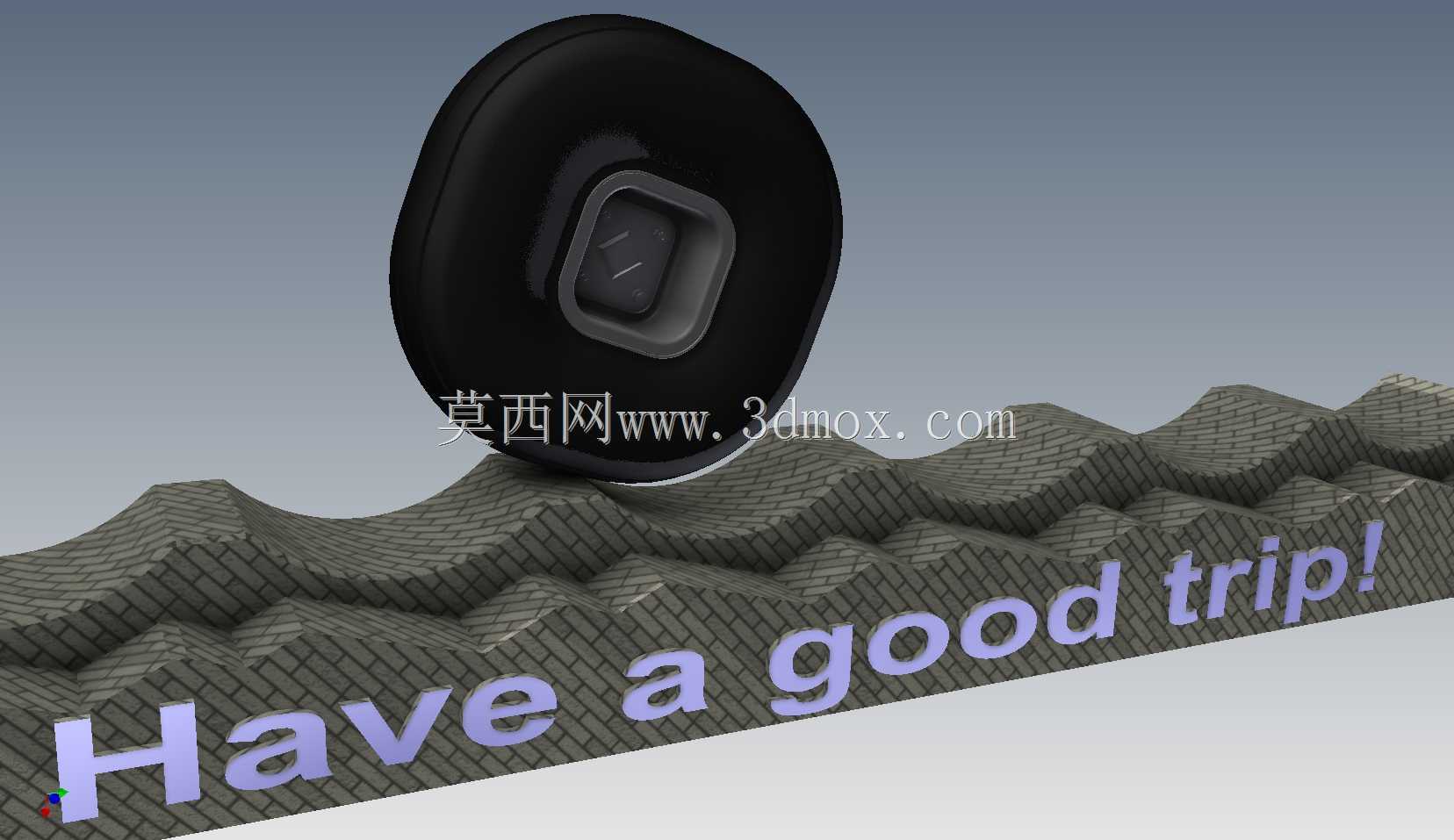

这套异形滚轮与波浪形轨道的组合结构，最初的设计出发点是验证非圆轮廓轮体在起伏轨道上的连续滚动可行性，这类结构常出现在趣味科普教具、创意展示装置以及部分特殊输送场景的原理验证环节。从实际应用来看，这类非圆轮配合匹配轮廓轨道的设计，能够在滚动过程中产生特定的起伏运动轨迹，既可以作为科技馆里的力学互动展示件，直观演示滚动摩擦、轮廓啮合的力学特性，也能经过参数优化后适配到需要周期性起伏进给的轻载输送工位，实现物料在输送过程中的规律性抬升与下落，满足特殊工序的动作需求。

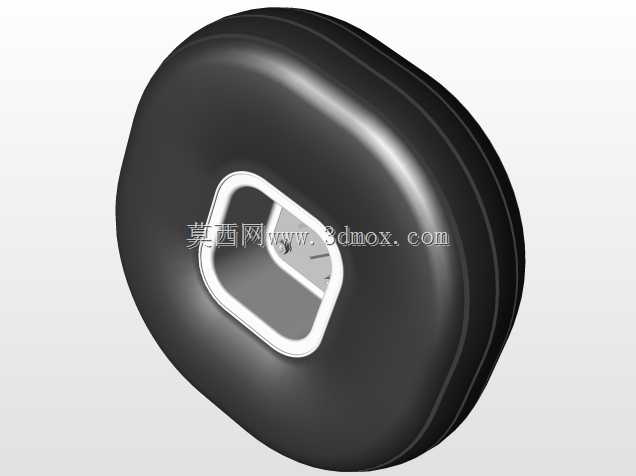

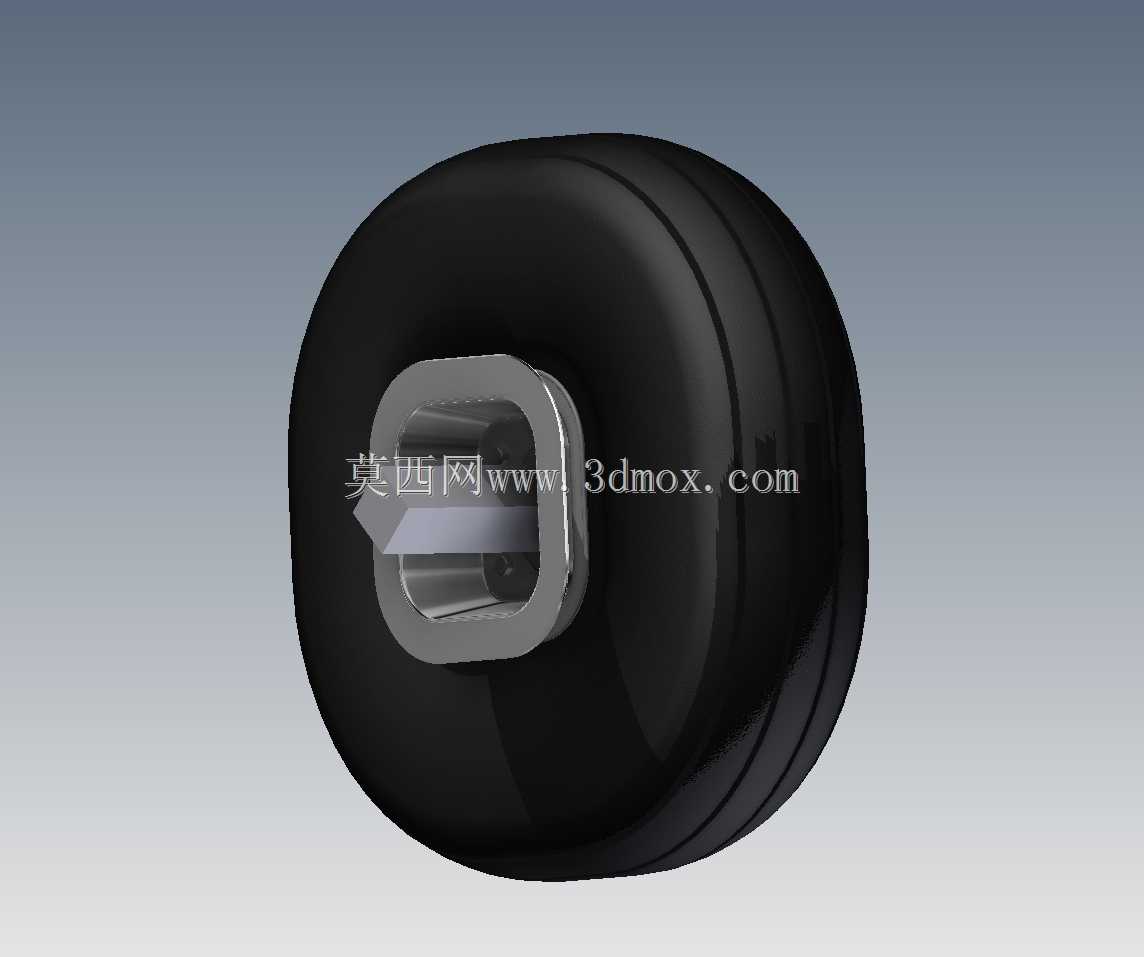

轮体部分采用类椭圆的封闭轮廓设计，中心预留了轴承安装的沉孔位，安装边界上轮体最大外廓直径控制在120mm以内，中心安装孔直径为12mm，可适配标准微型轴承的装配公差，轮体表面做了圆弧过渡处理，避免滚动过程中与轨道面出现硬接触卡滞。轨道部分采用连续的波浪形齿状轮廓，每个波峰波谷的曲率都与轮体外轮廓做了啮合匹配，轨道总长度为360mm，波峰到波谷的垂直高度差为22mm，轨道宽度比轮体厚度大3mm，预留了足够的装配调整间隙，避免轮体滚动时出现侧向剐蹭。

设计过程中优先保证轮体轮廓与轨道曲面的共轭关系，每一段轮体外缘的曲率变化都对应轨道起伏段的曲率参数，确保轮体在整个滚动行程中始终与轨道面保持至少两个接触点，避免出现瞬时悬空导致的运动冲击。轮体中心的安装位做了同轴度公差约束，保证轮体绕轴转动时的径向跳动量控制在0.1mm以内，减少滚动过程中的振动噪音。轨道底部设计了平直的安装基准面，可通过螺栓直接固定在工作台架上，安装孔位采用等间距排布，方便根据实际使用需求调整轨道的固定位置。

从结构特性来看，这套结构不需要额外的导向辅助件，仅依靠轮体与轨道的轮廓匹配就能实现预定轨迹的滚动，整体结构简单，运动过程平稳，轻载工况下的滚动阻力远小于滑动摩擦结构，后期维护只需要定期在轮体轴承位加注润滑脂即可。针对不同的使用场景，还可以通过调整轮体的轮廓曲线、轨道的波峰波谷参数，改变滚动过程中的起伏频率与抬升高度，适配不同的动作需求，比如在创意展示场景中可以将轮体与轨道的比例放大，增强视觉展示效果，在轻载输送场景中可以缩小结构尺寸，集成到小型输送线体中实现特定的物料动作。
