M16可调式防震固定支撑脚三维设计

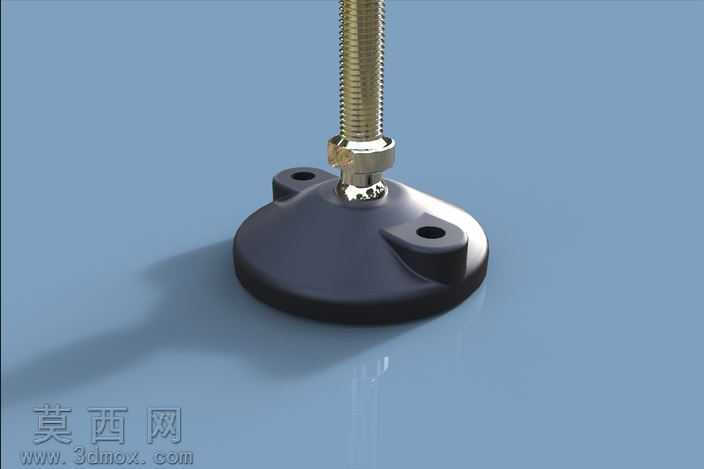

本作品为M16规格可调式防震固定支撑脚的三维建模设计，建模过程中严格遵循工业支撑脚的实际生产尺寸规范，对各部件结构进行1:1比例还原。建模阶段首先完成底座主体的曲面构建，底座采用带圆弧过渡的盘式结构，边缘做圆角处理避免应力集中，表面预留两个对称的沉头安装孔，用于通过螺栓将支撑脚整体固定在设备安装基面，底座底部设计有细微的防滑纹理结构，提升安装后的接触摩擦力。中部的调节螺杆采用M16标准公制螺纹建模，螺纹牙型严格按照GB/T 196标准绘制，螺杆与底座之间设置球面铰接结构，实现支撑角度的可调节功能，能够适配存在一定倾斜度的安装基面，保证设备放置的水平度。铰接位置配套设计锁紧螺母，调节完成后可通过螺母锁死固定，防止使用过程中出现高度偏移。材质渲染阶段，底座部分采用增强尼龙材质效果，表面呈现哑光深灰色磨砂质感，模拟实际产品中尼龙材质的耐磨、减震特性；螺杆与锁紧螺母采用304不锈钢材质渲染，表面做金属拉丝与镀铬抛光效果，还原金属部件的光泽质感与抗腐蚀特性，铰接接触位置做细微的磨损质感处理，提升模型的真实感。设计思路上重点突出该支撑脚的防震与可调特性，底座内部预留减震垫安装腔体，可嵌入橡胶减震垫实现设备运行过程中的振动缓冲，降低设备振动向地面的传递，同时减少地面振动对设备精度的影响。整体模型结构拆分清晰，各部件之间的装配关系明确，螺纹连接、铰接转动、锁紧定位的结构均做了可动性适配，既可以用于工业设备的整机装配模拟，也可直接导出用于支撑脚产品的开模生产参考，模型在渲染时采用柔和的影棚光照，突出各部件的材质差异与结构细节，清晰展示支撑脚的安装方式与调节逻辑，完整呈现了工业可调防震支撑脚的结构特点与功能优势。
