加布里埃卡车油压减震器三维设计

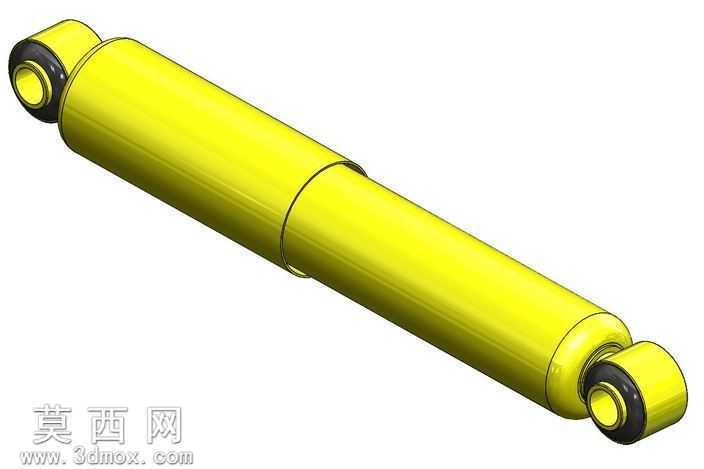

本作品为加布里埃卡车配套的油压冲击缓冲减震器三维建模成果，建模过程围绕商用车减震器的实际功能需求展开，完整还原了产品的双行程工作结构。建模阶段首先依据产品的行程参数搭建基础轮廓：减震器扩展状态总长度为16英寸，缩进状态总长度为10.72英寸，以此确定外缸筒、内活塞杆的基础尺寸比例，采用旋转凸台命令生成缸筒的主体圆柱结构，对缸筒中部的限位压环做等直径凸台处理，还原产品装配时的限位定位结构。两端的连接吊环采用独立建模后装配的方式构建，吊环内部的橡胶缓冲衬套单独建模，通过材质区分金属连接端与橡胶缓冲件的结构差异，还原减震器与车架、车桥连接部位的柔性连接特性。材质渲染阶段，针对减震器不同部件的实际材质做对应设置：缸体外表面采用亮黄色金属漆材质，模拟原厂减震器的漆面防护效果，调整漆面的反光度与粗糙度参数，还原金属漆面的细腻光泽；两端吊环的金属基体采用发黑处理的碳钢材质，调低反光度呈现哑光金属质感；吊环内部的橡胶衬套采用深黑色橡胶材质，添加细微的表面粗糙纹理，还原橡胶件的哑光磨砂质感。结构设计上完整还原油压减震器的工作逻辑，分别构建了扩展、缩进两种装配配置，对应减震器拉伸、压缩的两个工作行程，可直观展示减震器在不同工作状态下的长度变化与结构配合关系。建模过程中对缸筒内壁、活塞杆表面的配合公差做了对应结构预留，还原减震器内部油压腔的密封配合结构，两端连接吊环的铰接孔做同轴度约束，保证产品安装时的对位精度。整体模型结构完整，各部件的装配关系清晰，可用于商用车悬架系统的结构展示、装配教学以及相关改装设计的参考，能够直观展现油压减震器的外形特征与工作行程特性。
