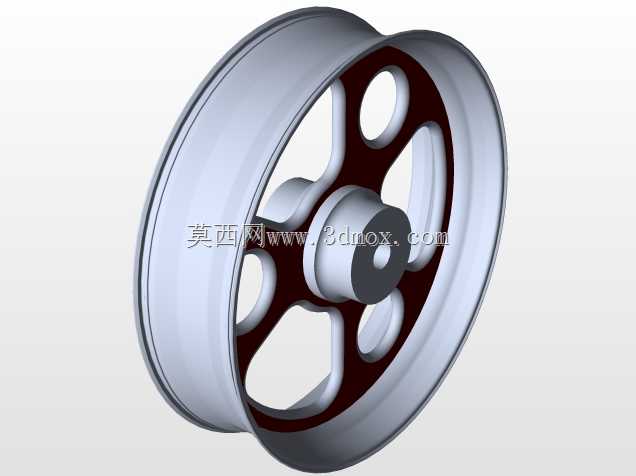

通用型摩托车后轮结构三维建模

摩托车后轮作为整车行走系统的核心承载部件，直接承担着动力输出传递、整车后部载荷承载、行驶过程中路面冲击缓冲的多重作用，在日常通勤、非铺装路面穿越、短途载物等各类摩托车使用场景中，后轮的结构合理性直接决定了行驶稳定性与骑乘安全性。这款后轮模型在设计阶段优先参考了民用通勤类摩托车的通用安装边界，轮辋部分适配18英寸直径的常规轮胎规格，轮辋宽度匹配4英寸断面宽度的轮胎安装需求，能够兼容多数同规格的真空胎与有内胎轮胎选型，不需要额外修改轮辋的胎圈座结构就能完成轮胎装配。从结构设计逻辑来看，建模过程中优先还原了后轮的核心安装配合面：轮毂中心的轴承安装位预留了标准规格轴承的配合公差带，能够匹配多数同排量摩托车的后轮轴安装直径，轮毂辐条的排布采用了对称式受力结构，在保证整体结构强度的前提下，尽可能降低了轮组的旋转惯量，减少动力传递过程中的不必要损耗。轮辋与轮毂的连接部分做了平滑过渡处理，避免应力集中导致的结构疲劳问题，同时预留了刹车盘、链轮座的安装孔位，孔位的分布圆直径、螺栓孔规格都参考了通用摩托车后轮的安装标准，不需要额外加工转接法兰就能适配常规的后刹车总成与从动链轮安装。在实际的结构选型参考中，这类通用尺寸的后轮结构可以覆盖多数125cc到250cc排量级别的跨骑摩托车使用需求，不管是做整车结构的三维装配校验，还是做后轮周边部件比如后平叉、挡泥板、后刹车系统的干涉检查，该模型都能提供准确的安装边界参考。建模时特意还原了轮辋的胎圈锁止结构、气门嘴安装位的细节，能够直观展示轮胎装配时的配合关系，也可以作为轮组轻量化改型设计的基础模型，通过调整辐条厚度、轮辋壁厚参数来验证不同结构方案的受力合理性。需要注意的是，该模型的尺寸参数为通用参考值，在实际量产设计中还需要结合具体车型的载荷要求、轴荷分布调整轮毂的壁厚、辐条的受力角度，匹配对应规格的轴承与密封件结构，保证轮组在高速旋转、颠簸冲击工况下的结构可靠性。
