双槽单流1000升CIP清洗系统设备

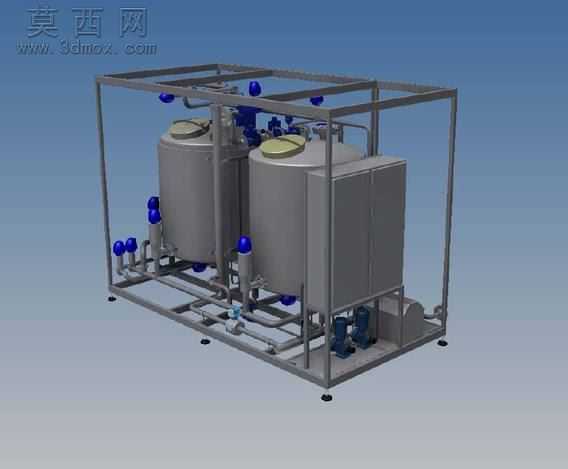

本模型为食品饮料乳品行业专用的CIP就地清洗系统三维设计，整体采用不锈钢卫生级材质搭建，建模过程严格遵循卫生级设备的设计规范，对罐体、管路、阀组、框架、动力部件逐一进行精细化建模。模型整体采用模块化设计思路，主体包含两个1000升容积的立式清洗罐体，罐体顶部配置快开式卫生人孔，罐体侧面预留液位检测、温度检测的安装接口，罐底采用圆弧无死角过渡设计，避免清洗液残留，符合食品卫生级设备的设计要求。管路系统全部采用卫生级抛光不锈钢管材建模，搭配蓝色手柄的卫生级隔膜阀、球阀，管路排布沿框架分层布置，横平竖直的排布逻辑既符合实际安装的工艺要求，也预留了足够的维护操作空间，所有管路连接位置均做了法兰、快装接头的细节还原，没有出现结构穿模、逻辑错误的问题。设备集成了蒸汽热交换模块，可实现清洗液的在线加热，配套的输送泵、电控箱体均按照实际产品的尺寸比例建模，外部采用方管焊接的一体式框架结构，框架底部配置可调式支撑脚杯，可适配不同地面的安装调平需求。渲染阶段对不锈钢罐体做了镜面抛光材质的调试，还原卫生级不锈钢的金属质感，阀件的蓝色塑料手柄、框架的哑光金属漆面、泵体的铸铁材质均做了对应的材质区分，整体渲染效果真实直观，清晰展现设备的整体布局与部件组成。设计过程中充分考虑了设备的实用性与维护便捷性，将换热单元、动力单元、控制单元集中布置在框架侧部，既缩短了管路连接长度减少热损耗，也方便操作人员日常巡检与部件更换，双罐配置可实现酸液、碱液的独立存储，单流设计可稳定输出恒定压力流量的清洗液，满足啤酒、乳品、饮料生产线的罐体、管路就地清洗需求，无需拆解设备即可完成内部清洁，完全符合食品加工行业的卫生生产要求。
