高精度0-25mm外径千分尺三维建模作品

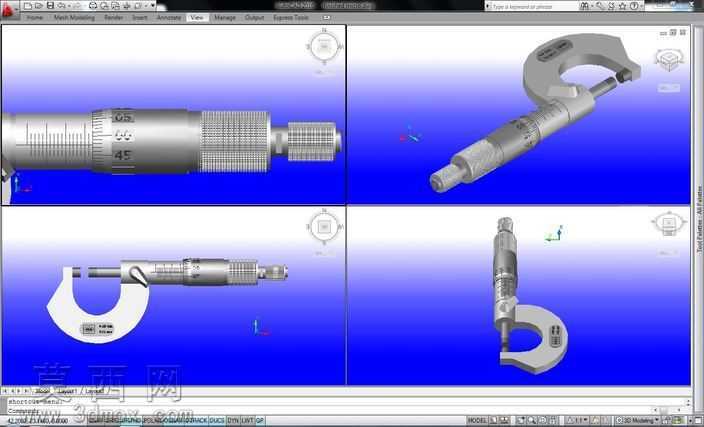

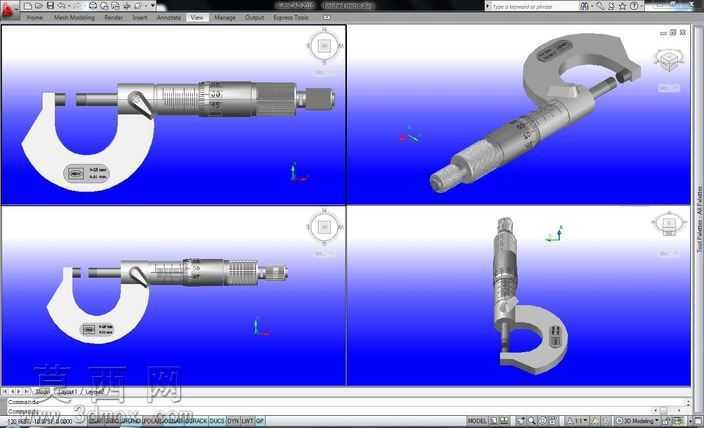

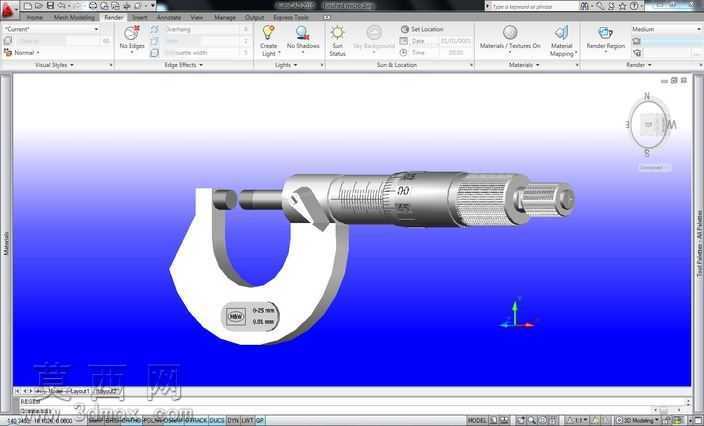

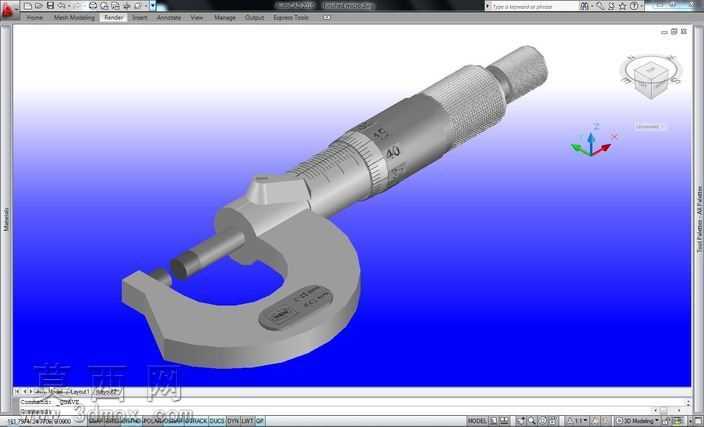

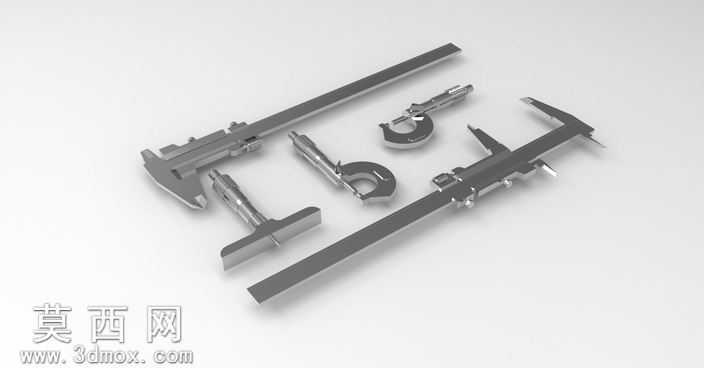

本作品为0-25mm量程外径千分尺的三维建模成果，建模过程严格遵循机械测量工具的真实尺寸规范与结构逻辑，完整还原了千分尺的全部功能构件。建模阶段首先依据千分尺的机械设计标准搭建基准坐标系，先完成C型尺架的主体轮廓构建，针对尺架的弧形受力结构做了精准的曲面曲率匹配，还原了尺架上的隔热防滑垫嵌装结构，保证尺架部分的结构强度表现与实物一致。随后依次构建测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等核心部件：测砧与测微螺杆的测量端面做了平面度的细节处理，还原了硬质合金测量面的装配结构；固定套管表面的刻度标线采用凹凸贴图结合实体雕刻的方式实现，保证刻度间距完全符合千分尺0.5mm螺距的读数规则；微分筒表面的滚花纹理做了精细化的网格建模，还原了实物防滑握持的触感结构，微分筒的锥面过渡、端盖压合结构都做了1:1的比例还原；测力装置部分的棘轮结构做了内部棘爪、弹簧的装配还原，能够直观展现恒定测力的工作原理；锁紧装置的扳动结构、锁紧顶杆的联动关系也在模型中完整呈现，各部件的装配间隙、配合公差都参考实物的装配要求做了参数化设置。材质渲染阶段针对不同部件做了差异化的材质表现：尺架部分采用喷塑铸铁材质，还原哑光灰的磨砂质感与表面细微的颗粒纹理；测砧、测微螺杆的测量面采用抛光硬质合金材质，表现出高硬度金属的冷亮光泽；固定套管、微分筒的金属筒体部分做了镀铬材质处理，还原亮面金属的反射效果，表面刻度做了哑光黑色填漆的材质区分；滚花部位做了粗糙金属质感处理，与光滑镀铬面形成明确的材质对比；透明标识部位采用高透亚克力材质，还原通透的光学效果；隔热垫部分采用黑色硬质橡胶材质，表现出橡胶的哑光漫反射特性。渲染时采用柔和的工作室侧光布局，通过光影过渡凸显千分尺各部件的结构层次，既清晰展现了千分尺的整体外观形态，也突出了精密量具的工业质感与结构精度，完整呈现了这款常用精密测量工具的机械设计细节。
