重型粗切割面磨加工工装组件

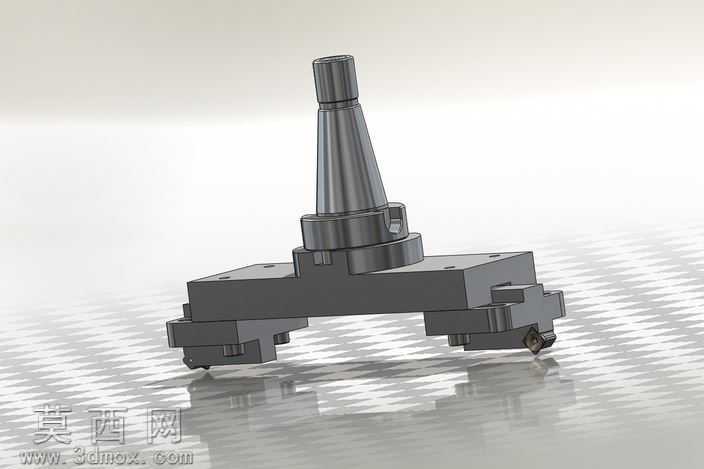

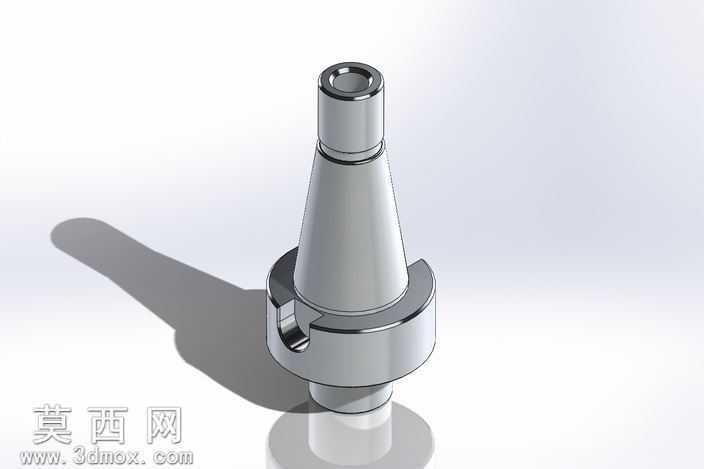

本模型为重型粗切割面磨加工用的机加工工装组件，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机加工工装的实际装配逻辑，从顶部的锥柄连接结构到底部的多工位磨头安装基座，每一处结构尺寸都经过公差匹配校验，确保各部件装配后无干涉、可实现实际工况下的运动模拟。渲染阶段采用金属加工件常用的硬质合金钢材质，对锥柄的磨削加工面做了高光洁度的材质表现，对基座的安装定位面做了哑光磨砂的材质区分，通过光影反射效果清晰呈现各部件的棱边倒角、安装孔位、定位槽等细节结构，还原了重型机加工工装的厚重质感与精密加工属性。结构设计上，顶部采用标准机床主轴锥柄接口，可直接适配对应规格的铣床、磨床主轴，保证装夹的同轴度与连接刚性；中部为过渡连接盘，设置有周向均匀分布的锁紧螺栓孔，可实现与下方磨头安装座的刚性连接，同时预留了动平衡调节的配重安装位，适配高速旋转工况下的稳定性需求；底部为三工位对称式磨头安装架，每个安装支臂都设置有可调节的进给滑槽与锁紧机构，可根据待加工工件的面磨范围调整磨头的伸出长度与加工角度，支臂末端的磨头装夹位采用快换式结构设计，可快速更换不同粒度的粗切割磨削磨头，适配重型工件的大余量面磨、脸磨加工需求。设计思路围绕重型粗加工的高刚性、高稳定性、可快换调节的核心需求展开，摒弃了冗余的轻量化结构，所有受力部位都做了加厚处理与圆角过渡，避免应力集中导致的工装变形，同时兼顾了磨头更换、参数调节的操作便捷性，可直接用于重型机械加工场景的面磨工序工装参考，也可作为机加工教学的结构演示模型，完整呈现了磨床加工工装从主轴连接到磨头装夹的全链路结构逻辑。
