家用意式摩卡咖啡壶结构三维设计

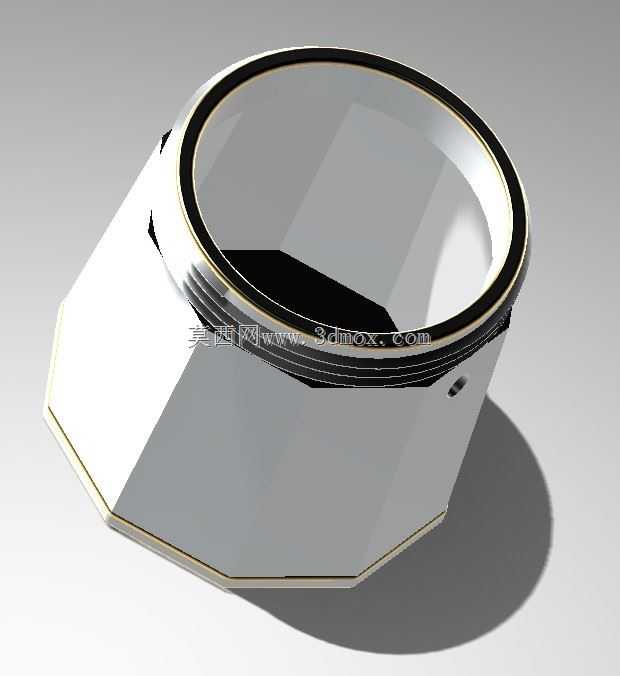

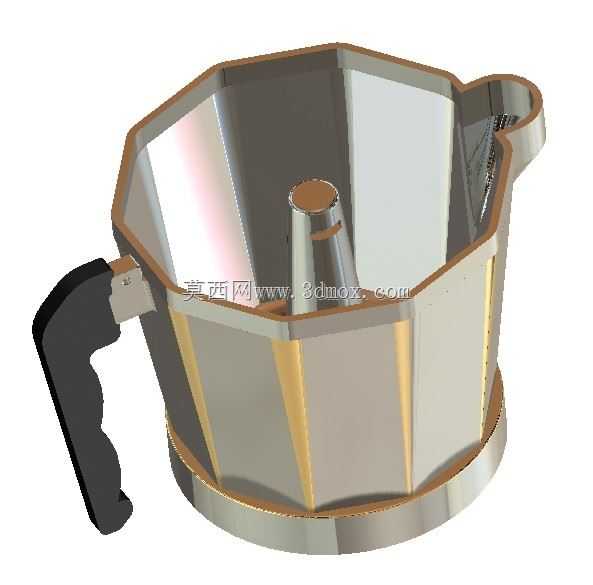

这款摩卡壶的三维建模首先从上下腔体的拆分结构入手，先绘制下壶的储水腔轮廓，采用旋转凸台命令生成带外螺纹接口的铝制腔体，腔体壁厚控制在1.2mm，保证受热均匀的同时兼顾结构强度，下壶底部预留的平面直径为85mm，适配多数家用燃气灶、电陶炉的加热区域，边缘做R2的圆角过渡，避免加工时的应力集中。上壶的萃取腔同样采用旋转特征生成，内壁设计有导流槽结构，能让萃取后的咖啡液顺着槽体汇聚到中心出液口，不会在腔体内残留积液，上下腔体的连接螺纹采用M52×2的细牙螺纹，配合中间的密封胶圈安装槽，保证高压萃取时不会出现漏液问题。

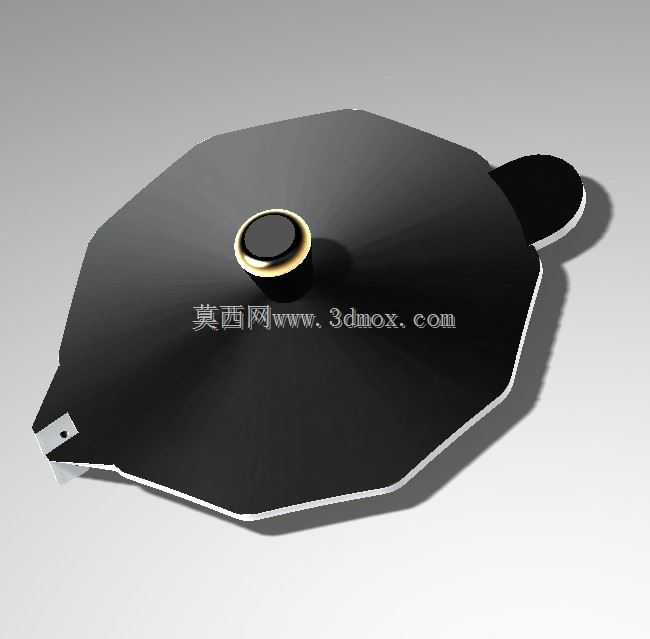

手柄部分采用独立的零件建模，先通过样条曲线拟合人手握持的弧度，再做拉伸加厚处理，手柄与壶身的连接位置设计两个嵌入式卡扣柱，装配时直接卡入上壶预设的卡槽内，不需要额外螺丝固定，拆卸清洗也更方便，手柄选用耐热PP材质的结构参数，距离壶身外壁预留12mm的隔热间隙，避免加热后手柄温度过高造成烫伤。壶盖的旋钮部分做了防滑纹理设计，顶部的凸起弧度贴合指腹按压的角度，壶盖与上壶的配合间隙控制在0.3mm，开合顺畅不会出现卡滞。

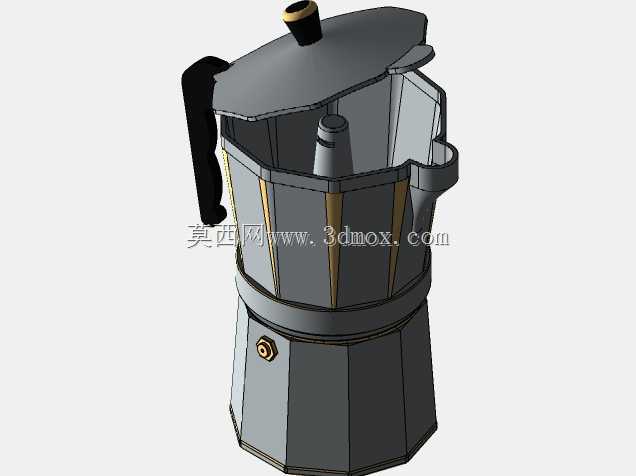

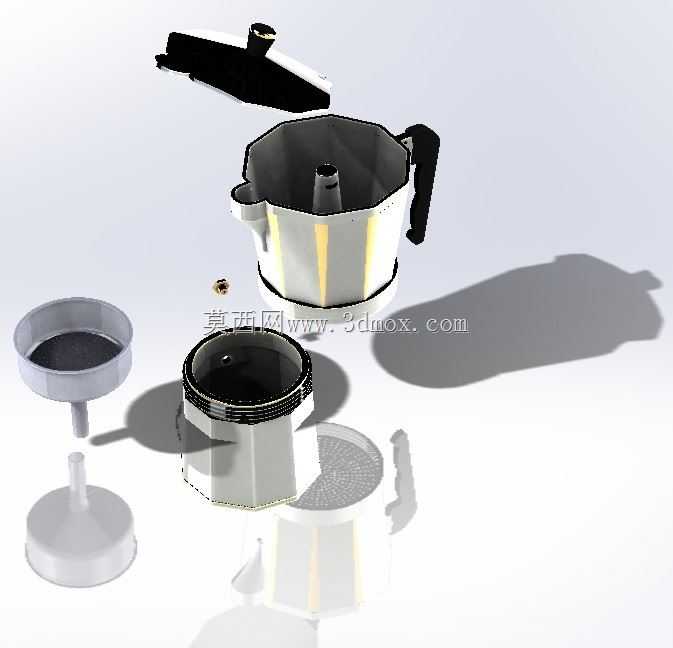

建模过程中先完成所有单个零件的结构绘制，再进入装配体环境添加配合关系，首先对齐上下腔体的螺纹轴线，添加同轴心配合，再将密封胶圈装配到下壶的密封槽内，保证胶圈的压缩量在0.5mm，既可以实现密封又不会因为压缩量过大导致胶圈过早老化。之后依次装配手柄、壶盖、泄压阀部件，下壶侧面预设的泄压阀安装孔直径为6mm，泄压阀的开启压力设定在1.5bar，符合摩卡壶正常工作的压力区间，当腔体内压力超过阈值时会自动泄压，避免安全隐患。

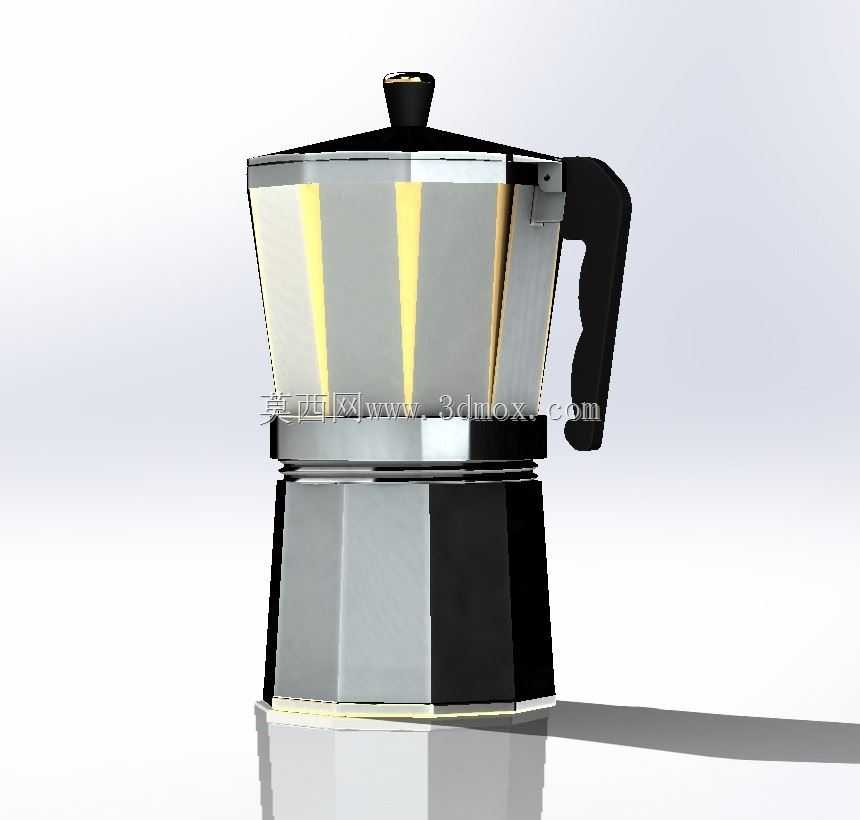

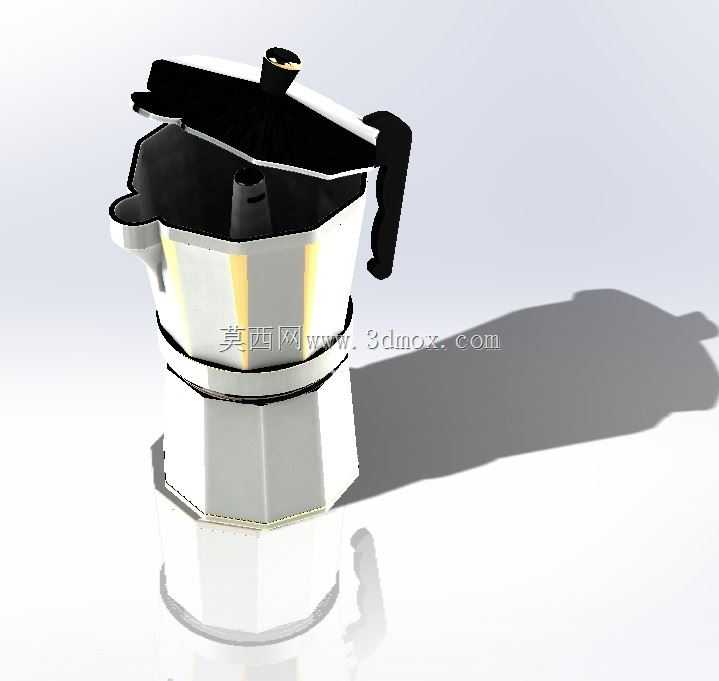

这类器具主要面向家用咖啡制作场景，也可用于小型咖啡馆的出品辅助，整体高度设计为180mm，满水容量可制作3人份的意式浓缩咖啡，整体外形采用多面棱边设计，相比传统圆柱型壶身握持时更不容易打滑，放置在台面上的稳定性也更好。建模完成后对所有零件做干涉检查，确认上下腔体旋合时没有结构冲突，手柄与壶身的连接位置没有间隙过大的问题，再对外观面做渲染处理，还原铝制金属的磨砂质感与黑色手柄的哑光效果，方便后续做结构验证与开模参考。
