可动铰接式多环链条结构设计

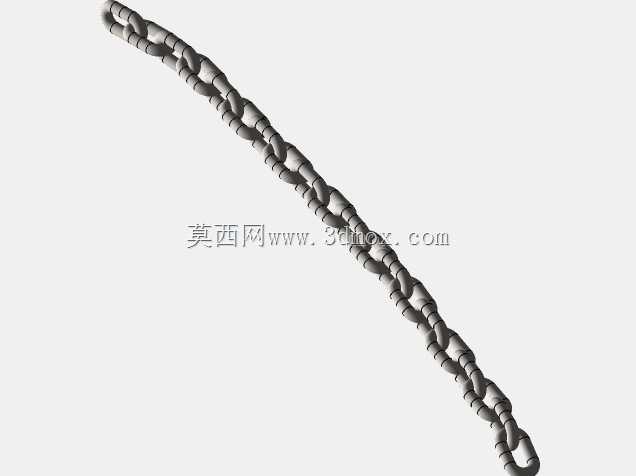

日常做输送设备、起重牵引机构的结构设计时，链条是绕不开的基础传动与承载部件，不同于一体式刚性拉杆，铰接链条的柔性特性可以适配链轮啮合传动、变向牵引、柔性吊挂等多种工况，从车间的输送线、电动葫芦的起重吊链，到摩托车的传动链、农机的喂入输送链，不同场景对链环的铰接间隙、节距精度、承载冗余都有差异化要求。这次做的铰接链条结构，首先要解决的是多环装配后的运动干涉问题，单个链环不能在相邻两个链环内出现卡滞，要保证每一段铰接副都能顺畅转动，还原真实链条的弯折特性。建模初期先确定单节链环的截面轮廓与节距参数，单节节距经过核算为固定数值，整链初始做了20个环的装配长度，后续如果需要更长的链段，可以通过阵列配合参考快速拓展到40环甚至更长，不过要注意长链段重建时的配合运算量，避免过多的冗余配合导致装配体重建卡顿。建模过程中先绘制单个链环的实体，链环的接触端面做了微小的圆角处理，避免铰接转动时出现锐边剐蹭，同时预留了合理的铰接间隙，既不会因为间隙过大导致传动时晃动量超标，也不会因为间隙过小出现装配卡滞。完成单个链环后，通过高级配合里的限制角度配合，定义相邻链环的相对转动范围，模拟真实链条的弯折角度极限，避免出现不符合物理逻辑的反向弯折。为了适配链轮啮合的工况，还同步做了匹配的滑轮轮廓，链环在多边形轮廓上展开时，每个链节的受力方向、接触位置都和实际啮合状态一致，链环的多边形线段段长对应单个环的阻力臂与内部节距总和，保证啮合传动时的运动仿真精度。装配过程中要注意每一个链环的配合参考一致性，前期如果单个链环的基准面定义出现偏差，后续阵列装配时会出现累积误差，导致整链出现扭曲、无法顺畅弯折的问题，所以第一个链环与基准的配合、相邻两个链环的铰接同轴配合，都要完全定义，避免出现冗余的自由度。长链段装配时不要一次性做过多的实体配合，可以先做10环的子装配体，再通过子装配体的阵列拼接成更长的链段，这样能大幅降低装配体的运算负荷，减少重建失败的概率。完成装配后可以通过运动仿真验证链条的弯折顺畅度，拖动链段两端模拟不同的弯折半径，检查每一个铰接副的转动情况，排查是否存在卡滞、干涉的位置，针对干涉位置微调链环的圆角尺寸与铰接间隙，直到整链的运动特性和实物链条一致。这类铰接链条模型不仅可以用于传动机构的运动仿真，也可以用于起重设备的吊挂受力分析，不同工况下可以调整链环的截面尺寸、材料参数来匹配对应的承载要求，建模时保留单环的参数化特征，后续修改节距、环径时只需要调整单个零件的草图参数，就能快速生成不同规格的链条结构，不用重复做装配配合，大幅提升同类型结构的设计效率。
