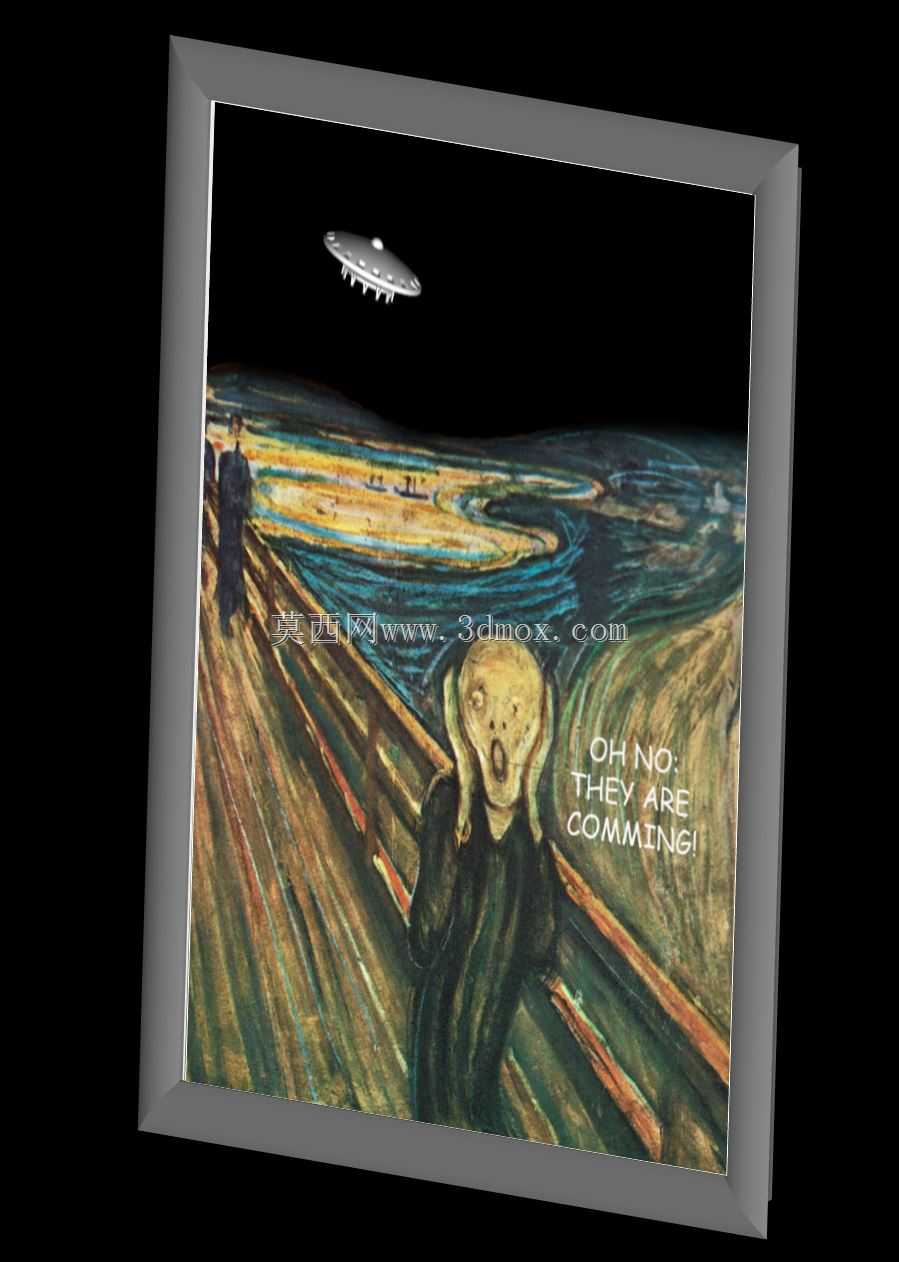

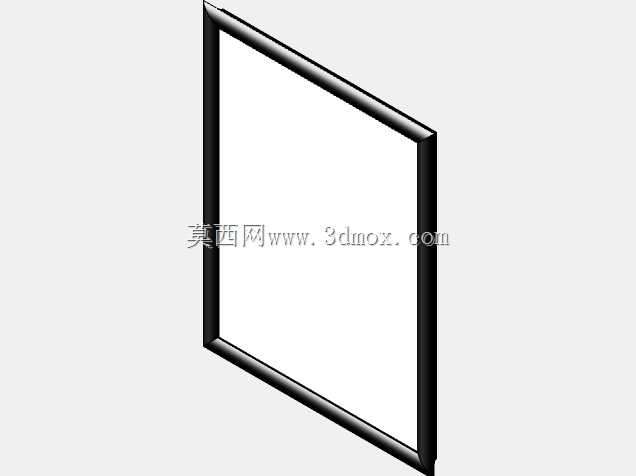

简约装饰画外框结构三维设计

日常做家居配套结构件建模时，这类装饰画外框是很常见的需求，不管是家居软装场景的墙面挂装，还是商业空间的桌面陈设、展陈布置，都需要适配不同尺寸画芯的外框结构。建模前首先要明确安装边界，常规适配A4幅面画芯的外框，外轮廓尺寸控制在240mm×330mm，边框截面宽度20mm，厚度15mm，预留1mm的画芯安装槽深度，槽宽比画芯厚度大0.2mm，方便后期装裱时塞放固定弹片，不会出现画芯卡滞或者晃动的问题。建模的时候先画边框的截面草图，把外边缘的倒角做出来，R1.5的圆角避免安装时划手，内槽的止口位置要做0.5mm的让位斜度，方便画芯推入。之后用扫描特征生成四条边框的基础实体，对角位置做45度拼角结构，拼缝处预留0.1mm的配合间隙，模拟实际木工或者型材切割的装配公差，不会出现干涉。背板位置要做两个隐藏的挂孔，孔位距离上边缘30mm，两个孔中心距160mm，适配常规的墙面挂钉间距，同时在框体下沿做两个折叠式支撑脚的安装位，支撑脚展开角度控制在12度，保证桌面摆放时的重心稳定，不会出现前倾倾倒的问题。建模过程中要注意边框的壁厚均匀性，整体壁厚控制在2mm，如果是做注塑件的话要避免壁厚突变导致的缩痕，如果是做木质或者金属型材的话，截面的一致性要保证，扫描路径的拐角处不能出现特征畸变。画芯前面的透明面板预留2mm的安装位，和外框内槽的配合做间隙配合，方便后期更换画芯的时候拆卸。整个结构没有复杂的传动或者运动部件，核心是保证装裱的便利性和摆放、挂装的稳定性，实际生产中不管是用PS发泡型材挤出，还是实木切割、铝合金折弯，这个三维模型的结构尺寸都能直接对接生产工艺，不需要做太多的二次调整。建模完成后要做干涉检查，确认拼角位置、支撑脚转动位置、挂孔位置都没有结构冲突，同时做简单的受力仿真，验证挂装时框体的承重能力，保证挂装1kg以内的画芯不会出现变形或者脱落的问题。
