动漫周边班凯剑实体化结构设计

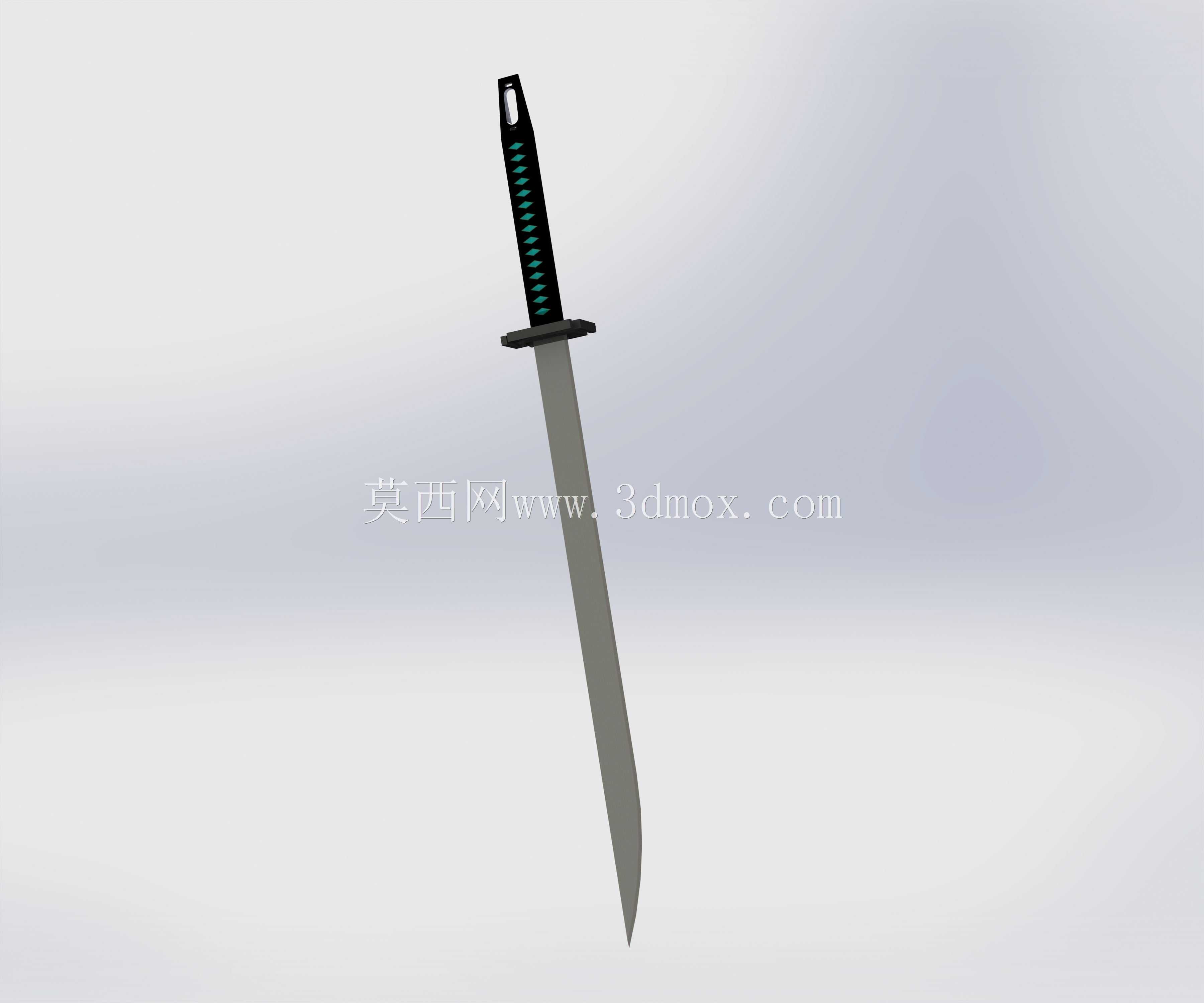

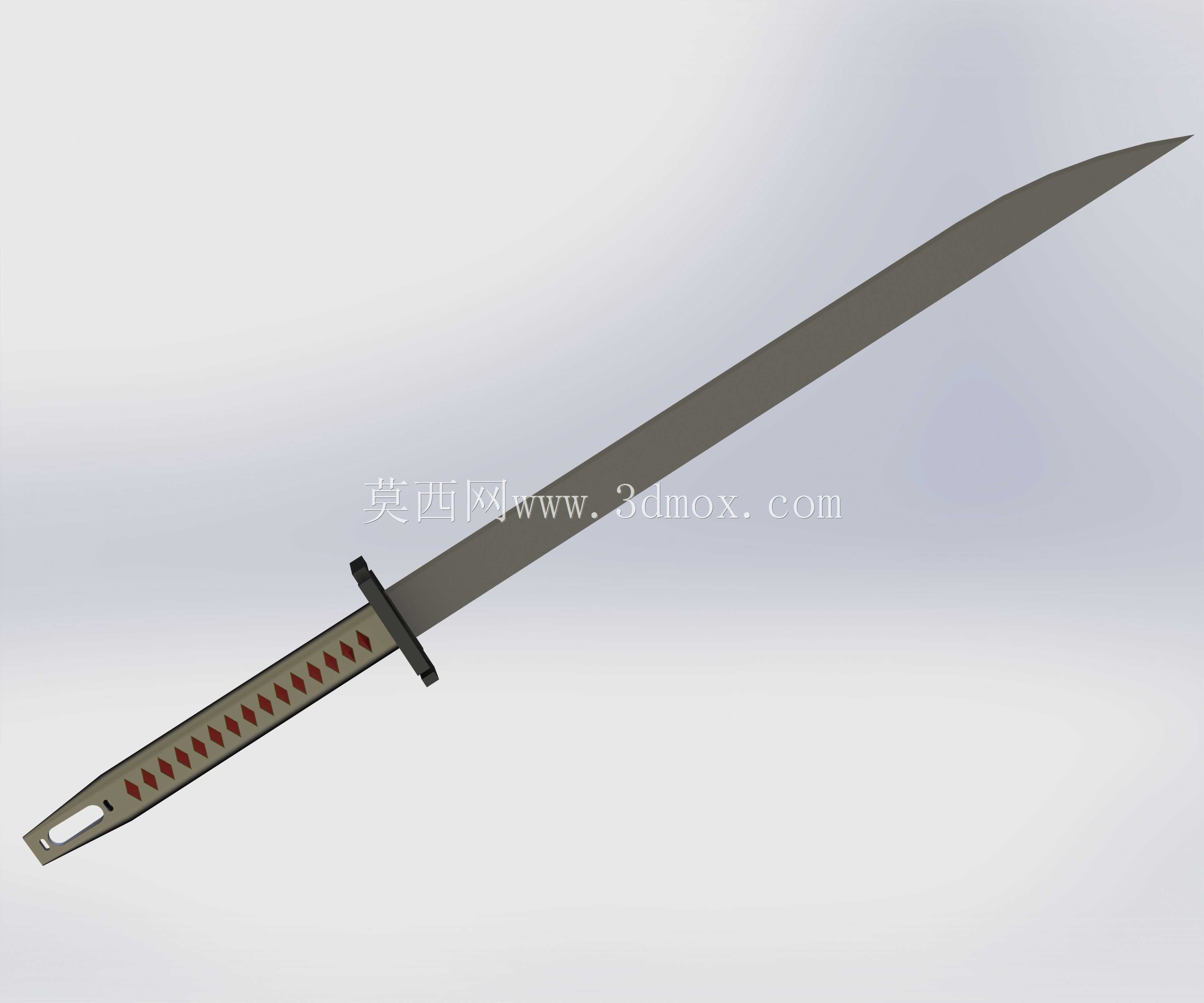

这款班凯剑的三维结构设计，最初的需求来自动漫周边手办的配套道具开发，主要用于1:6比例可动手办的握持配件、主题展陈的装饰摆件，也可作为cosplay活动中轻量化道具的结构原型参考。从实际使用场景出发，设计时首先要平衡造型还原度与结构强度，毕竟作为手持类周边配件，既要还原原作中剑刃的修长线条、格部的方正造型、柄部的菱形装饰细节，也要避免尖锐边角带来的使用风险，同时控制整体重量适配手办关节的承重上限。

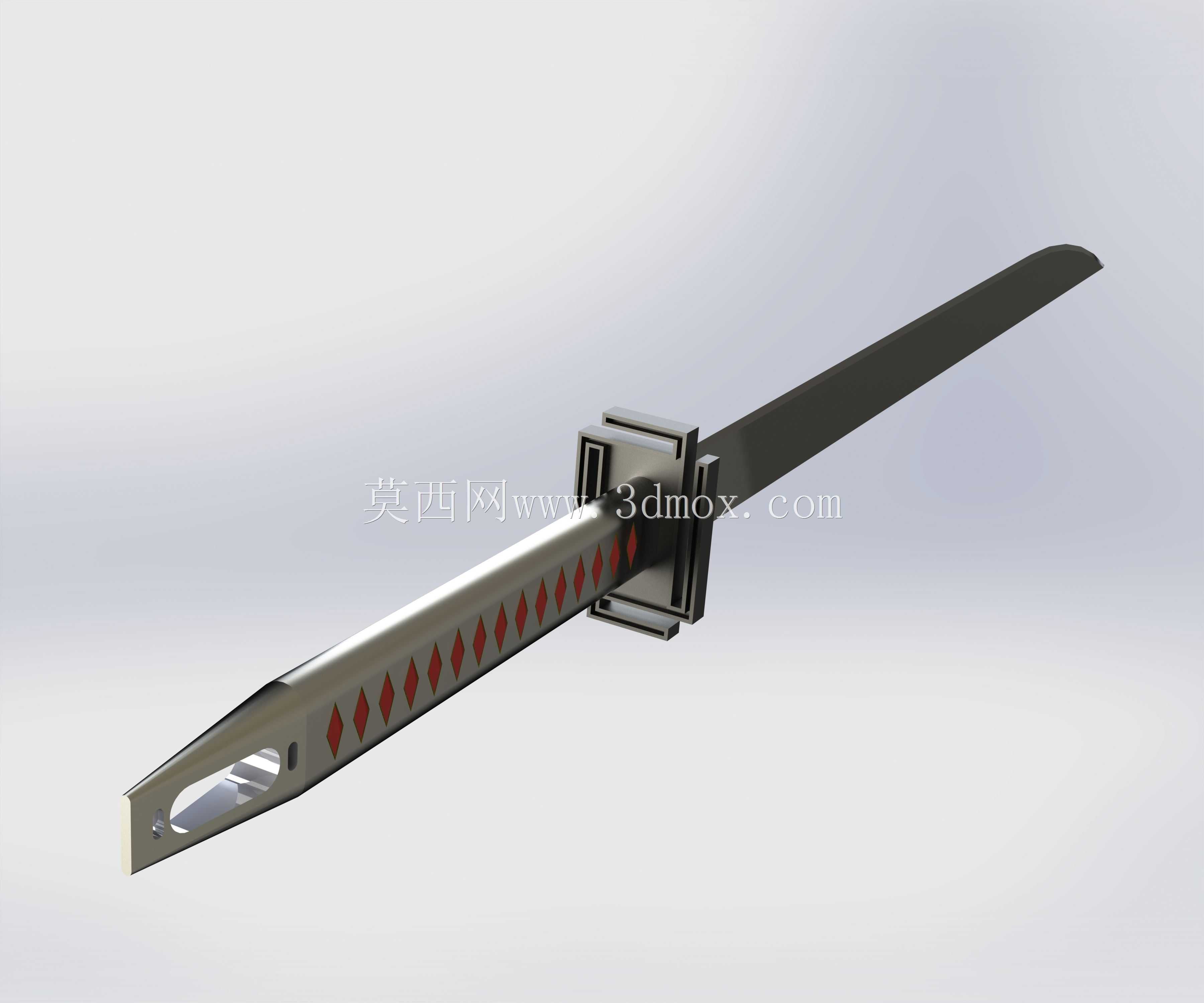

建模阶段先从剑刃的基准轮廓入手，先绘制剑身的纵向引导线，确定剑刃从格部到剑尖的收窄斜率，剑身主体采用等厚拉伸后做边缘倒角处理，避免薄刃结构在3D打印或注塑开模时出现填充不足、边缘易断裂的问题。格部的双层方框结构是造型还原的重点，这里没有采用简单的拼接装配，而是通过布尔运算做出一体化的嵌套结构，减少后期装配的公差累积，同时在格部与剑身、剑柄的衔接位置做了0.2mm的定位凸台，方便后续不同材质部件的组装对位。

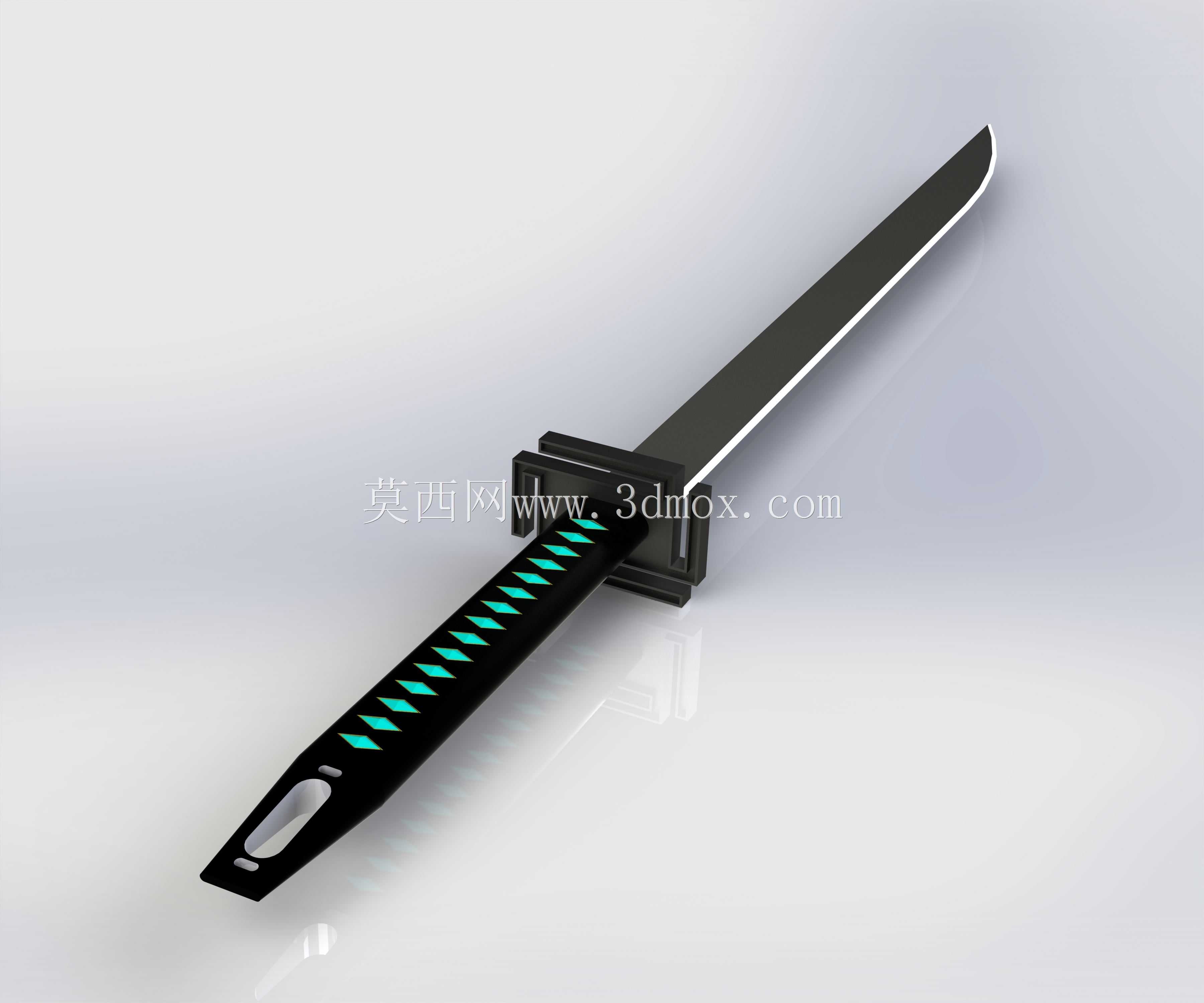

剑柄部分的菱形装饰槽，建模时先在柄部圆柱面上做等距阵列的切除特征，每个菱形槽的深度控制在1.2mm，既保证装饰纹路的立体感，又不会切穿柄部的内芯结构——柄部内芯预留了3mm的通孔，可根据使用需求穿入配重杆调整整体重心，当作为手办配件时可空置通孔减轻重量，作为展示摆件时可穿入金属杆提升握持质感。柄尾的挂孔结构做了圆角过渡处理，避免应力集中导致的柄尾断裂，挂孔内径4mm，可适配常规的挂绳、展示支架的固定插销。

整体外形尺寸控制在全长220mm，剑身最大宽度18mm，格部外接正方形边长28mm，柄部长度75mm，安装边界上需要注意格部与剑身的同轴度公差控制在0.1mm以内，避免组装后出现剑身歪斜的问题。建模过程中每完成一个特征就做一次干涉检查，尤其是格部嵌套结构、柄部装饰槽与内芯通孔的位置，确保没有多余的重叠面，导出的实体模型可直接适配光固化3D打印的壁厚要求，最小壁厚1.5mm，无需额外做壁厚修复就能直接用于原型打样。针对不同的生产工艺，模型还预留了分模线的位置，剑身与格部的分模线设置在格部的中截面，柄部的分模线沿圆柱面的纵向中线布置，方便后续开模时的脱模操作，减少后期修模的工作量。
