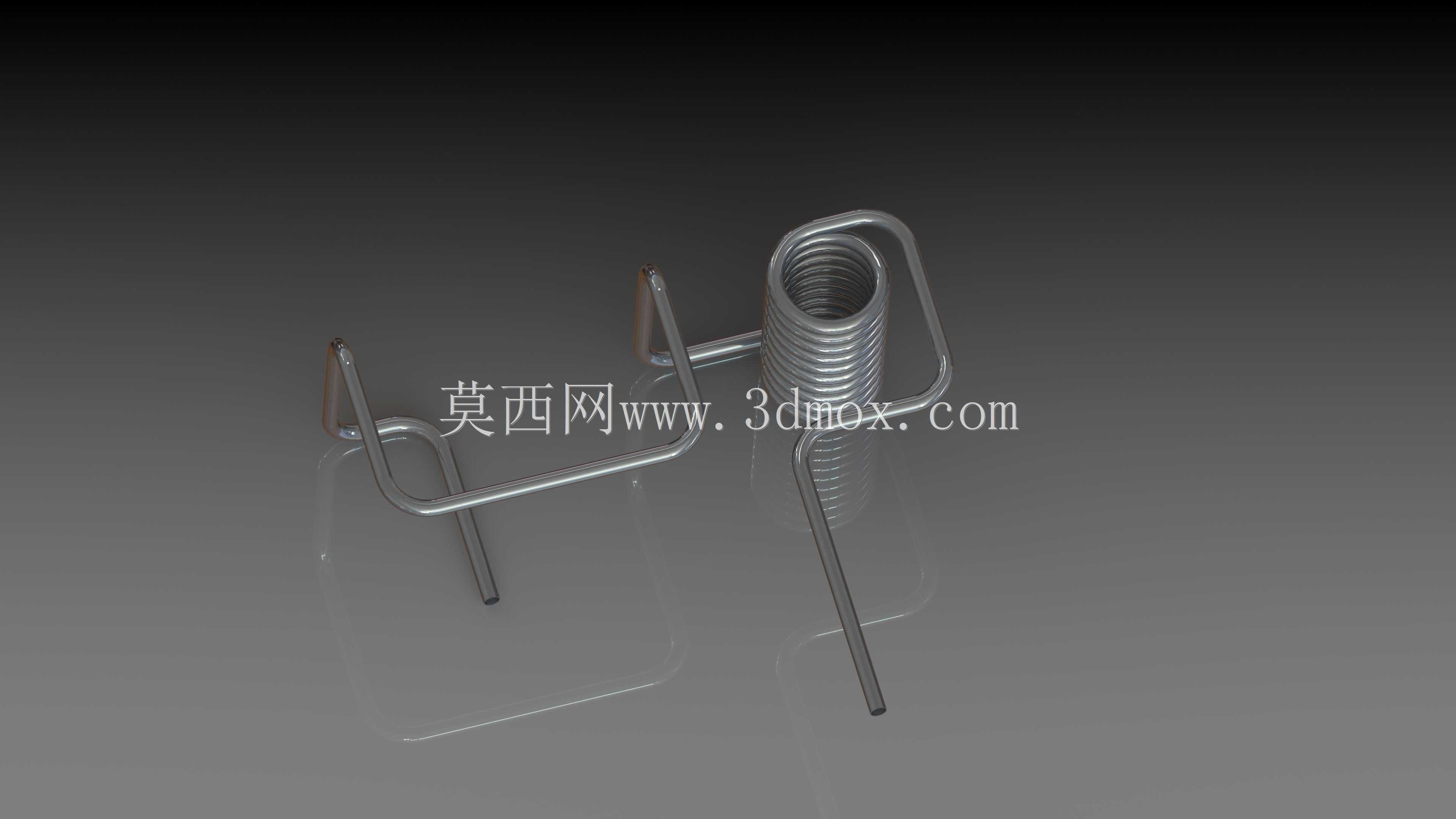

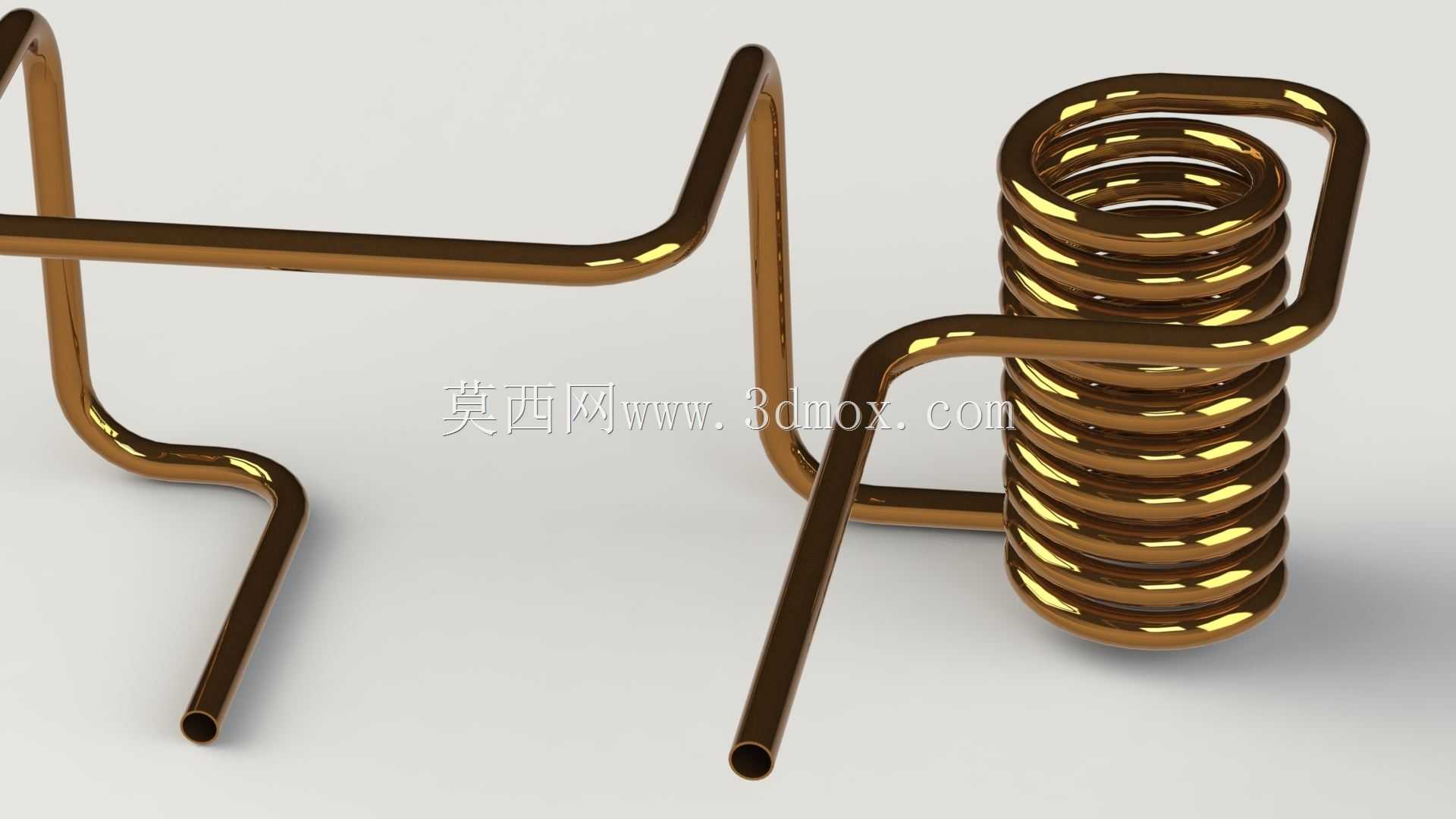

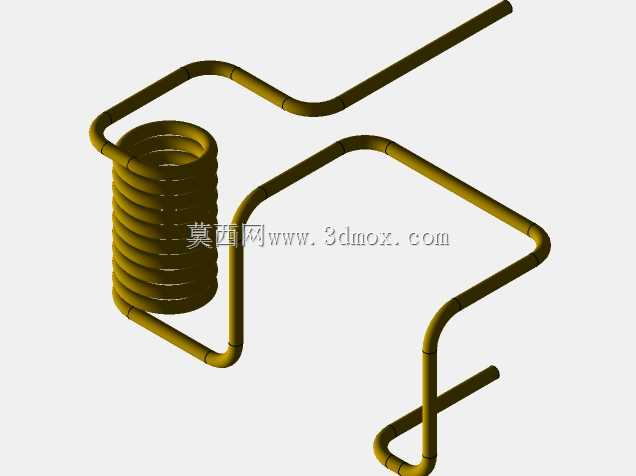

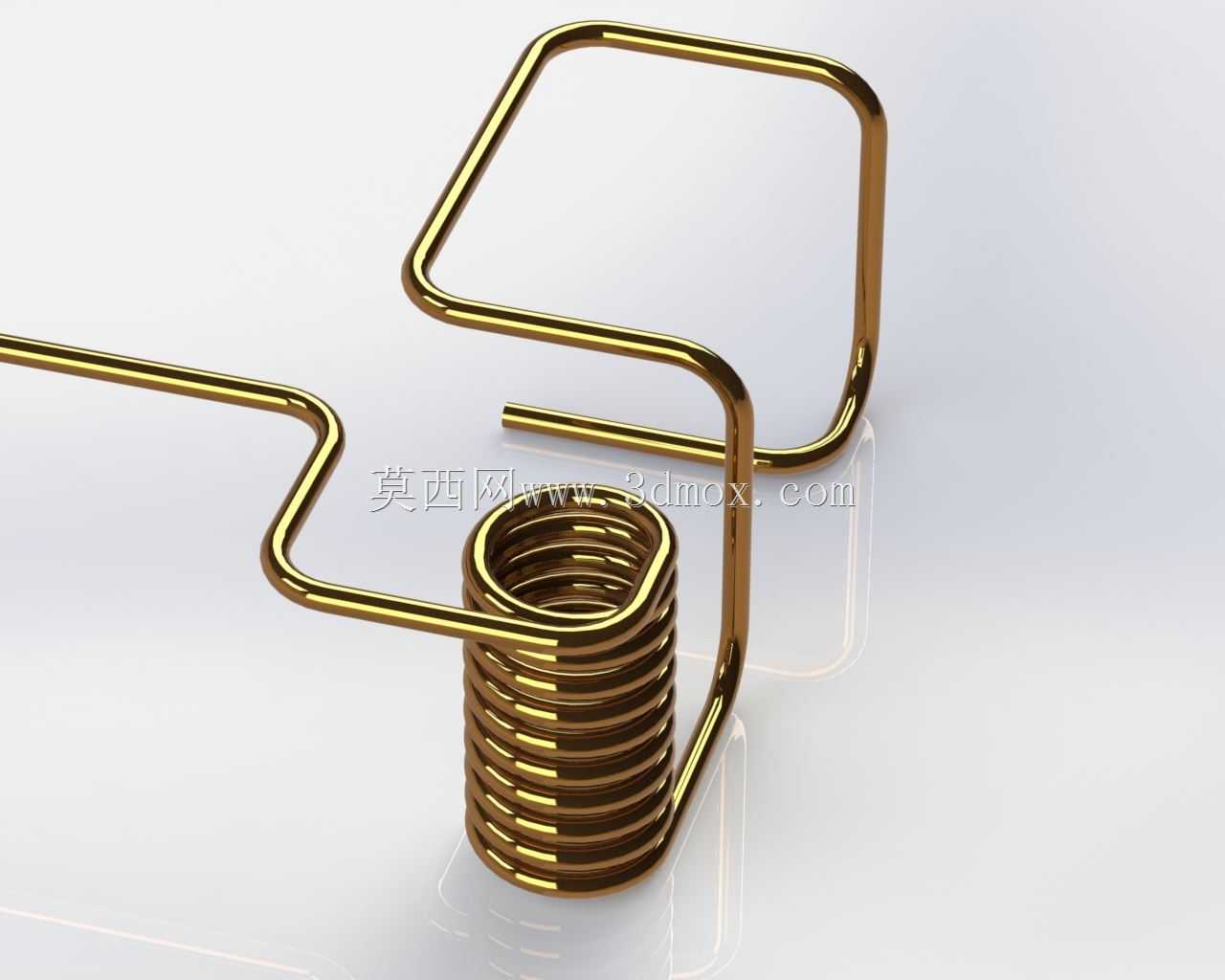

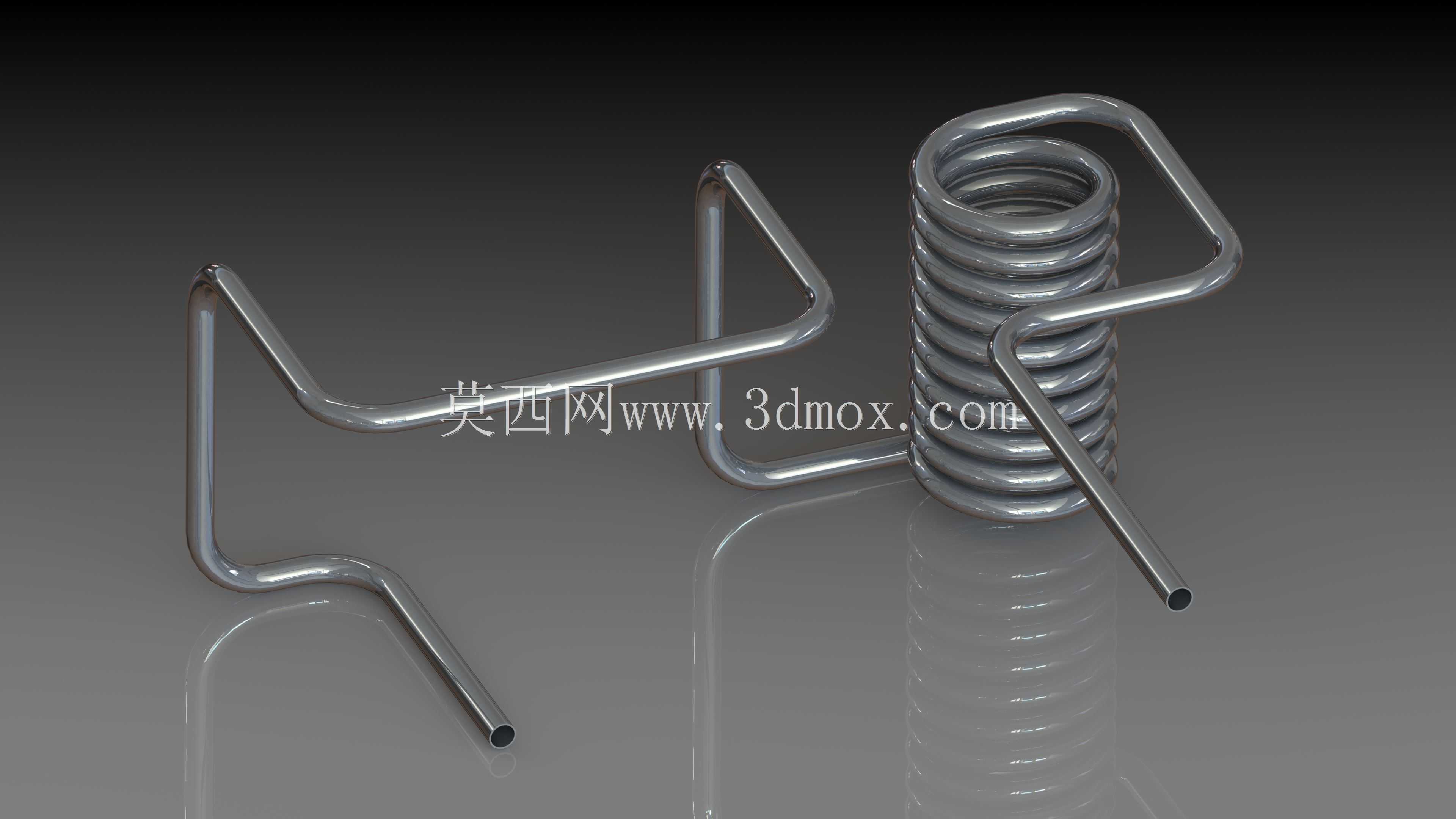

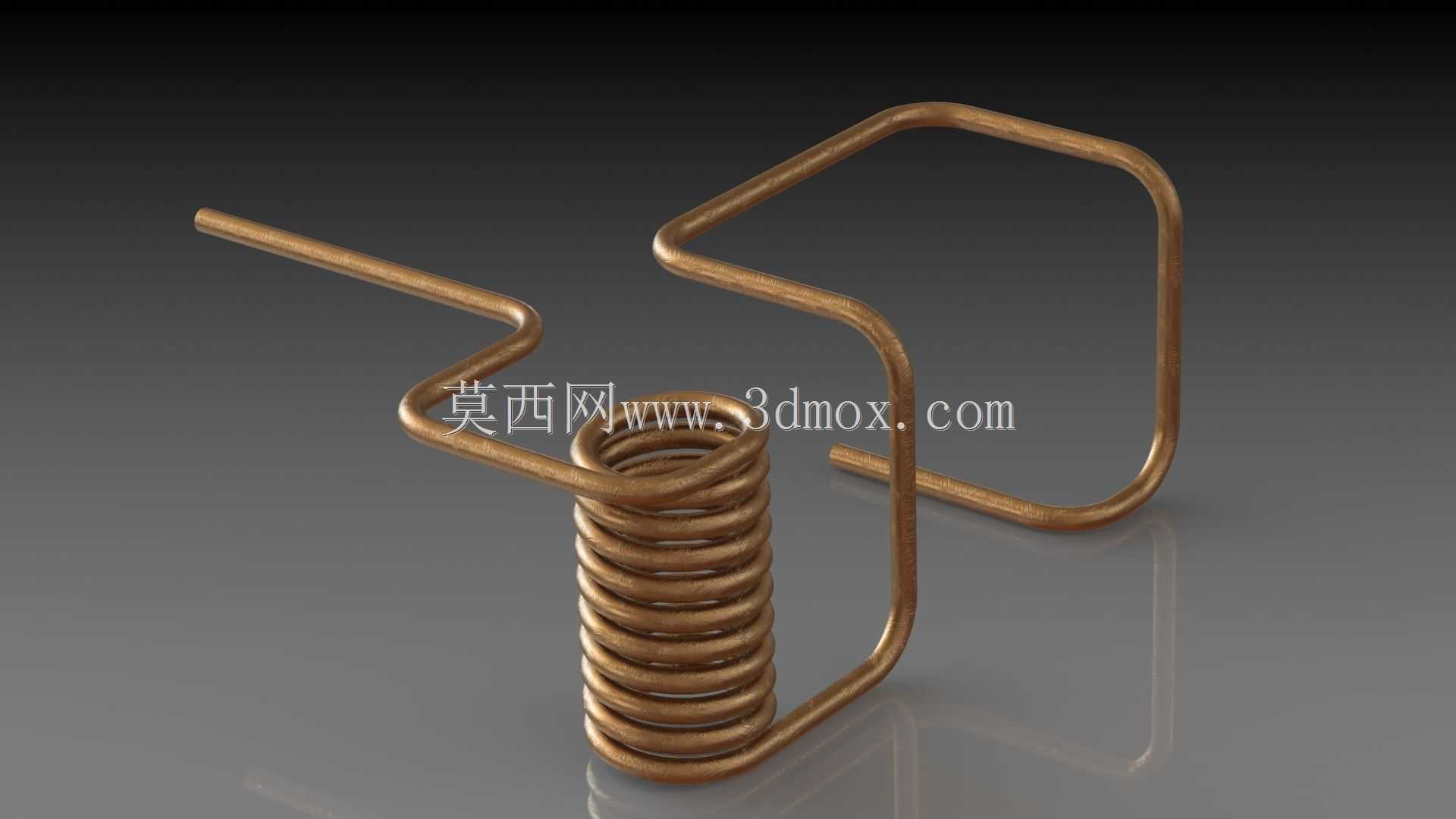

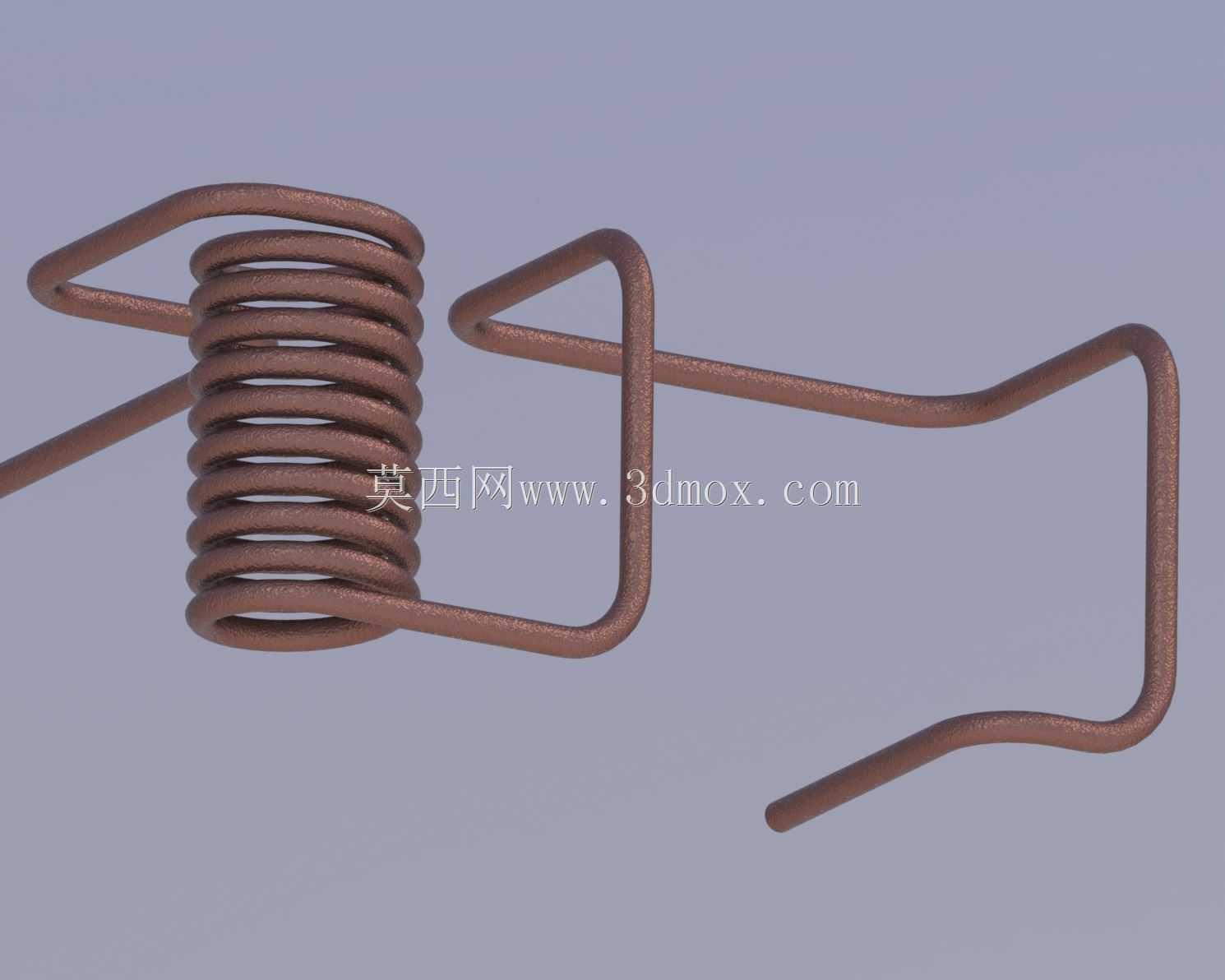

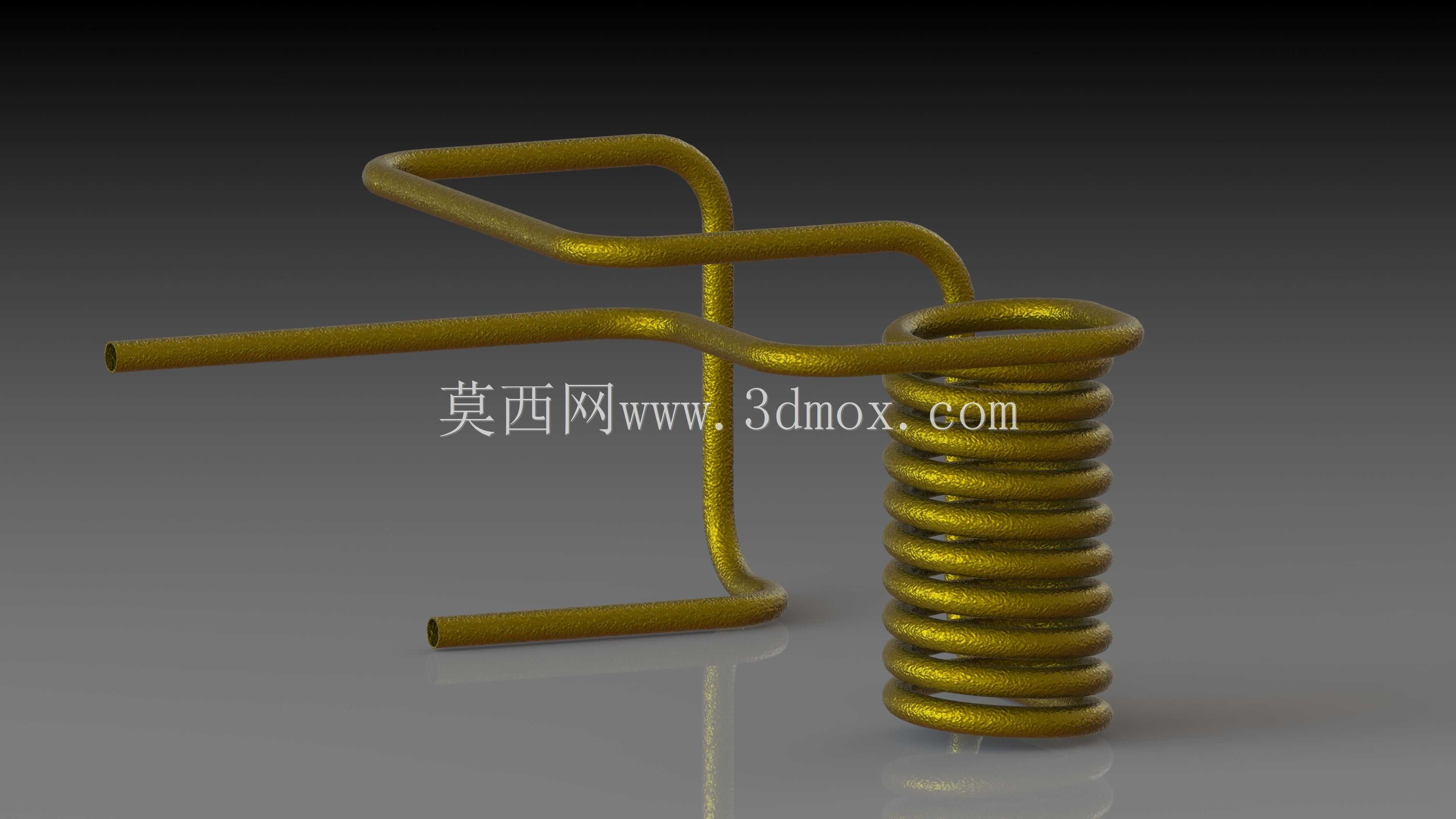

异形折弯铜质感应线圈结构设计

项目分类:3D模型 发布时间:2021-09-18 ID:278401
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计
  • 异形折弯铜质感应线圈结构设计

这类异形铜质线圈多应用在高频感应加热设备、小型电磁触发模块、射频信号匹配回路当中,和常规规整圆柱螺旋线圈不同,它的引出端做了异形折弯成型,需要兼顾绕线部分的电感参数一致性,以及引出端的安装定位精度,避免装配后和周边结构件产生电气间隙不足的问题。实际生产中这类线圈的导电部分采用T2紫铜线材加工,表面不做额外镀层,依靠铜材本身的高导电率降低大电流通过时的温升,绕制段的螺距、圈数直接决定电感量,折弯段的空间走向需要匹配设备内部的安装空间,不能和周边的金属结构、其他导电部件产生干涉。建模的时候首先要确认线材的线径参数,这是整个模型的基础尺寸,所有扫掠路径的偏移都要基于线径半径做等距处理,避免后期生成实体出现壁厚不均的问题。先绘制螺旋段的路径,确定有效圈数、螺旋升角,保证螺旋段的端面和引出折弯段平滑过渡,不要出现曲率突变的折角,否则实际加工弯折线材的时候会在折角处产生应力集中,长期受冷热交替容易出现断裂。之后绘制两个异形引出臂的空间路径,这里要注意折弯处的内R角不能小于线材直径的1倍,否则折弯时铜材外侧会出现拉伸开裂,内侧起皱影响导电截面。路径绘制完成后用扫掠命令生成实体,之后做连接处的曲率检查,确认整个线圈的实体没有自相交的问题,再核对安装边界:两个引出端的端面中心距、安装面到螺旋段的垂直距离、引出端的长度公差,都要匹配PCB板或者接线端子的安装尺寸,避免装配时出现强制掰动线匝的情况,破坏原有电感参数。这类线圈在实际使用中,螺旋段是核心的功能区,通过交变电流产生对应的磁场,异形引出臂既承担导电连接的作用,也兼顾安装固定的定位功能,设计时还要考虑线圈的固定方式,通常会在引出臂上预留热缩管或者固定卡扣的安装位置,建模时要留出对应的装配间隙,不能让固定件和线匝直接接触造成匝间短路。
