24V低压直流驱动电动机结构设计

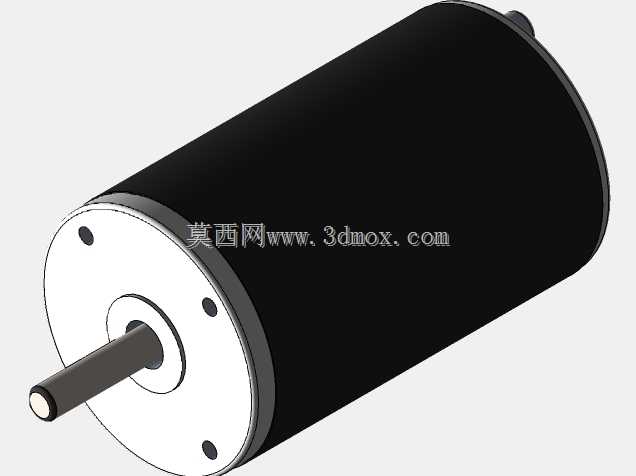

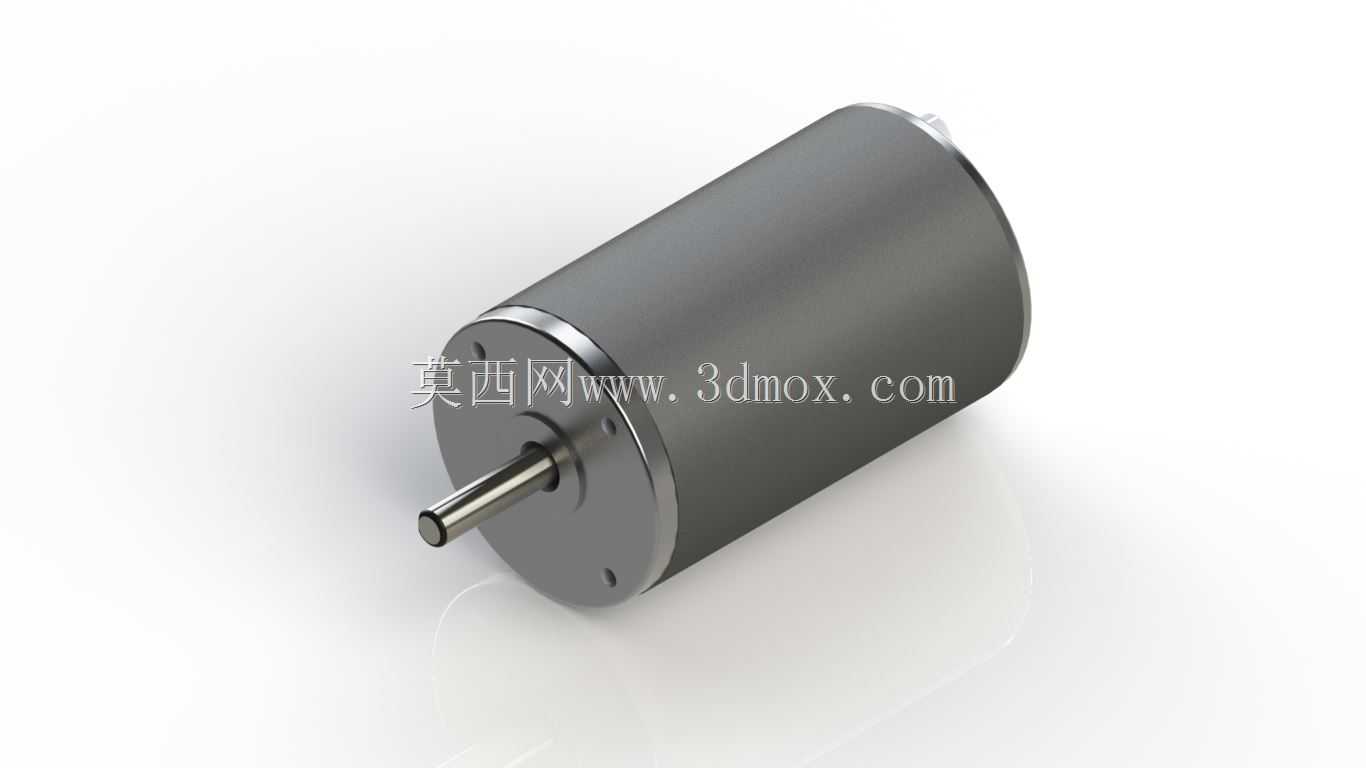

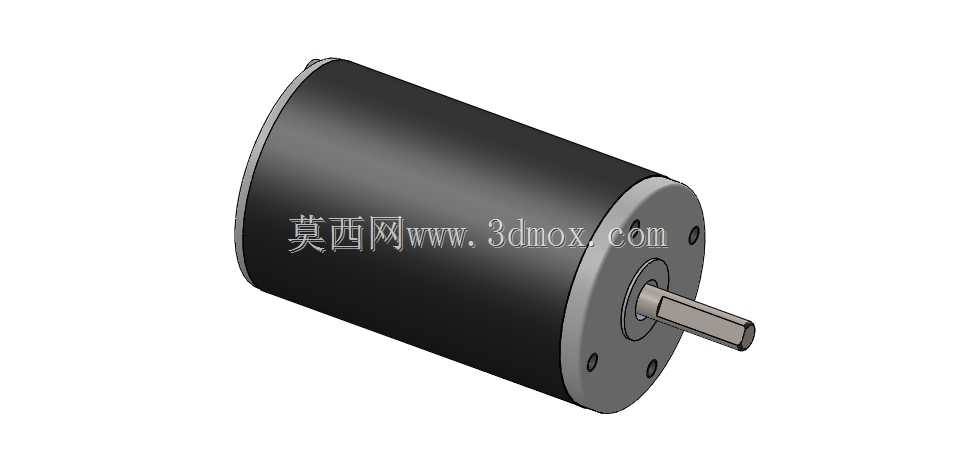

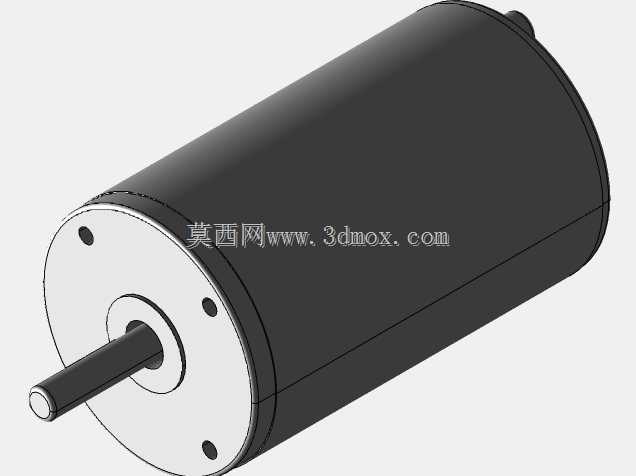

做小型自动化设备选型的时候，24V直流电机是绕不开的动力元件，这款圆柱式出轴电机的三维建模过程，我前后调整了三次安装配合尺寸，才匹配上常用的设备安装位。日常在桌面级输送线、小型医疗检测设备、智能仓储的分拣推料机构、家用小电器的动力输出端，这类24V直流电机的应用覆盖率非常高，相比高压电机它的驱动安全性更好，配合低压控制板就能实现转速调节、正反转切换，不需要额外配置高压配电回路，很适合集成在紧凑空间的设备内部。建模的时候我先从输出轴部分开始画，先确定出轴的直径与伸出长度，这部分直接关系到和联轴器、同步轮的配合公差，轴端的扁位、卡簧槽这些细节不能省略，不然装配的时候会出现干涉。接着画前端盖，端盖上的安装孔位要对应常见的电机安装支架孔距，端盖和机壳的配合止口要留合理的装配间隙，过紧会导致装配压装时端盖变形，过松则会出现运转时的同轴度偏差。机壳部分采用薄壁圆筒结构，建模时要注意壳体壁厚的均匀性，这部分既承担磁钢的固定承载，也兼顾运转时的散热需求，内壁的磁钢安装槽要和磁钢厚度匹配，避免磁钢粘贴后出现凸起蹭到转子。后端盖部分要预留轴承安装位，同时考虑出线孔的位置，出线孔要避开安装支架的干涉区域，防止走线时线材被挤压破损。转子部分的建模要和定子内腔保留均匀的气隙，气隙大小直接影响电机的运转效率与噪音水平，建模时我特意核对了常用同规格电机的气隙参数，把单边气隙控制在合理区间。整个建模过程先绘制各部分的草图，通过旋转特征生成轴、机壳、端盖的基础实体，再通过拉伸切除完成安装孔、卡簧槽、出线孔的细节特征，最后给各部件赋予对应的材质属性，装配时按照实际装配顺序添加配合约束，先把轴承压装到前后端盖，再装入转子组件，最后合盖锁紧螺丝，完成整体装配后还要做干涉检查，确认各运动部件没有静态干涉，转动输出轴时没有卡顿的情况。这类电机的外形是标准圆柱结构，安装时可以通过配套的圆形固定夹或者前端盖法兰固定，安装边界要预留出线的弯折空间，同时要保证输出轴和被驱动部件的同轴度，避免偏载导致轴承过早磨损。
