哈利法塔模态分析仿真模型

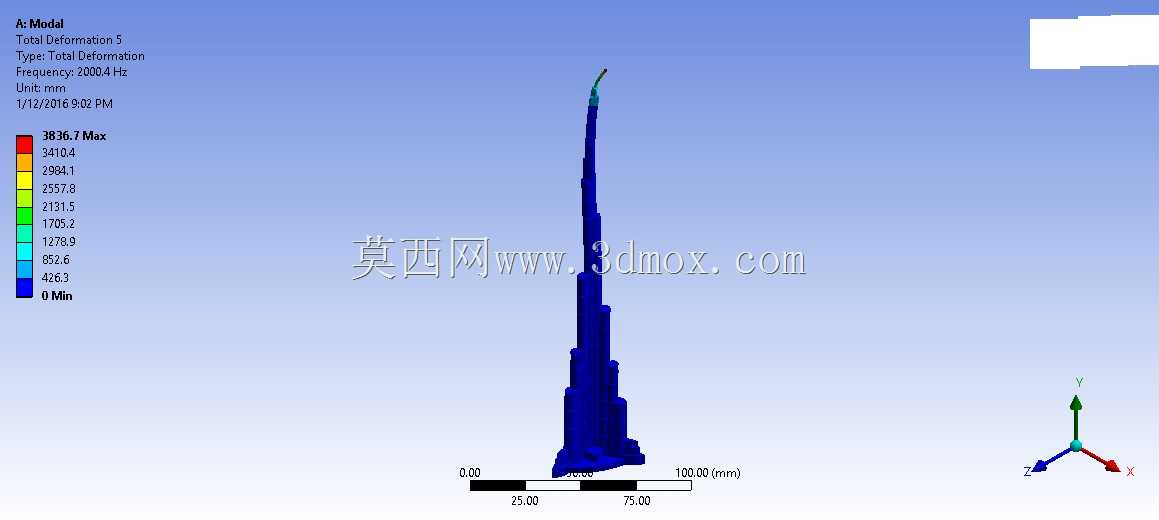

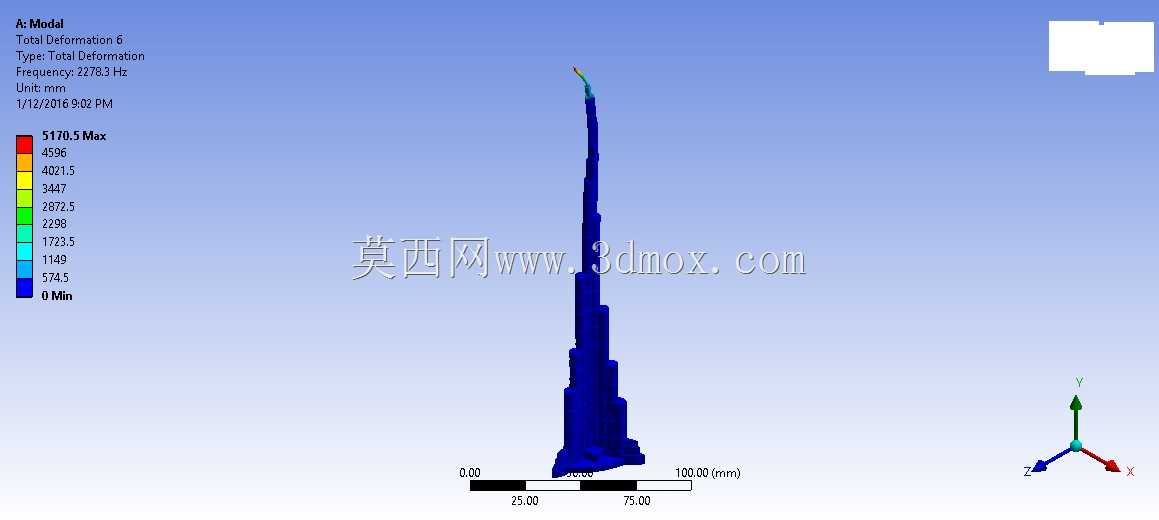

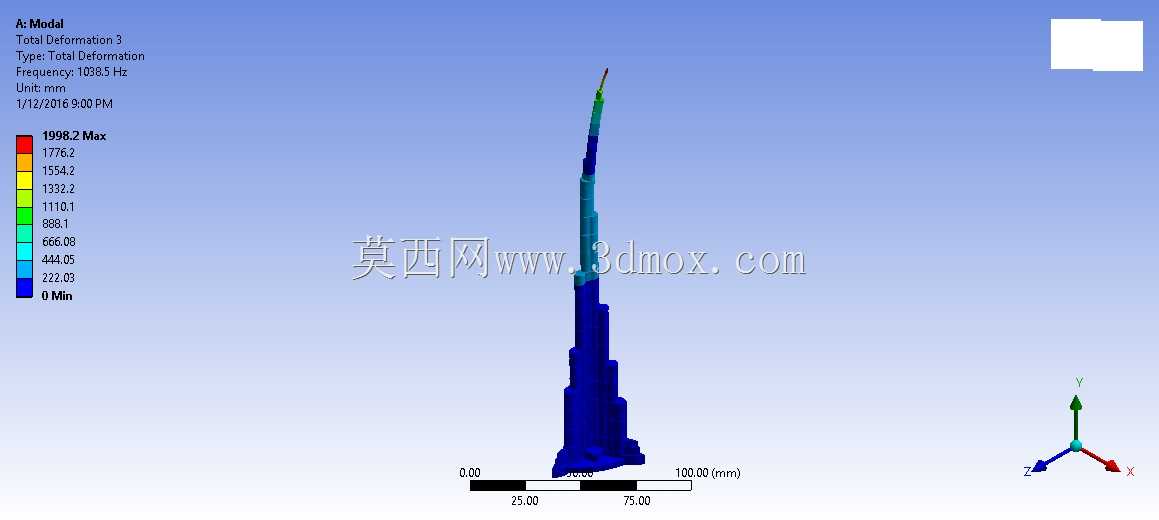

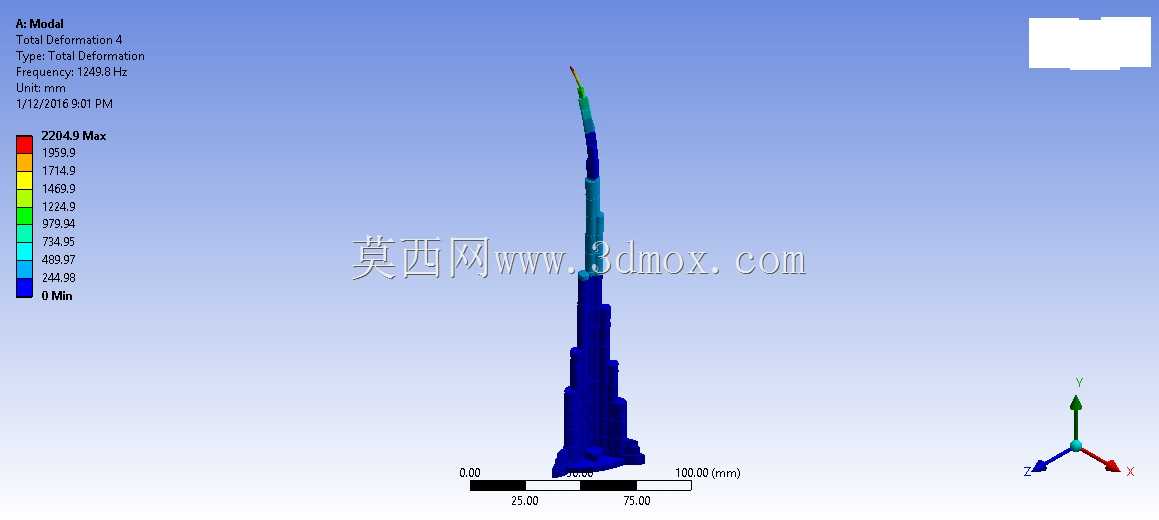

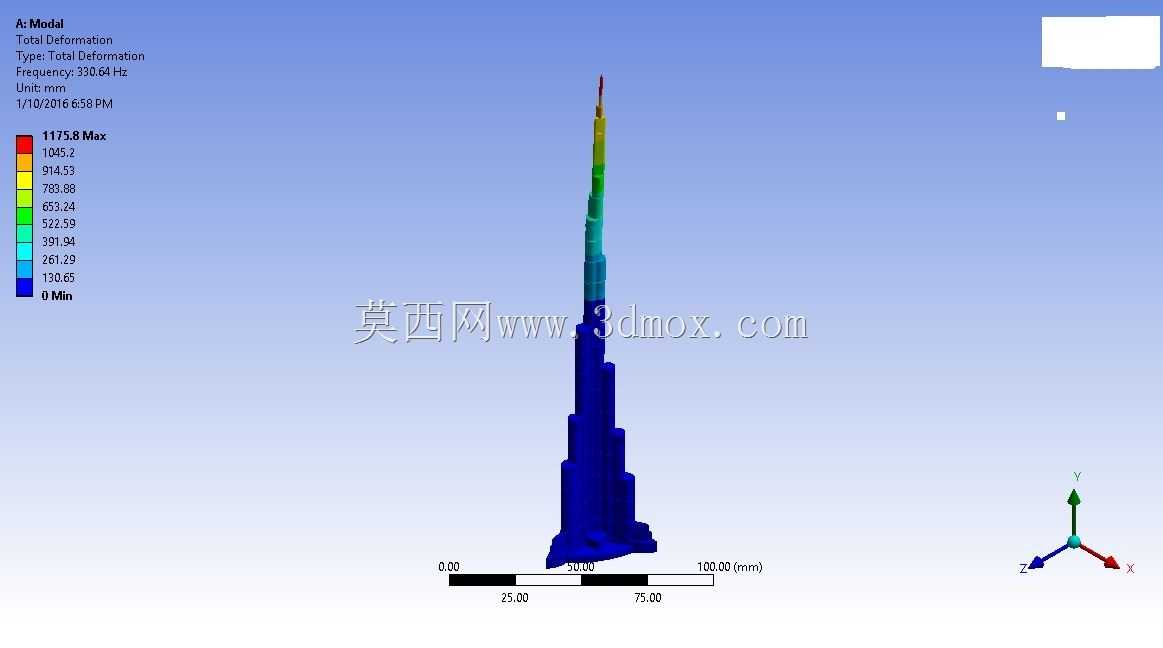

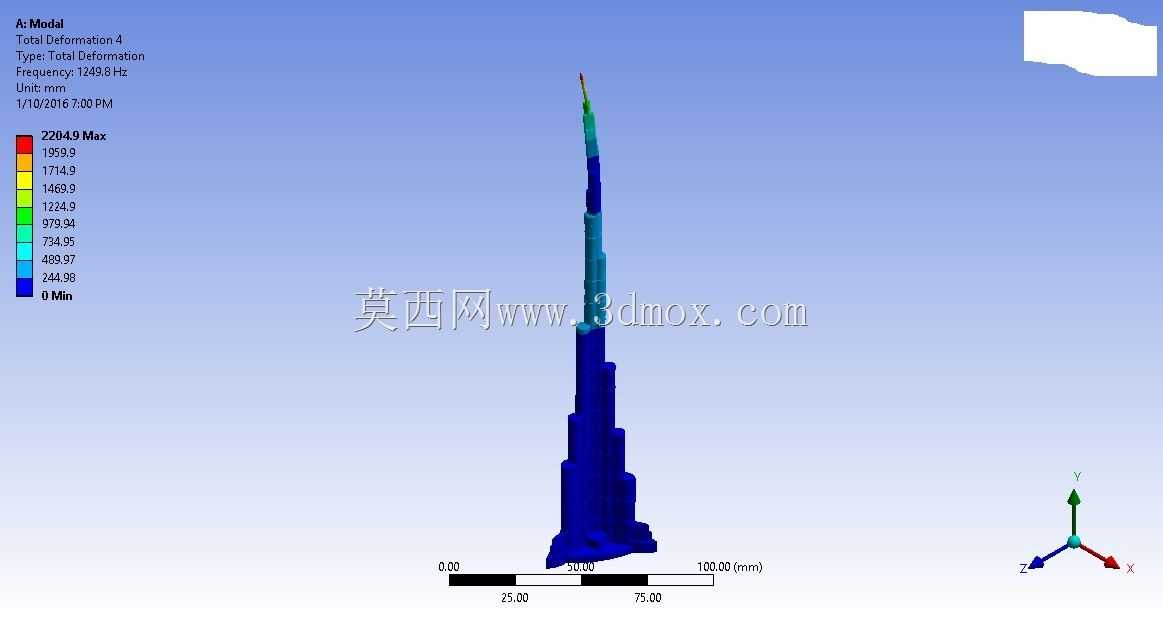

超高层地标建筑的抗震性能验证，是结构设计阶段绕不开的核心环节，这类大高宽比的高耸构筑物，在地震动荷载作用下的低阶模态振型、各阶固有频率、层间位移分布，直接决定了结构选型、阻尼器布置、核心筒配筋方案的合理性。做这类建筑的动力学仿真前，首先要梳理清楚结构的质量分布逻辑，哈利法塔采用的是束筒结构体系，不同高度段的平面收分带来的质量、刚度突变，是建模时必须精准还原的细节，不能简单用等截面直杆做简化，否则计算出的振型会和实际情况偏差超过30%，完全失去工程参考价值。建模阶段先从底部基座的轮廓开始绘制，按照实际收分比例逐段拉伸生成各段筒体结构，每一段的墙体厚度、材料弹性模量、密度参数都要对应实际设计值赋值，要注意顶部尖锥段的质量块简化，不能忽略附属结构的质量贡献，否则高阶频率的计算结果会出现明显偏差。完成几何建模后进入前处理环节，首先对不同结构段做切分处理，核心筒、外框柱、楼板分别划分不同尺寸的网格，应力集中的收分位置做网格加密，网格质量的雅克比行列式要控制在0.7以上，避免后续计算出现单元畸变。边界条件设置上，底部基座做全约束处理，模拟建筑与基础的刚性连接，模态提取采用Block Lanczos法，提取前20阶模态覆盖地震动的主要频率范围，避免漏过对结构响应贡献大的振型。后处理阶段重点查看各阶振型的总变形云图，从云图上可以直观看到一阶振型下结构的最大变形出现在顶部尖锥位置，变形量从底部到顶部呈非线性递增，这和超高层结构的剪切-弯曲变形特性完全吻合，不同颜色的色标对应不同位置的变形幅值，可以直接为后续的时程分析提供振型阻尼比的设置依据。这类仿真模型的核心作用，是在初步设计阶段快速验证结构方案的动力学特性，提前预判结构在地震荷载下的薄弱位置，避免后期设计变更带来的成本浪费，建模过程中要特别注意各段结构的连接节点处理，不能出现自由度耦合错误，否则会导致计算出的振型出现局部异常振动，和实际结构的动力学特性不符。
