带蚀刻纹理弧面透明玻璃杯结构设计

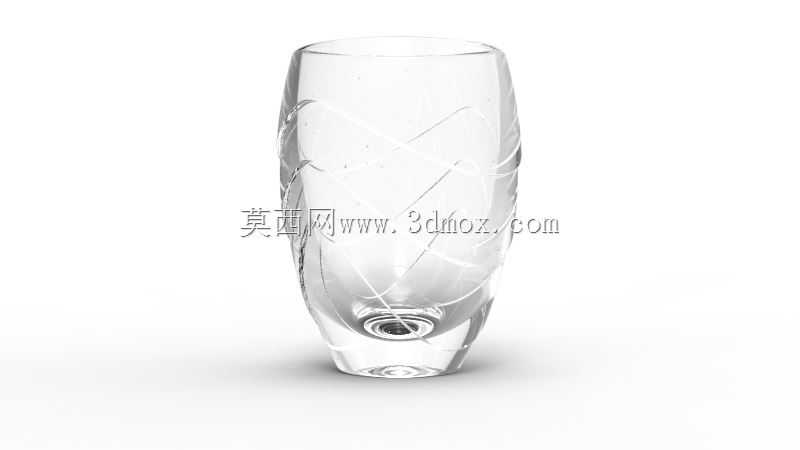

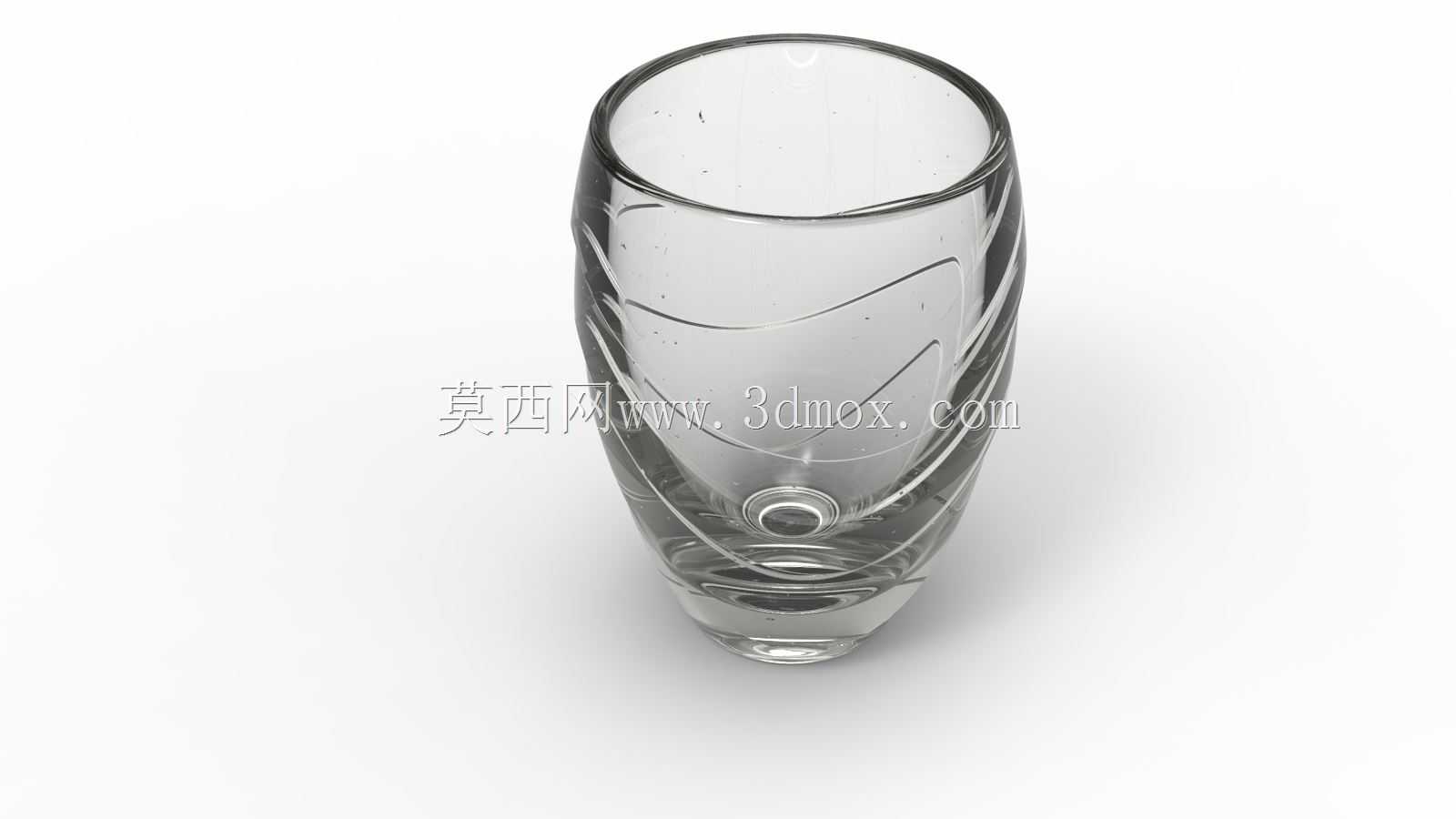

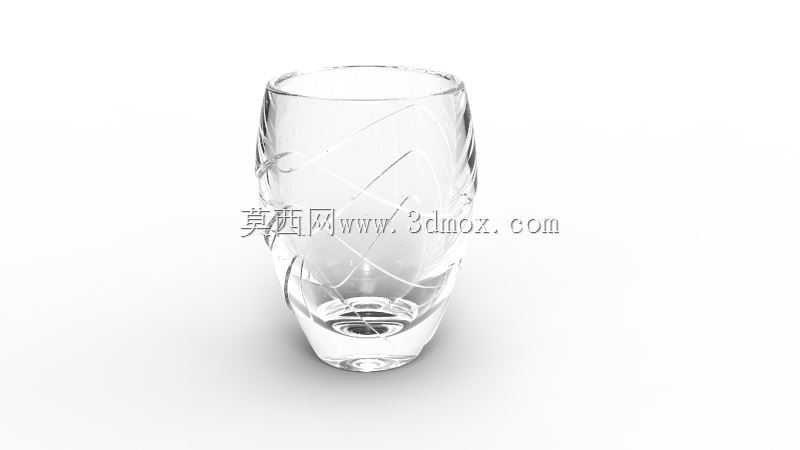

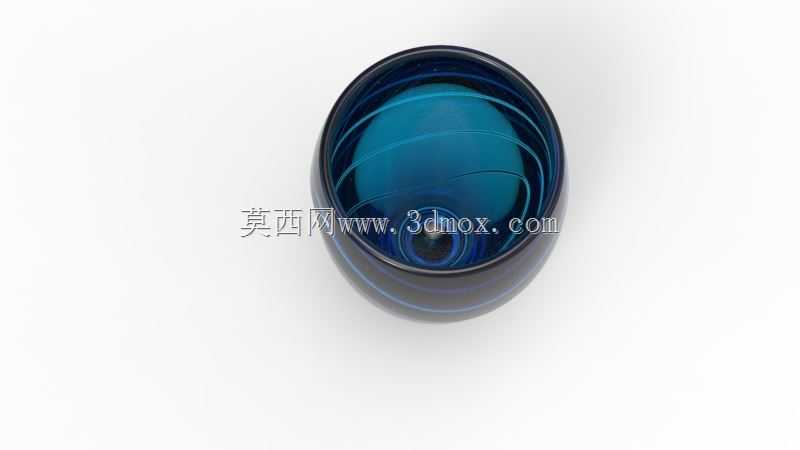

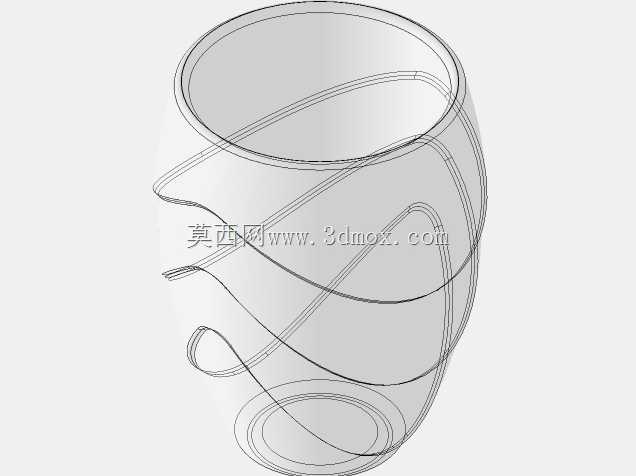

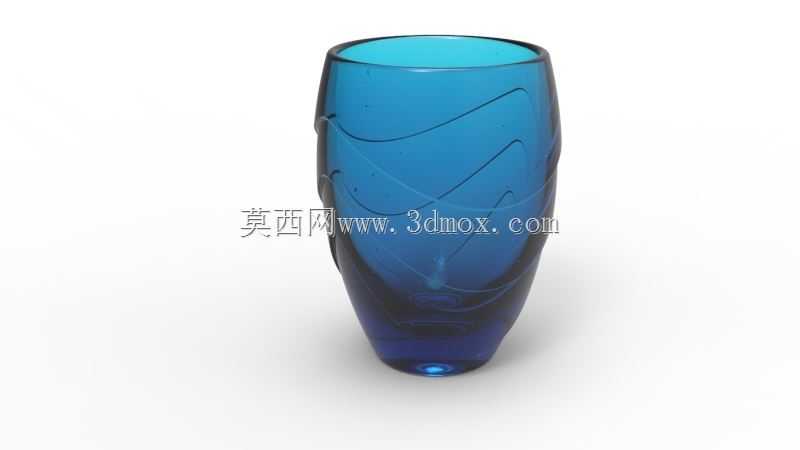

日常餐饮场景里，这类带蚀刻纹理的弧面玻璃杯常出现在家庭餐桌、连锁茶饮店、酒店餐饮区，既承担盛接饮用水、茶饮、低度果酒的功能，也能通过表面纹理提升握持摩擦力，避免沾水后打滑脱手，同时弧面收腰的造型能在视觉上提升饮品的通透质感，适配多种桌面陈设风格。做这个模型的时候，最先要确认的是杯体的整体尺寸边界，常规家用款杯身总高控制在120mm左右，杯口最大直径75mm，杯身最宽处直径80mm，底部收窄到55mm，壁厚均匀控制在2.5mm，这个厚度既能保证玻璃成型时的结构强度，避免日常磕碰出现应力开裂，也不会因为壁厚过大显得杯体笨重，同时底部做3mm厚度的加厚处理，放置时的重心更低，不易倾倒。建模的时候先从杯体的回转轮廓入手，先在前视基准面绘制半侧的轮廓草图，要注意杯口做1mm的圆角过渡，避免饮用时接触唇部有尖锐感，杯身的弧面要保证曲率连续，不能出现折线拐点，不然旋转成型后表面会有明显的棱线影响通透感，绘制完轮廓后用旋转凸台命令生成基础杯体实体，再抽壳去除顶部端面，设置好均匀壁厚参数。接下来处理表面的蚀刻纹理，这类纹理是不规则的交错浅刻线，深度控制在0.3mm，不会穿透杯壁影响盛水密封性，建模时先在杯身对应的曲面位置生成等距曲面，在曲面上绘制交错的自由曲线，投影到杯体外表面后用包覆命令做蚀刻画浮雕，要注意刻线的走向顺着杯身弧面分布，不要在杯口和底部的加厚区域做纹理，避免这些应力集中位置因为刻线出现强度下降。最后处理杯底的结构，杯底中心做内凹的圆弧沉台，半径10mm，深度1.5mm，这个结构能避免玻璃杯放置时和桌面形成真空吸附，拿起的时候不会因为负压带起桌布，同时沉台边缘做0.5mm的圆角，避免放置时刮擦桌面。整个建模过程要反复检查曲面的曲率连续性，尤其是纹理和杯身基体的衔接位置，不能出现突兀的台阶，保证渲染后玻璃材质的折射效果自然，符合实际玻璃制品的光学特性，后续如果要做开模验证，还可以基于这个模型直接导出模腔曲面，调整拔模斜度后就能用于模具设计。
