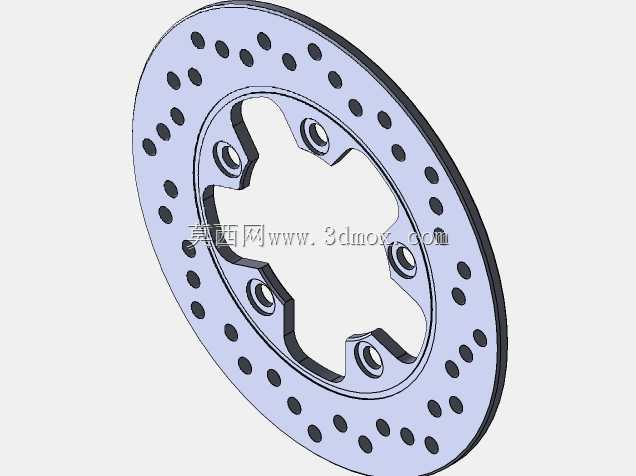

铃木GSXR1100摩托车后制动盘结构设计

在大排量摩托车的底盘制动系统开发中，后制动盘作为承担整车减速、驻车制动载荷的核心安全部件，其结构合理性直接关系到骑行过程中的制动稳定性与热衰退性能，这款适配铃木GSXR1100车型的后制动盘，建模过程优先围绕实车安装边界展开测绘还原，全程依托SolidWorks完成参数化建模，首先通过游标卡尺完成实物各维度尺寸的多点测量，将测量误差控制在2%以内，针对测绘中无法直接获取的螺栓孔PCD参数，建模阶段预留了适配公差带，避免后续装配出现干涉问题。从实际应用场景来看，这款盘式后制动盘主要匹配大排量街跑车型的后轴制动回路，工作时配合后制动卡钳的夹紧动作，通过摩擦副的滑动摩擦将车辆动能转化为热能耗散，相比鼓式制动结构，盘式结构的通风散热效率更高，连续制动下的热稳定性更优，能够满足大排量摩托车高速行驶、山路连续下坡等工况下的制动需求。设计思路上优先保证制动盘面的平面度公差，盘面预留了均匀的散热沟槽结构，既可以快速排出制动摩擦产生的磨屑，也能在涉水工况下快速破除水膜，避免制动效能骤降；安装法兰面的台阶高度严格匹配后轮毂的安装定位基准，保证制动盘装配后与卡钳摩擦片的平行度符合设计要求，减少制动过程中的偏磨、抖动问题。建模步骤上，首先绘制制动盘的外圆与中心安装孔的基础草图，通过旋转凸台生成盘体的基础实体，随后阵列分布安装螺栓孔，再对盘面的通风减重槽进行切除拉伸，最后对安装孔的倒角、盘面边缘的去毛刺结构进行细节处理，建模过程中同步完成干涉检查，确认制动盘在最大转向角度、悬架全行程跳动状态下，与周边后摇臂、卡钳支架、轮毂护板等部件不存在运动干涉。外形尺寸方面，制动盘的外径匹配GSXR1100后卡钳的摩擦片接触半径，既保证足够的摩擦力矩输出，也避免尺寸过大增加簧下质量；中心定位孔的尺寸与后轮毂轴颈精准适配，安装孔的分布圆虽然测绘阶段无法直接获取精准参数，但通过多点拟合的方式还原了孔位分布，预留的调整余量可以满足实际装配时的微调需求，整体结构兼顾了制动性能、装配适配性与轻量化要求，能够为同类型大排量摩托车后制动部件的逆向建模、改装替换设计提供可靠的三维参考。
