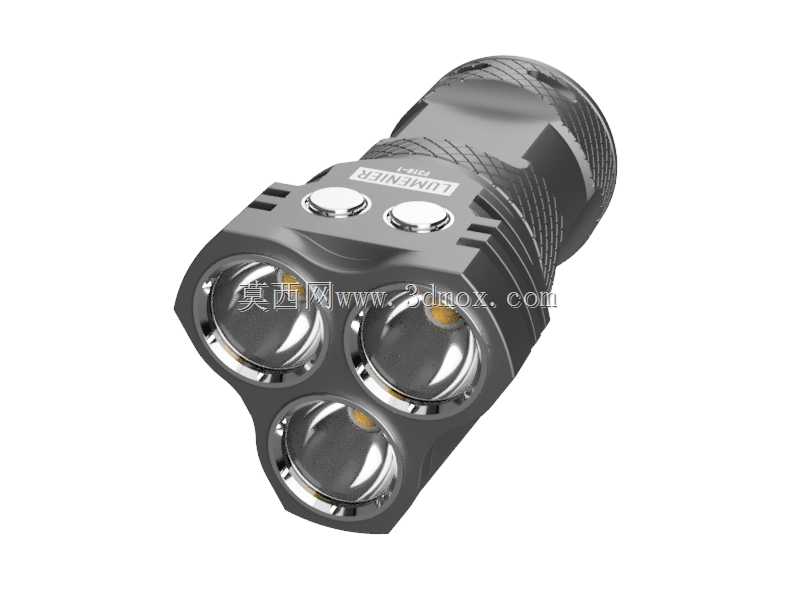

不对称三灯珠大功率手持照明手电结构

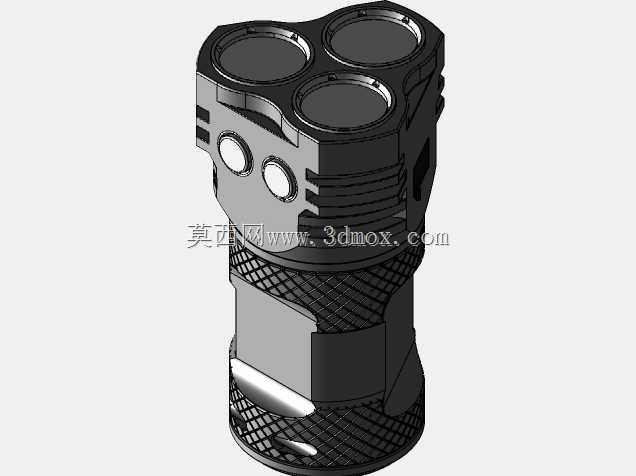

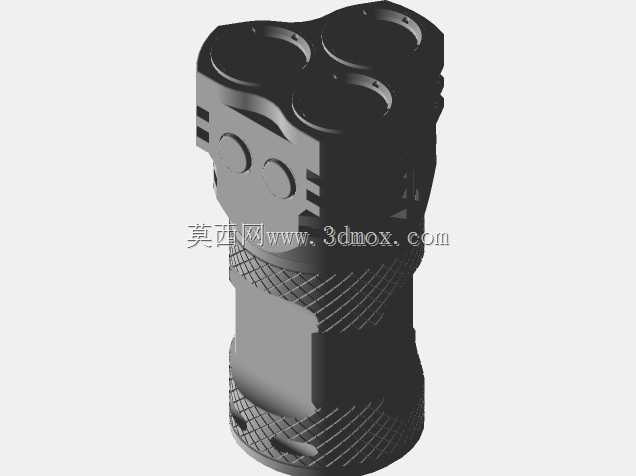

这款手持照明设备的设计，最初是针对户外探险、夜间作业、应急搜救这类需要高亮度远射照明的场景做的优化，区别于常规单灯珠手电的对称布局，采用不对称的三灯头排布，在有限的筒头截面内最大化布置发光单元，同时兼顾握持时的重心平衡，避免头重脚轻影响长时间手持操作。实际使用中，三个独立发光单元可以通过筒身的双按键实现单灯点亮、双灯补光、三灯全亮的模式切换，适配不同距离的照明需求，近距离作业时单灯即可覆盖10米内的作业面，不会因为亮度过高产生眩光，三灯全亮时可以实现300米以上的有效照射距离，满足户外搜救、夜间巡逻的远射需求。结构设计上参考了成熟手持灯具的防滑滚花纹理，筒身握持区域做了等距的菱形滚花，即使戴防滑手套操作也不会出现打滑脱手的问题，筒头位置做了加厚的防撞凸缘，意外跌落时可以先接触接触面，保护灯头的透镜与发光元件不受冲击损坏。供电部分采用三节常见的圆柱锂离子电池直列排布，筒身内部做了对应的电池仓定位筋，避免电池在筒内晃动产生接触不良，电池仓与控制电路板之间设置了绝缘隔离层，防止长期使用中电池漏液腐蚀电路元件。建模阶段先从筒头的灯杯安装位开始绘制，先确定三个灯杯的中心距与排布角度，保证三个灯杯的出光角度互不干扰，再向外拉伸做出筒头的散热鳍片结构，三个灯珠满功率工作时的发热量不小，鳍片结构可以增大与空气的接触面积，提升被动散热效率，避免长时间高亮工作时灯珠过热光衰。筒身部分先绘制整体的回转轮廓，再切除出按键安装位、电池仓的内部空间，之后在握持区域阵列做出滚花特征，最后处理尾盖的螺纹连接结构，螺纹选用标准的公制细牙螺纹，保证连接密封性的同时，拆装更换电池不会出现卡滞。整体外形尺寸控制在成年人单手握持的舒适范围内，筒身直径适配常规的手电夹持配件，可以兼容市面上通用的手电夹、战术快拔套，不需要额外定制安装配件，日常携带或者固定在头盔、设备上使用都能适配。按键部分做了高出筒身0.8mm的凸台设计，戴手套时也能准确触按，按键周边做了防水胶圈的安装槽，配合筒头、尾盖的胶圈可以实现日常防泼溅，应对雨天使用或者意外溅水的场景不会出现电路故障。
