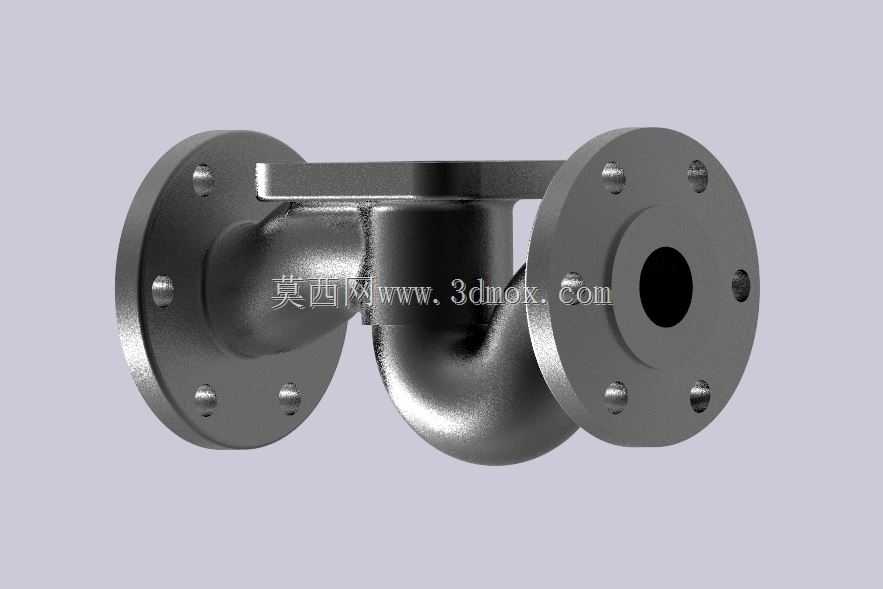

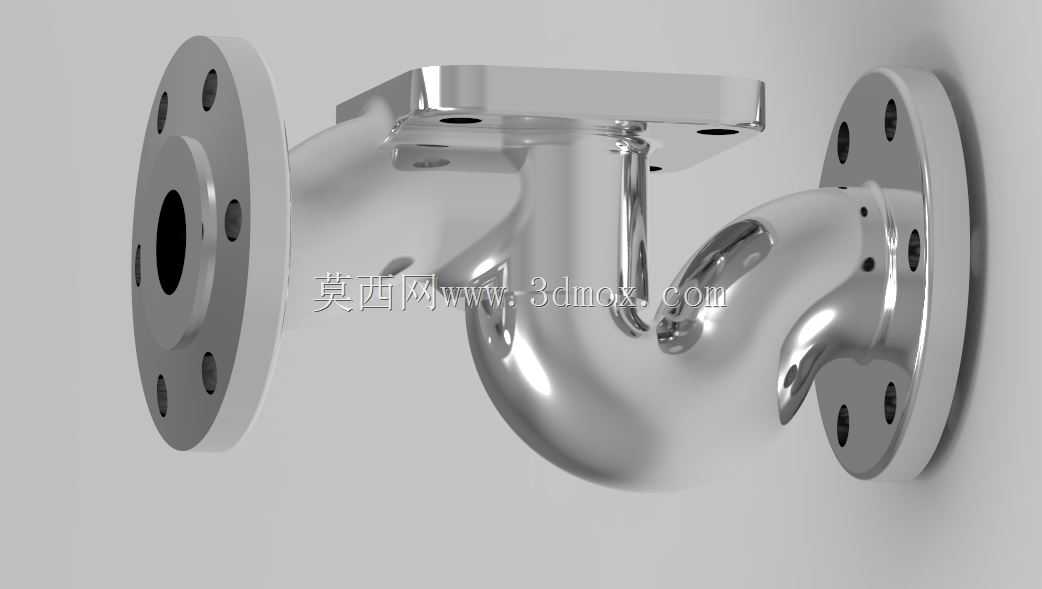

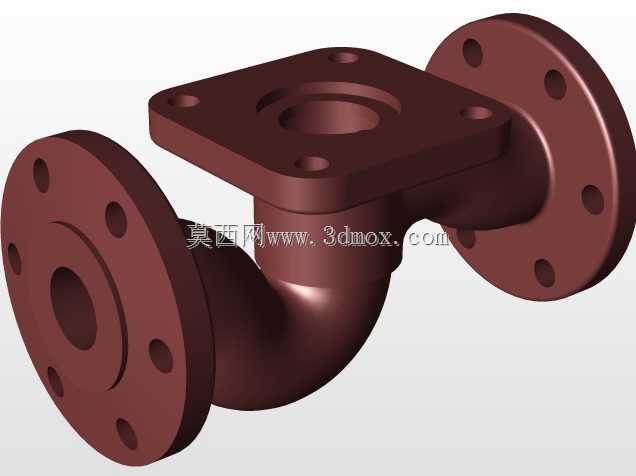

三通法兰连接式流体换向阀体结构

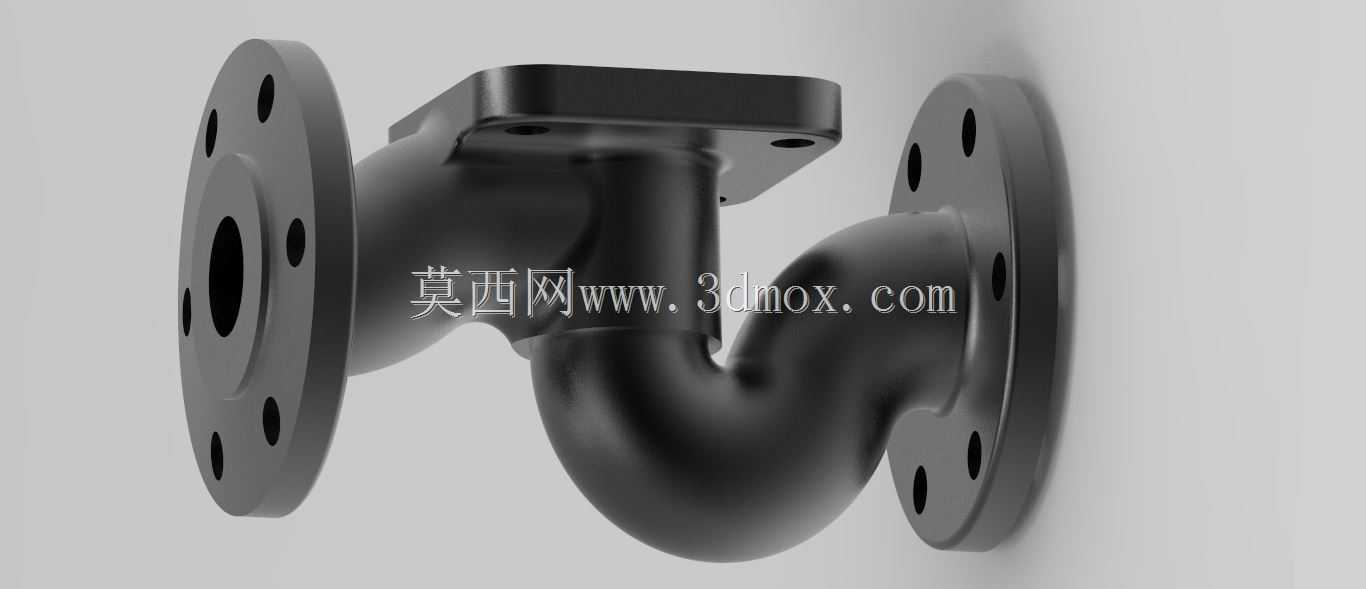

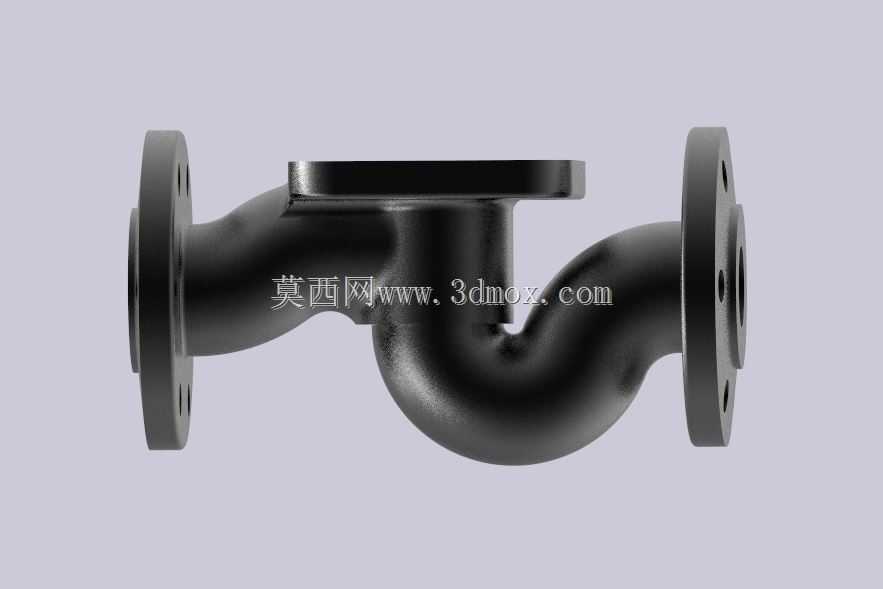

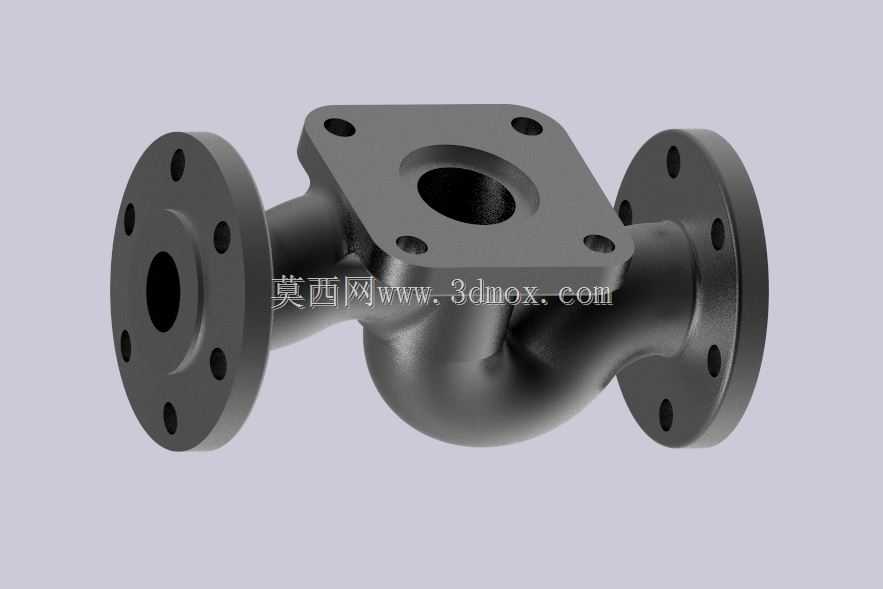

这类带双法兰端与方形安装面的三通阀体，多应用在工业流体输送管网的支路换向节点，常见于化工介质输送、暖通水循环、低压蒸汽管路系统中，承担改变介质流向、实现支路通断切换的核心作用，相比螺纹连接的三通件，法兰连接结构可承受更高的管路压力，密封性能更稳定，适配中低压工况下的长期连续运行需求。从结构功能来看，两个同轴布置的法兰端作为主通路接口，上方带螺栓孔的方形凸台用于安装阀芯驱动组件，内部流道做了圆弧过渡处理，可减少介质流经时的局部阻力，降低紊流产生的振动与噪音，阀体外部的加强筋结构沿流道走向布置，既可以平衡铸造时的壁厚差减少缩孔缺陷，也能提升整体承压能力，避免管路应力集中导致的壳体开裂。建模过程中，先以主通路的轴线为基准绘制两个法兰的截面轮廓，拉伸生成法兰基体后，逐个阵列法兰端的螺栓安装孔，注意螺栓孔的位置要匹配对应压力等级的法兰标准，保证现场安装时的互换性；之后绘制上方方形安装凸台的轮廓，拉伸凸台后加工中心的阀芯安装孔，再通过扫掠命令生成内部的弯曲流道，流道的转弯半径设置为通径的1.5倍，兼顾介质流通效率与阀体结构强度；最后对壳体的外轮廓做倒圆角处理，所有铸造圆角统一设置为R3-R5，符合铸造工艺的脱模要求，避免锐角位置出现应力集中。安装边界方面，两个法兰端的密封面要保证平面度公差，对接管路时需在密封面间加装对应材质的密封垫片，上方方形安装面的四个螺栓孔位置度公差控制在0.1mm以内，保证阀芯组件安装后与流道的同轴度，避免出现阀芯卡滞、内漏的问题。建模时要提前核对安装空间，阀体两侧法兰对接后，要预留出足够的扳手操作空间用于紧固法兰螺栓，上方的驱动组件安装位置也要避开周边管路的干涉区域，保证后期维护时可以顺利拆卸阀芯组件。整个建模过程要同步考虑铸造工艺的拔模角度，所有沿拔模方向的外壁设置1:100的拔模斜度，方便铸件脱模，内部流道的型芯也要做对应的拔模处理，降低铸造生产的废品率。
