小型弯嘴快接式手动球阀结构设计

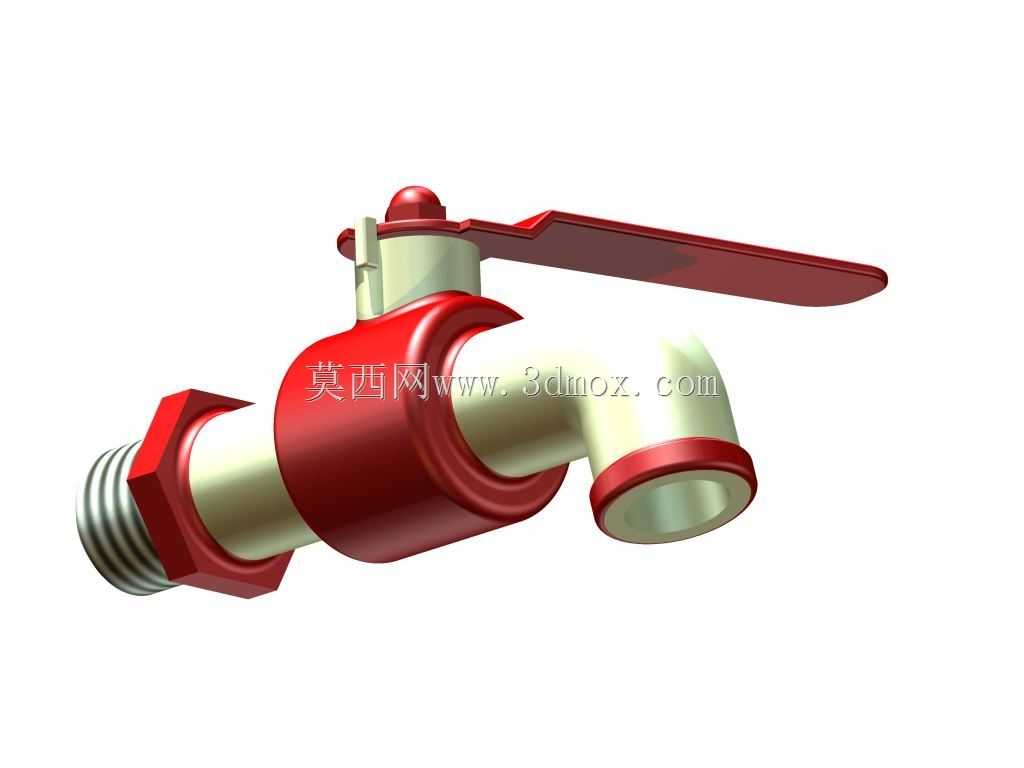

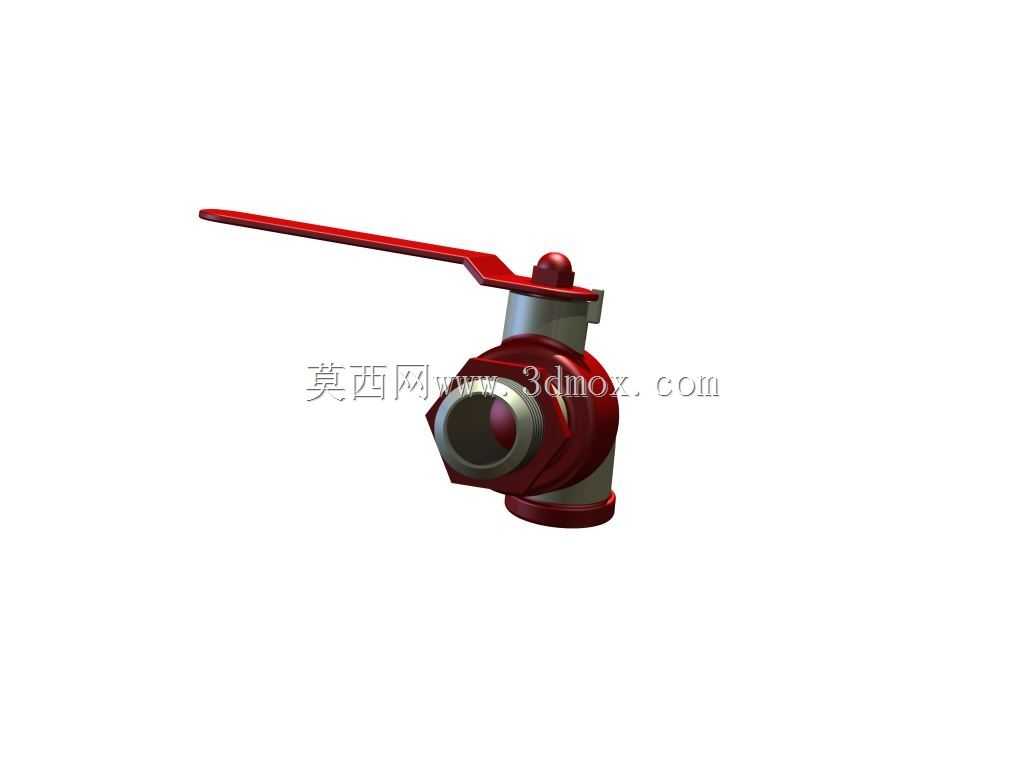

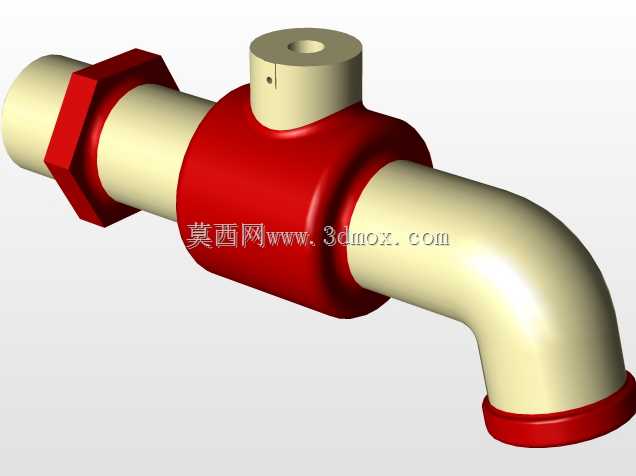

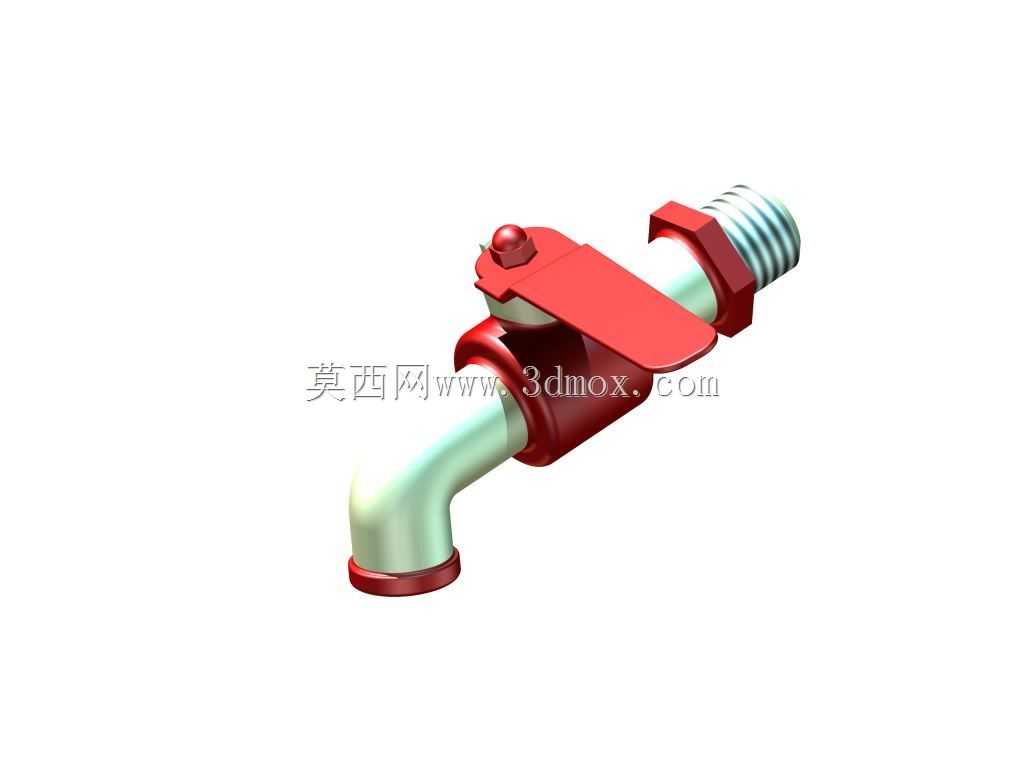

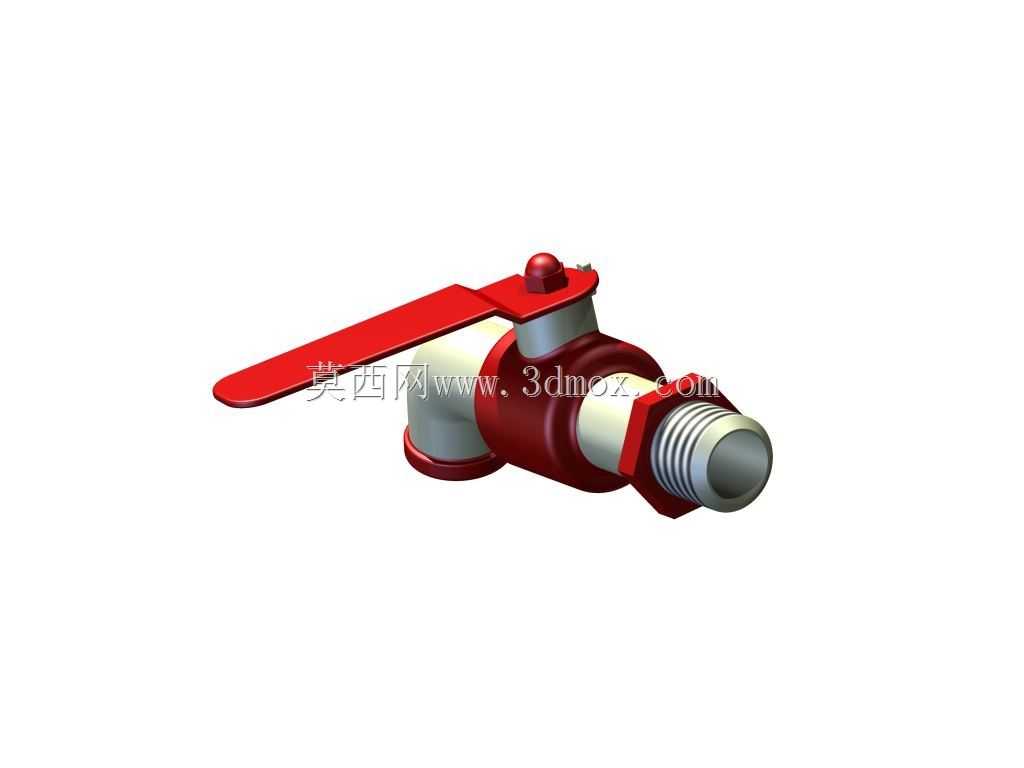

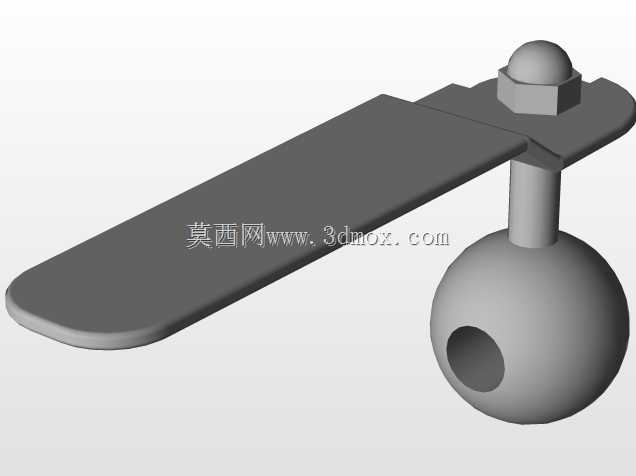

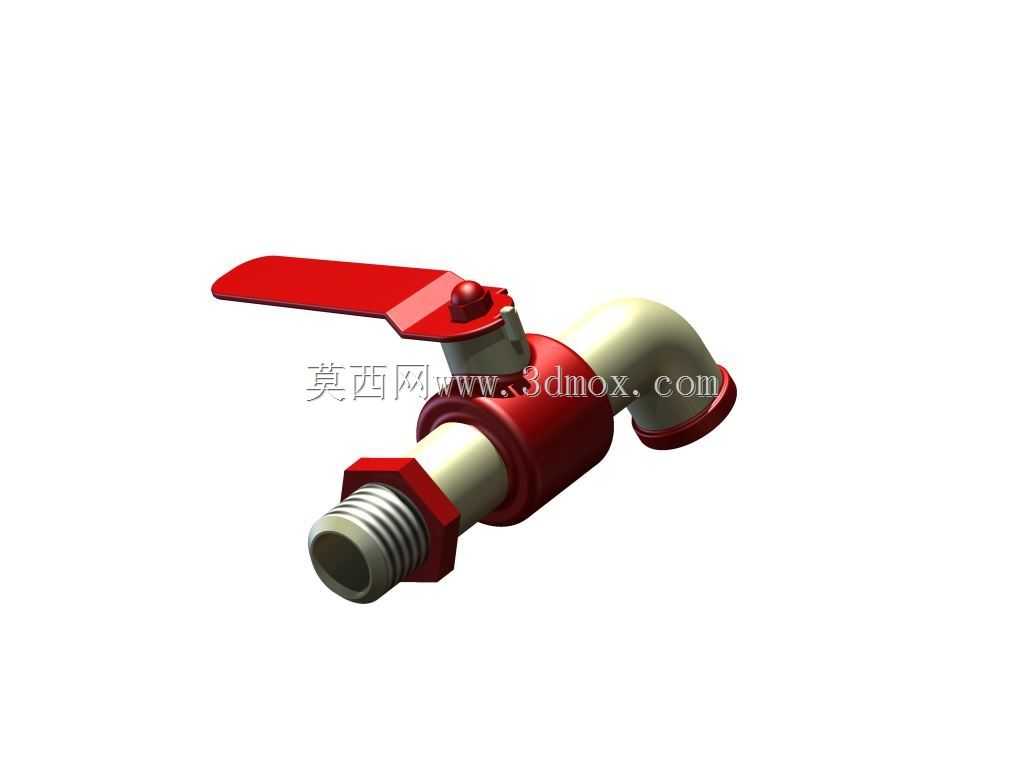

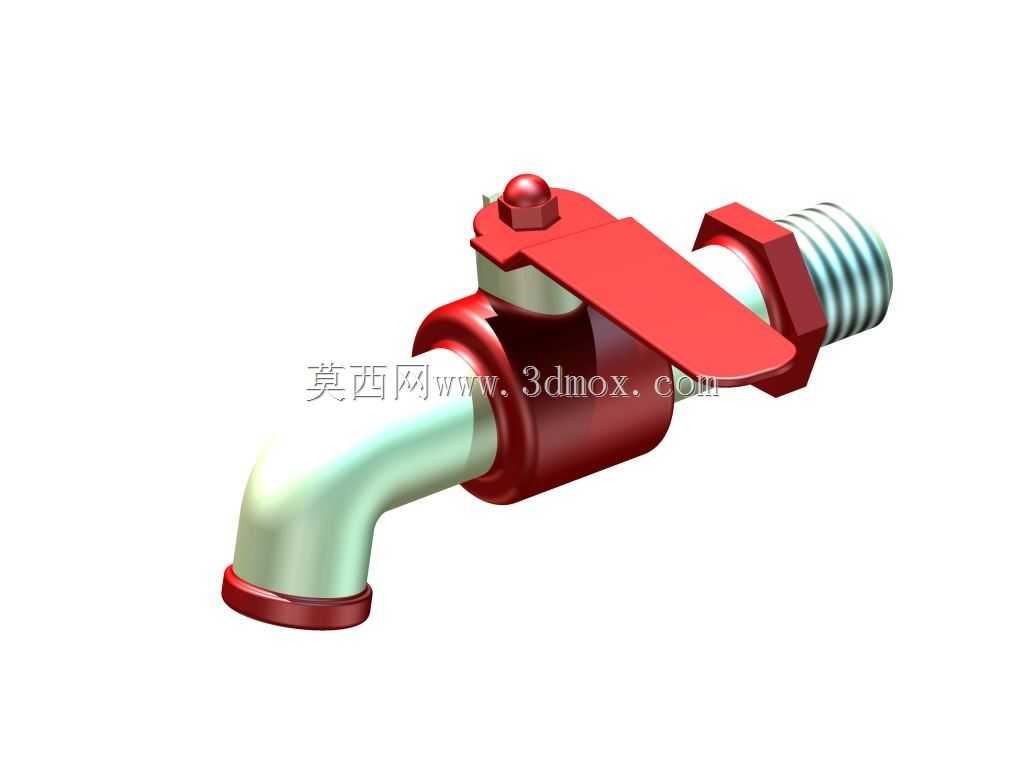

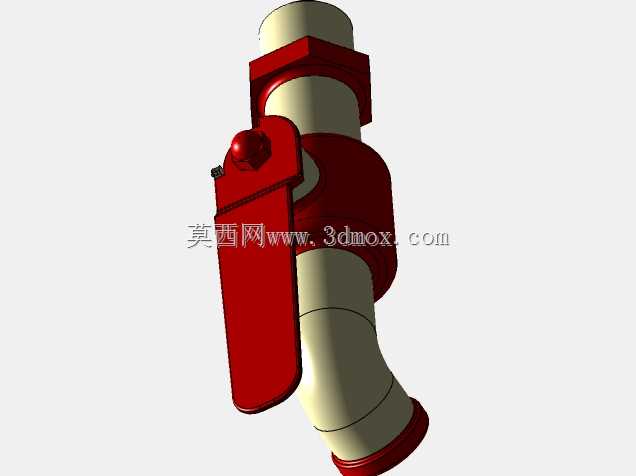

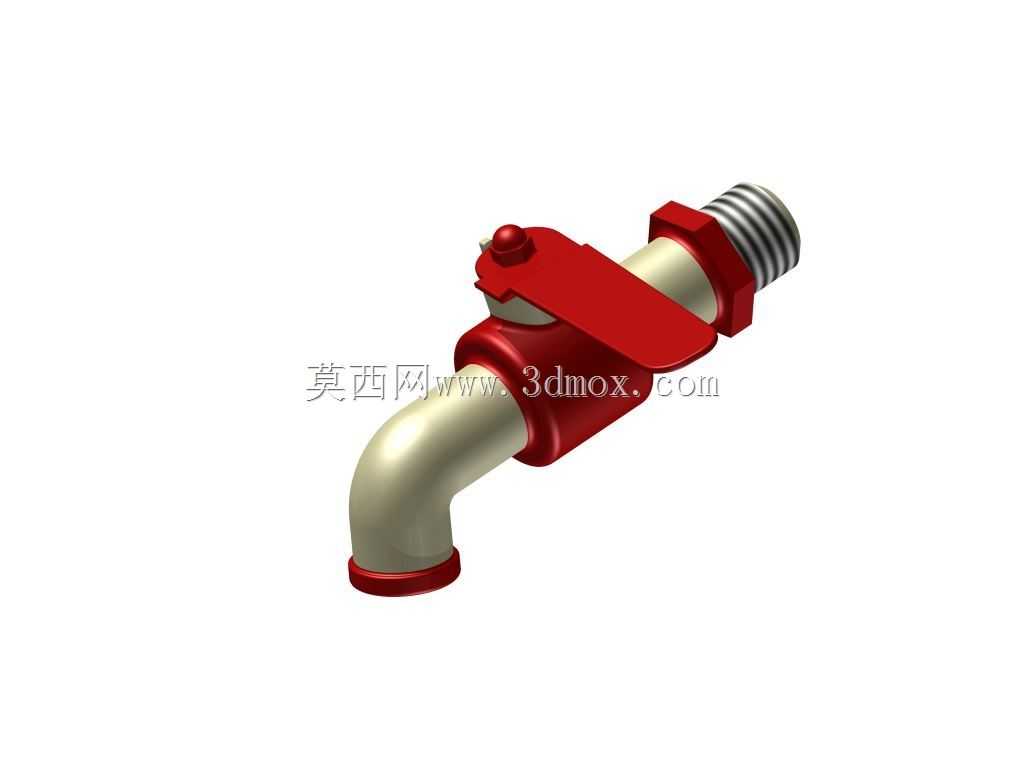

这类弯嘴手动球阀常应用在民用供水支路、小型实验台管路、户外临时取水点等场景，核心作用是控制管路通断，相比普通直嘴阀，弯嘴出水端能引导水流方向，避免接水时水花飞溅，适配软管直插、容器接水等多种取水需求。从功能特性来看，该阀采用扳把式手动操作结构，手柄开合角度90度即可实现全开全关，操作力矩小，密封面采用球面贴合结构，关闭状态下密封可靠性高，不会出现慢渗情况；阀体进水端设计有外螺纹接口，可直接对接内螺纹管路接头，出水端做了圆弧收口，既能承插柔性软管，也能直接对准接水容器，适配多种安装场景。设计阶段首先要确定通径参数，结合民用支路供水流量需求，选定公称通径匹配常用4分供水支路，安装边界上，进水端外螺纹长度要满足标准管路拧入深度，避免螺纹配合过短导致承压脱落，扳把的旋转半径要预留足够操作空间，避免安装后手柄被周边管路或墙面遮挡，无法完成全开全关操作；弯嘴部分的弯曲角度经过校核，出水方向与进水轴线呈120度夹角，既保证水流转向顺畅，也不会因为弯度过大造成流阻陡增，影响出水流量。建模时先绘制阀体主体的回转轮廓，通过旋转特征生成阀体基础型腔，再拆分出球体密封件、阀杆、扳把、锁紧压帽、端部密封环这些独立零件，逐个完成零件建模后进行虚拟装配，校验球体转动时与阀座的配合间隙，扳把转动时与阀体表面的干涉情况，还要模拟螺纹连接的配合长度，确认所有运动部件无卡滞、密封面贴合量符合设计要求；最后对外观做渲染处理，区分金属阀体、密封件、手柄的不同材质质感，还原实际产品的外观效果。建模过程中要注意阀杆与阀体配合处的密封槽尺寸，槽宽与槽深要匹配标准O型圈规格，避免装配后出现阀杆处漏水的问题，球体的通孔直径要与阀体内径一致，减少管路流阻，扳把与阀杆的连接采用扁位配合，保证转动时无打滑空程，端部的红色锁紧帽要做防松结构设计，避免长期开关震动导致压帽松动，影响密封性能。
