可打印集成式空气流量计与止回阀组件

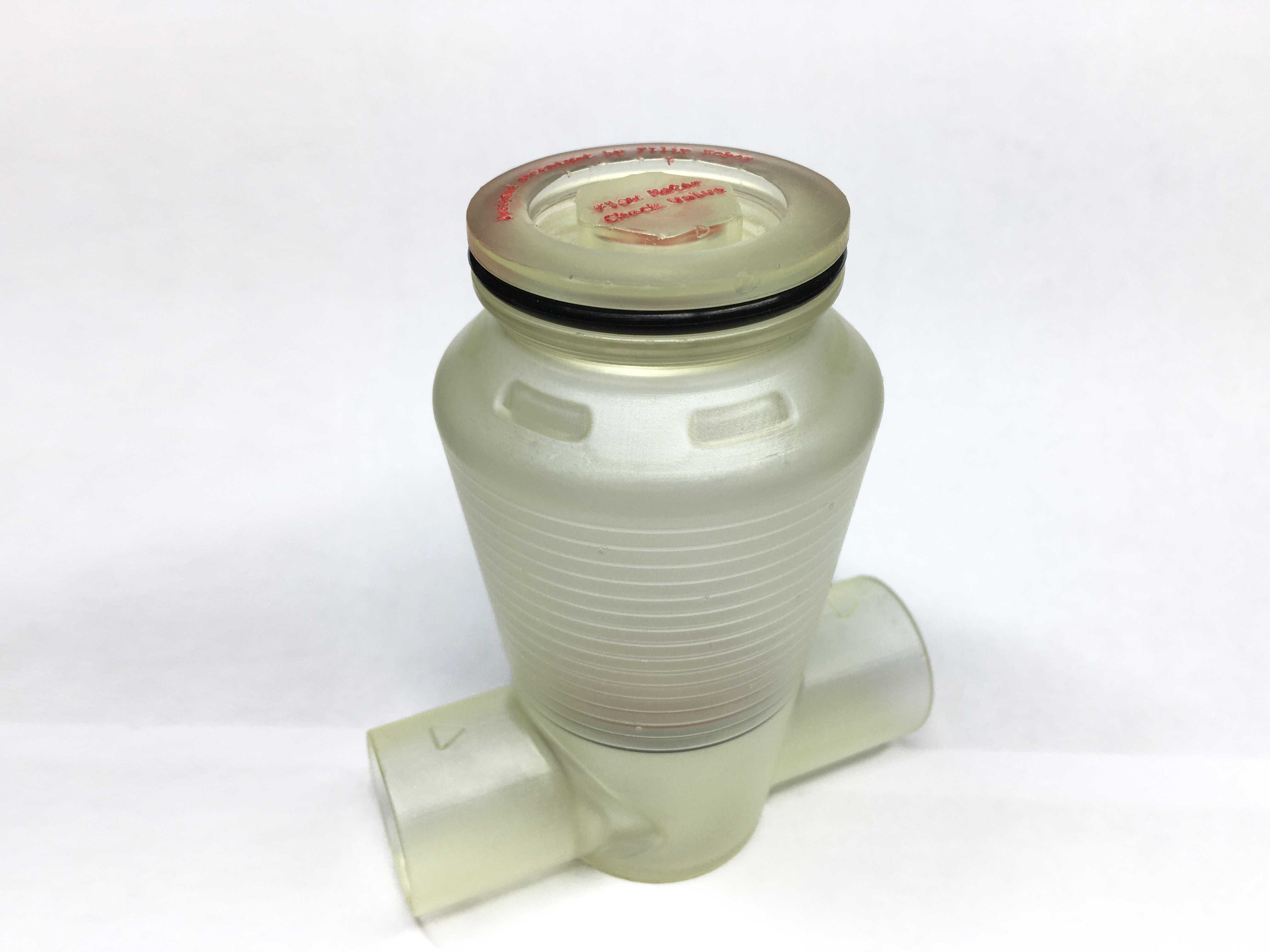

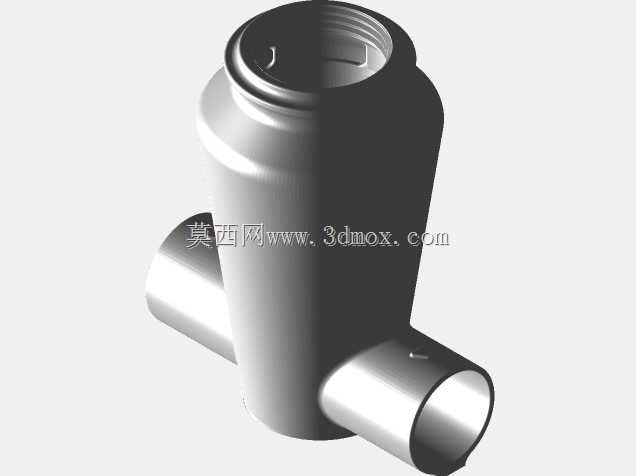

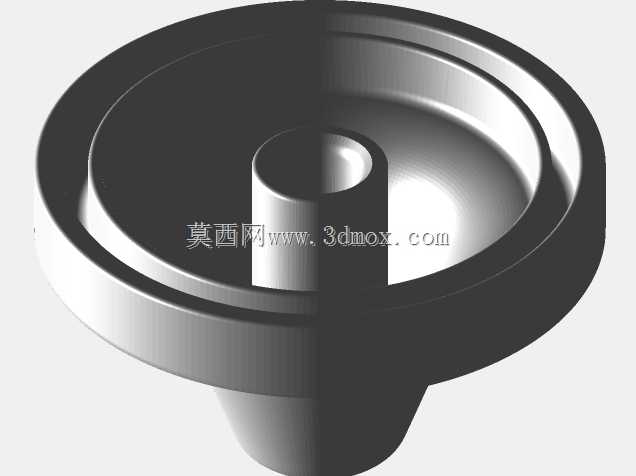

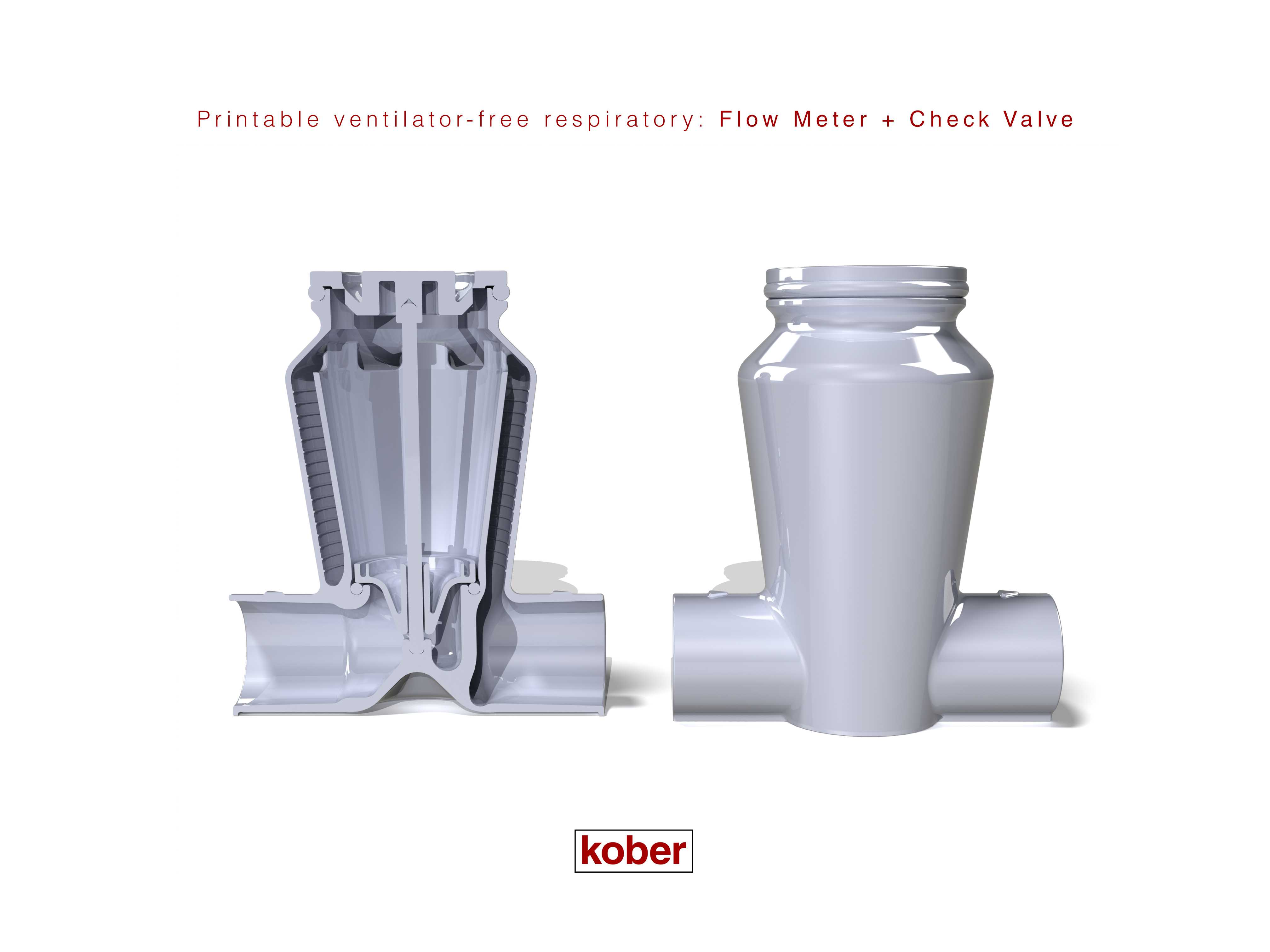

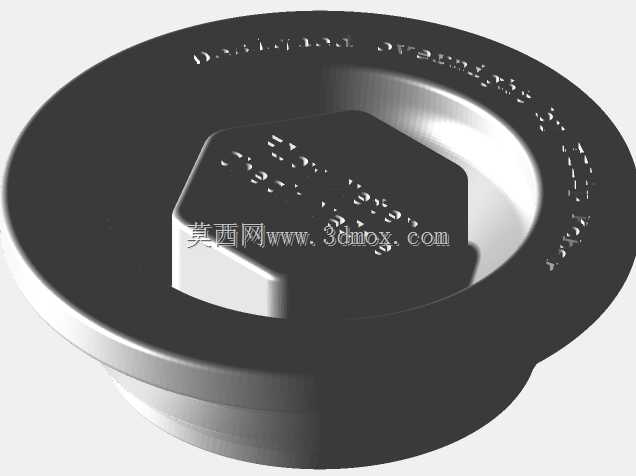

在应急医疗呼吸支持设备的配套组件开发中，这类集成流量计与止回功能的一体式气路部件，主要适配无呼吸机场景下的辅助呼吸支持回路，承担气路单向导通、空气流量实时计量的核心作用，可避免回路气流倒灌引发的交叉污染风险，同时为医护人员提供直观的通气流量参考，适配简易呼吸支持装置的快速部署需求，尤其适合医疗资源紧张场景下的快速制造与装配。从功能特性来看，该组件将止回结构集成在流量计壳体内部，无需额外装配独立止回阀，减少了气路接头数量，降低了漏气风险；整体采用水密结构设计，可满足呼吸回路的气密性要求，流量计部位设置线性刻度标识，配合透明材质的壳体印刷工艺，可直接观察内部浮子或流道的气流状态，实现流量的直观读取。设计过程中优先考虑3D打印的工艺适配性，所有结构均采用无支撑或少支撑的打印取向，内部流道做了顺滑过渡处理，避免打印过程中出现悬垂结构导致的成型缺陷，壳体壁厚均匀控制在1.8-2.2mm区间，既保证打印成型后的结构强度，又避免壁厚不均引发的打印翘曲问题。建模阶段先梳理气路的通径参数，确定进出口的标准接头尺寸，保证与常规呼吸回路管路的适配性，先绘制内部流道的核心轮廓，通过布尔运算切除出内部止回阀的安装腔与流量计的计量腔，止回阀的阀瓣采用轻质结构设计，保证开启压力符合呼吸气路的低压工况要求；之后构建外部壳体的曲面造型，在流量计观测区域做平面化处理，方便刻度印刷与读数，进出口的管路接头做了防滑倒刺结构，提升管路连接后的抗拉脱能力。安装边界上，组件整体采用对称式的三通布局，进出口轴线处于同一水平面，流量计观测面垂直于安装平面，整体安装占用空间紧凑，可直接串接在呼吸回路的进气端，无需额外的固定支架，依靠管路自身的支撑即可完成固定，适配不同规格的临时呼吸支持装置搭建。建模时先绘制2D截面草图，通过旋转特征构建主体的回转结构，再通过拉伸切除做出侧向的进出口接头，内部止回阀的限位结构采用环形凸台设计，既保证阀瓣的活动行程，又限制阀瓣的最大开启位置，避免气流过大时阀瓣脱离腔体；最后对所有锐边做圆角处理，减少打印过程中的应力集中，同时避免气路内的锐角扰流影响流量计量精度。
