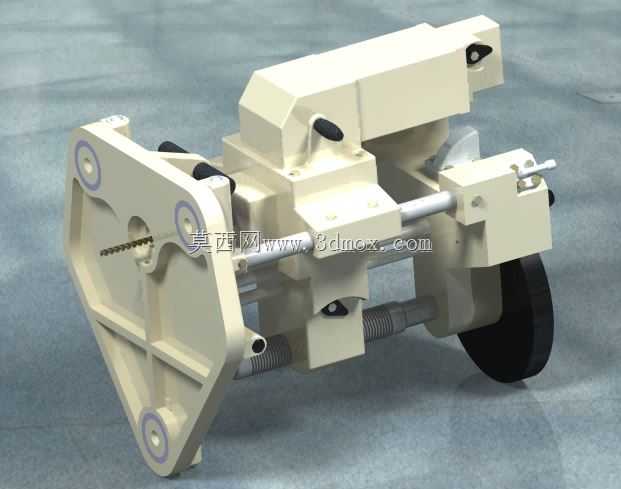

带真空吸附底座的便携式气动钻孔设备

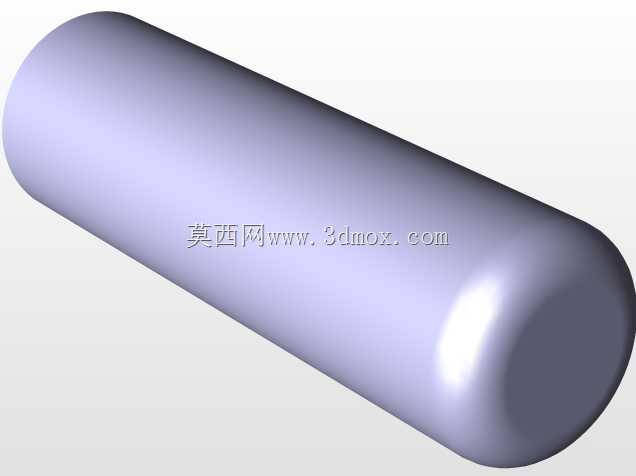

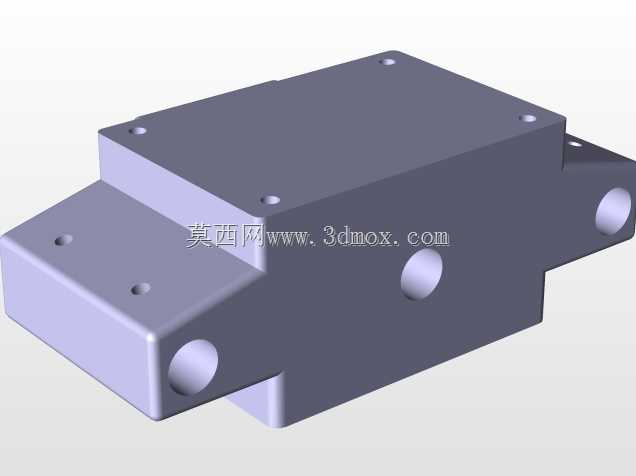

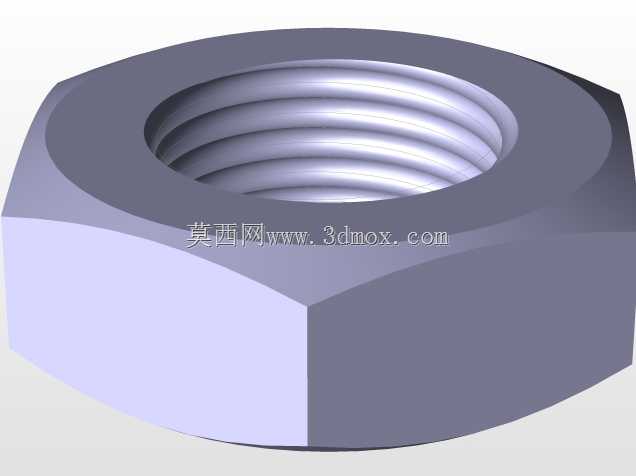

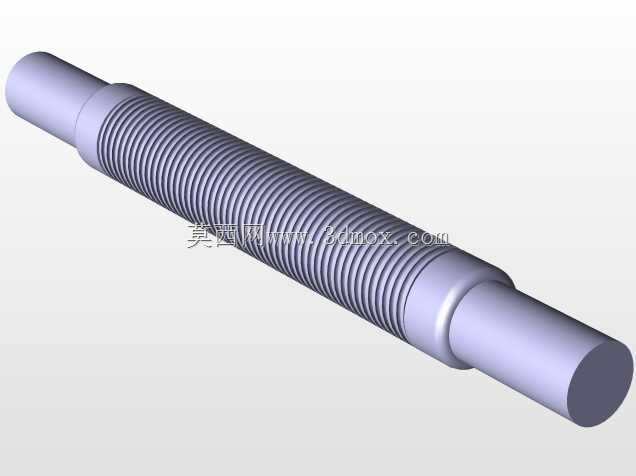

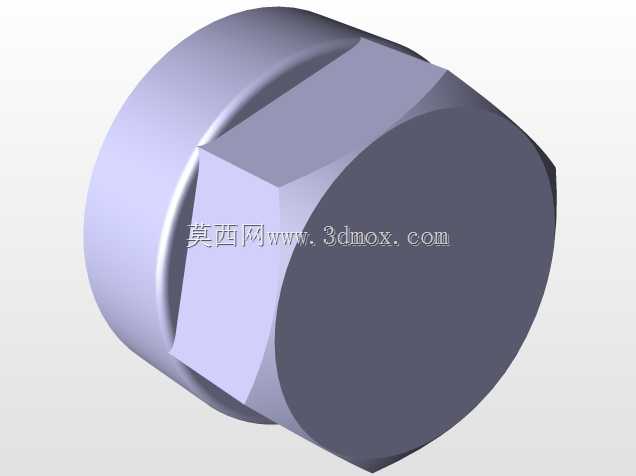

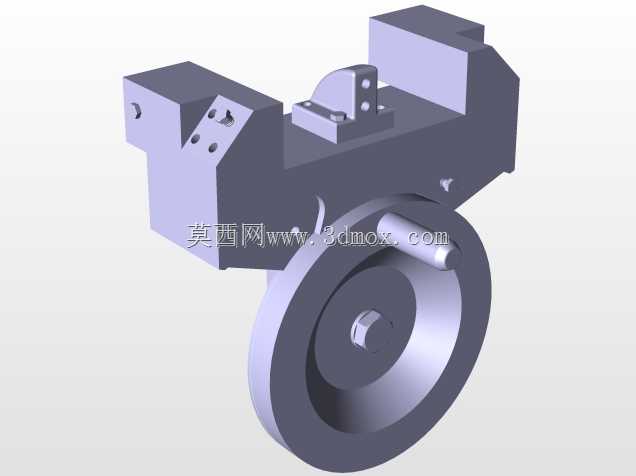

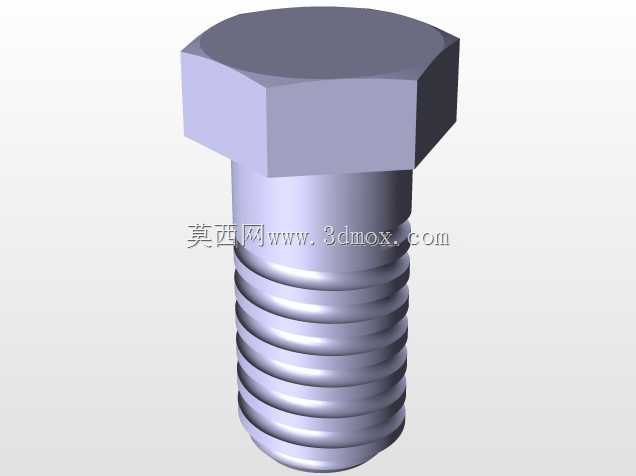

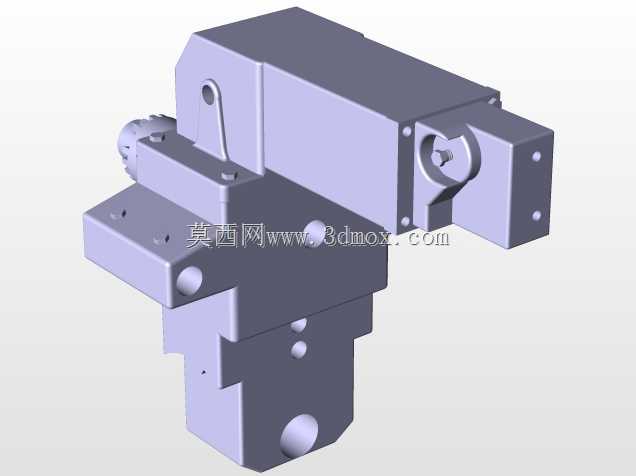

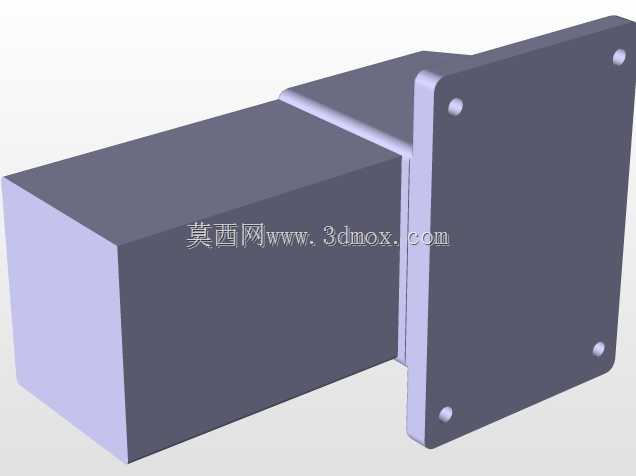

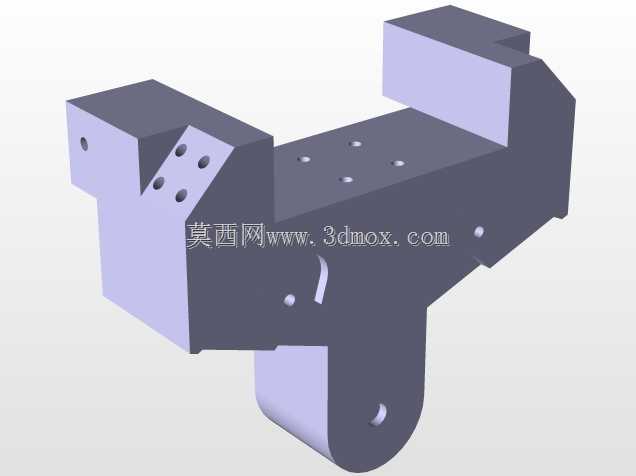

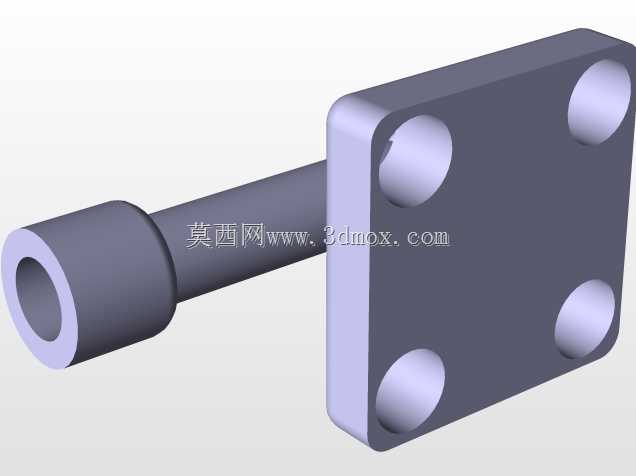

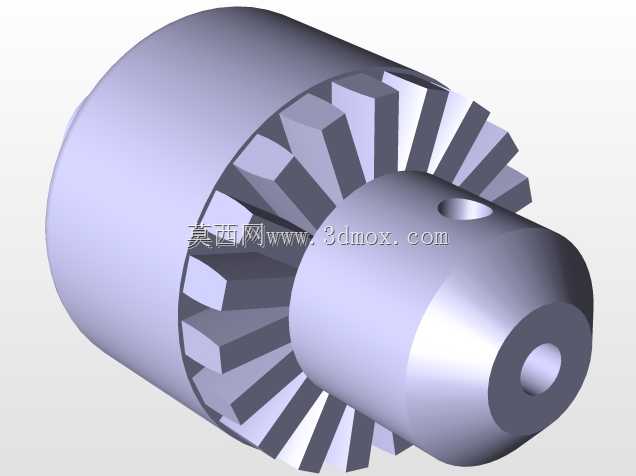

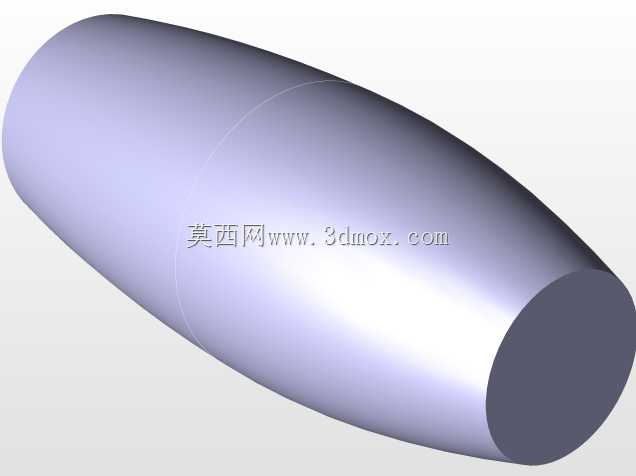

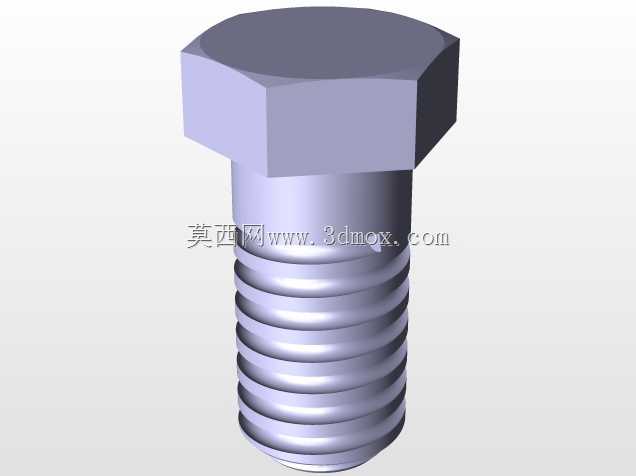

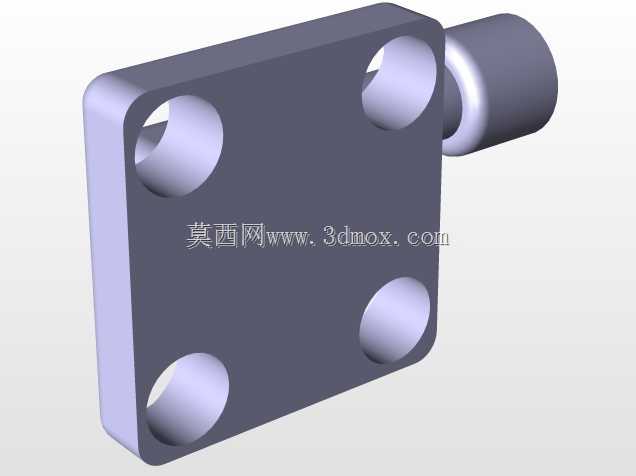

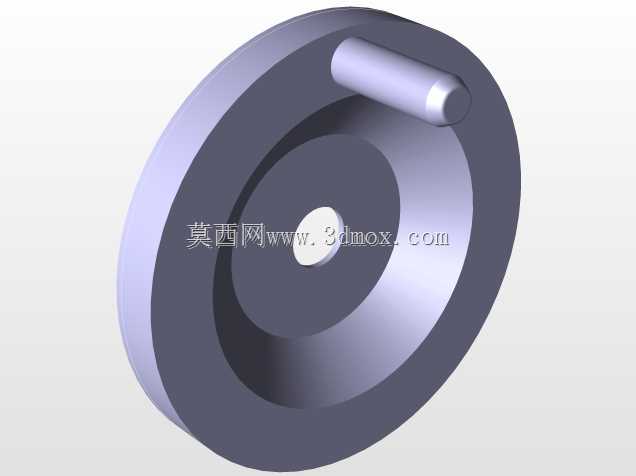

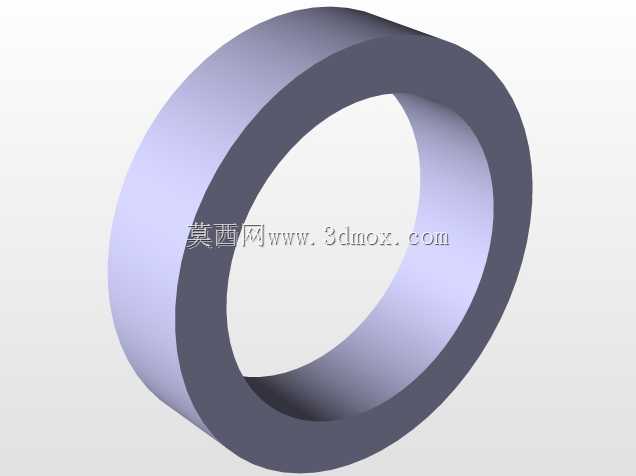

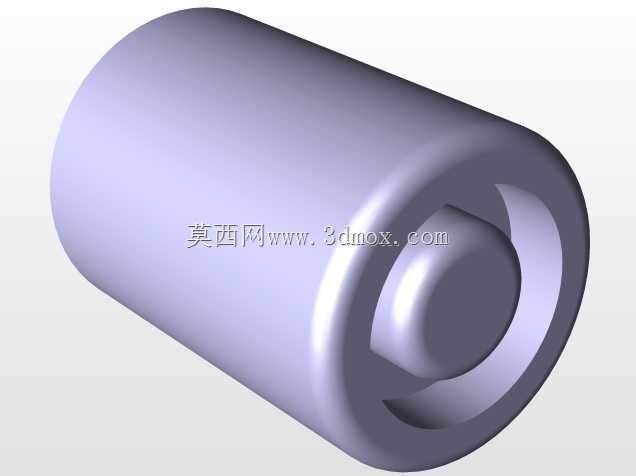

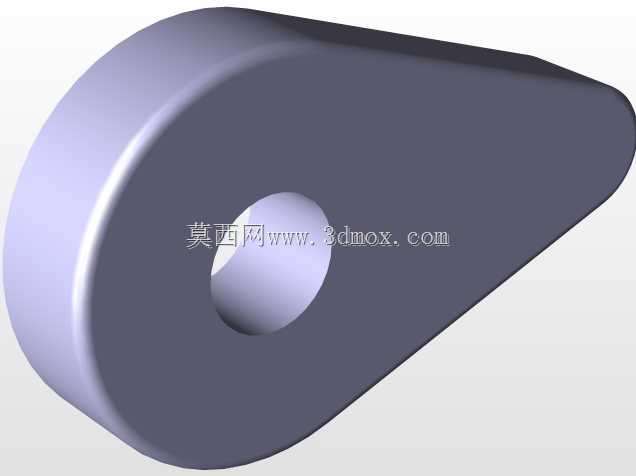

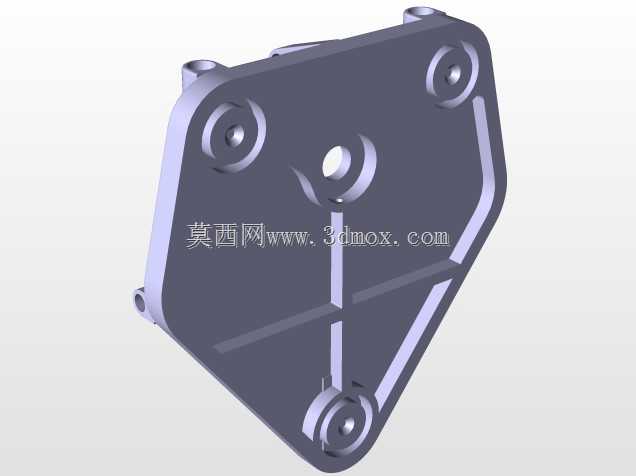

这款便携式气动钻孔设备主要面向现场无固定装夹条件的钻孔作业场景，常见于大型构件现场修配、户外钣金加工、船舶舱内局部钻孔、建筑幕墙型材现场开孔等无法移动待加工工件的作业环境，区别于台式钻床需要固定工件的使用逻辑，该设备依靠自带的真空吸附底座直接固定在待加工工件表面，无需额外搭建工装夹具，大幅降低现场作业的准备时间。设备核心功能是依靠压缩空气作为动力源驱动钻轴旋转完成钻孔作业，真空吸附底座可在平整的金属、玻璃、复合板材表面形成足够的吸附力，抵消钻孔过程中产生的轴向进给力与切削扭矩，避免作业过程中设备移位。从结构设计来看，整体采用分体式布局，前端为钻轴进给机构，集成了气动马达、进给导轨、钻夹头安装位，中部为机身承力框架，承担进给过程的载荷传递，后端集成真空发生组件与吸附底座，吸附底座采用多密封圈分区设计，即使表面存在轻微不平整也能维持足够的真空度，进给手柄设置在机身侧方，作业时操作人员可单手握持手柄控制进给量，另一只手辅助稳定机身，整体重心靠近吸附底座平面，作业时不易产生倾覆力矩。建模过程中首先确定吸附底座的安装边界尺寸，根据常见作业场景的吸附力需求，先绘制底座的密封槽轮廓与真空腔结构，确认底座与工件的接触平面平面度公差要求，之后搭建中部承力框架的骨架模型，确定进给导轨的安装跨距与钻轴的同轴度基准，再依次装配气动马达的安装位、进给丝杠与手柄的传动结构，最后完成各零部件的细节倒角、安装孔位、避让槽设计，建模过程中需要重点校验钻轴进给行程与吸附底座的位置关系，避免钻轴进给至最大行程时与底座结构发生干涉，同时要确认各操作部件的人机交互尺寸，保证手柄握持位置、开关操作位符合单人手持作业的操作习惯，所有运动部件的间隙预留要考虑实际加工的公差累积，避免装配后出现卡滞问题。设备整体外形紧凑，吸附底座的尺寸设计兼顾吸附面积与狭窄空间的通过性，可在宽度不小于底座尺寸的平面上完成固定，进给行程覆盖常见的薄板、中厚板钻孔深度需求，气动管路与真空管路沿机身侧面布置，避免管路干涉进给运动。
