自行车后上叉连接摇臂结构件设计

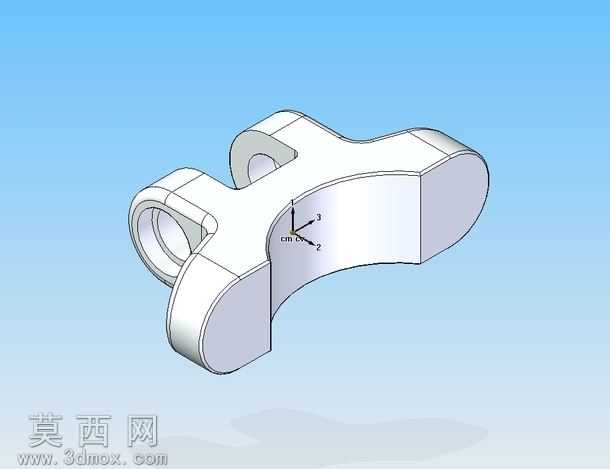

本作品为自行车后上叉配套的连接摇臂结构件，采用Solid Edge完成全参数化三维建模，建模过程遵循机械零件设计的严谨逻辑，以基准坐标系为核心定位参照，先绘制摇臂主体的弧形轮廓草图，通过拉伸、倒圆角等基础特征构建主体基体，再针对两端的铰接孔位进行同轴度约束的特征创建，保证孔位的尺寸精度与位置公差符合装配要求。模型渲染阶段采用哑光金属材质模拟铝合金锻造零件的真实质感，对零件的棱边做了细微的倒角光影处理，还原机加工零件的边缘工艺特征，背景选用渐变浅蓝色调突出零件主体结构，搭配三维坐标系标识清晰展示零件的空间朝向。从结构设计来看，该摇臂采用弧形过渡的主体构型，既规避了自行车后叉装配时的空间干涉问题，又通过等壁厚的结构设计在保证结构强度的前提下控制零件重量，两端的同轴铰接孔分别对应后上叉与车架避震结构的连接点位，孔位内部预留了轴承安装的台阶结构，侧壁的加厚区域用于承受骑行过程中传递的交变载荷，避免应力集中导致的零件断裂。设计思路围绕自行车后悬架的运动轨迹展开，通过模拟摇臂在避震压缩、回弹过程中的运动路径，反复调整弧形主体的曲率半径与孔位间距，确保摇臂在全行程运动中不会与周边的轮胎、车架管材发生剐蹭，同时兼顾零件的加工工艺性，所有外表面均采用规则曲面拼接，无复杂倒扣结构，可直接通过锻造后CNC精加工的方式实现量产，零件的壁厚均匀性控制在合理区间，避免压铸或锻造过程中出现缩孔、变形等工艺缺陷。模型完整还原了零件的所有细节特征，包括棱边的去毛刺倒角、孔位的安装让位槽、表面的工艺标识区域，可直接用于后续的装配仿真、工程图导出与加工工艺编制。
