自行车弯管式操控手把三维设计

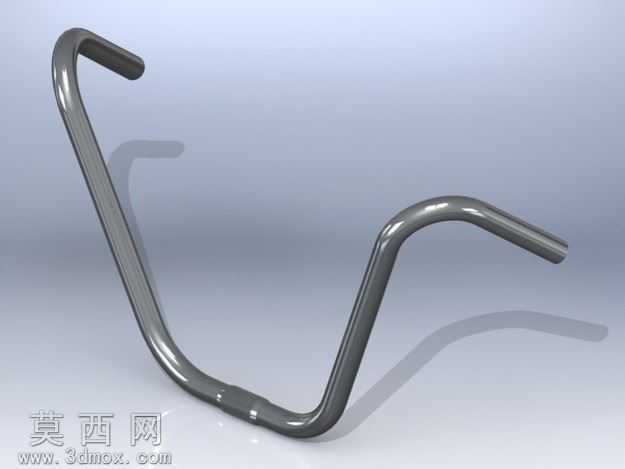

本作品为自行车操控手把的三维建模设计，建模阶段采用SolidWorks软件完成全参数化构建，首先以中心线草图绘制手把的空间弯折路径，精准匹配人体工学操控的弯折角度与延伸长度，三段弯折段分别对应握持区、连接过渡区与立管对接区，各段圆弧过渡处严格控制曲率半径，避免管材弯折成型时出现应力集中或管壁褶皱问题。建模过程中采用扫描特征生成手把的基础管体结构，管体外径、壁厚参数均参考民用自行车通用管材规格设定，保证模型可直接对接生产工艺参数；手把中部的锁紧限位结构采用凸台与凹槽组合特征构建，还原金属手把与把立锁紧时的定位结构，所有边角处均添加符合生产要求的圆角特征，避免锐边带来的安全隐患。材质渲染阶段，手把主体赋予哑光磨砂金属材质，模拟铝合金管材经阳极氧化后的表面质感，中部锁紧结构赋予深黑色硬质工程塑料材质，还原锁紧套的实际材质表现，渲染时采用柔和的工作室均匀布光，清晰展现管体弯折处的曲面流畅度与各段结构的衔接关系，无多余光影干扰结构观察。设计思路上，该手把采用休闲通勤自行车的弯型布局，两侧握持段向外下方倾斜，适配日常骑行时的自然手臂姿态，降低长时间握持的疲劳感，整体结构无多余装饰部件，在保证结构强度的前提下简化生产加工流程，管材一体弯折的结构设计减少了拼接焊缝，提升手把整体的结构稳定性与耐用性，模型各特征均保留完整参数，可根据不同车型的尺寸需求快速调整弯折角度、管长与管径参数，适配不同规格的自行车装配需求。
