平滑式人体工学手持雾化设备结构设计

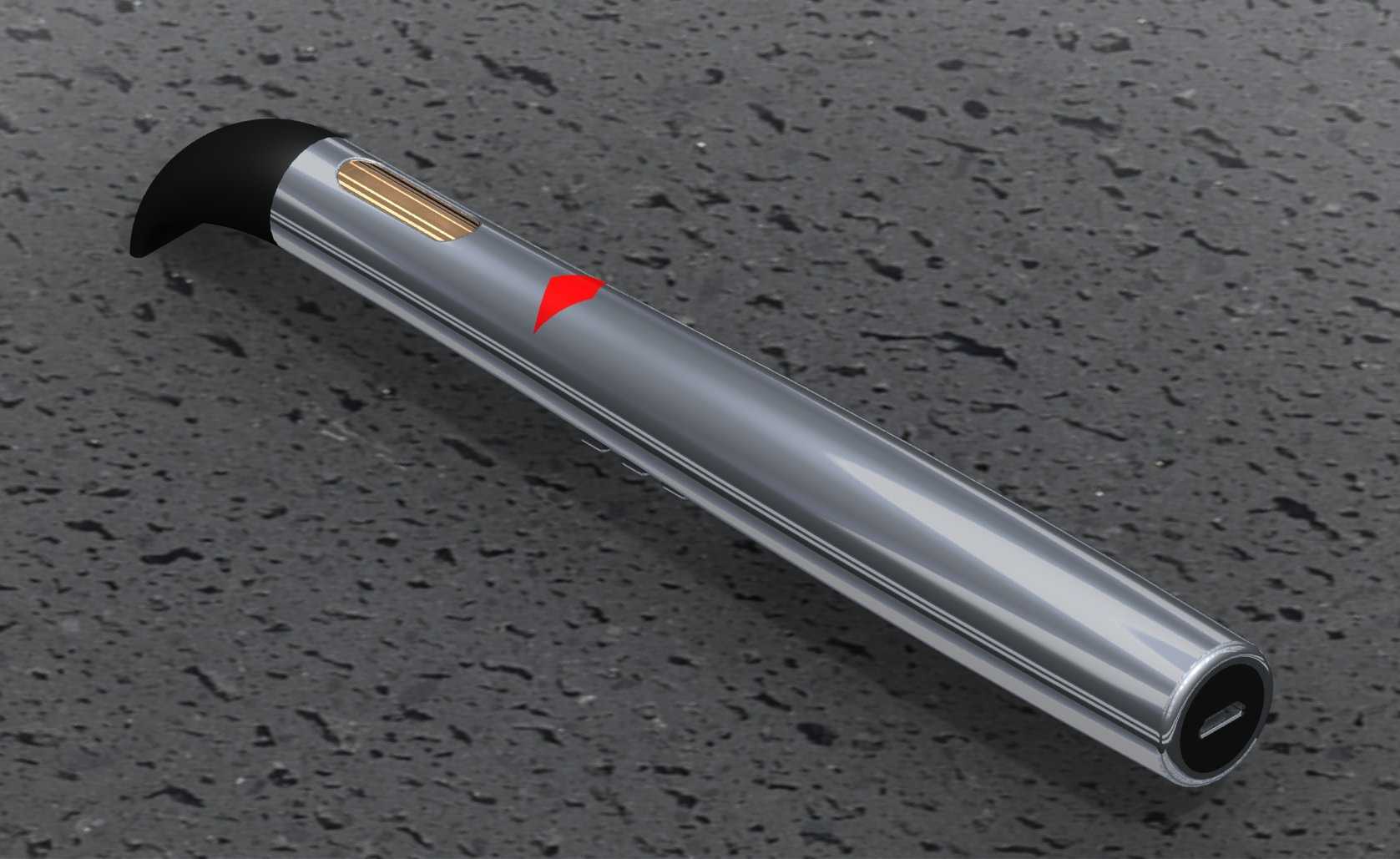

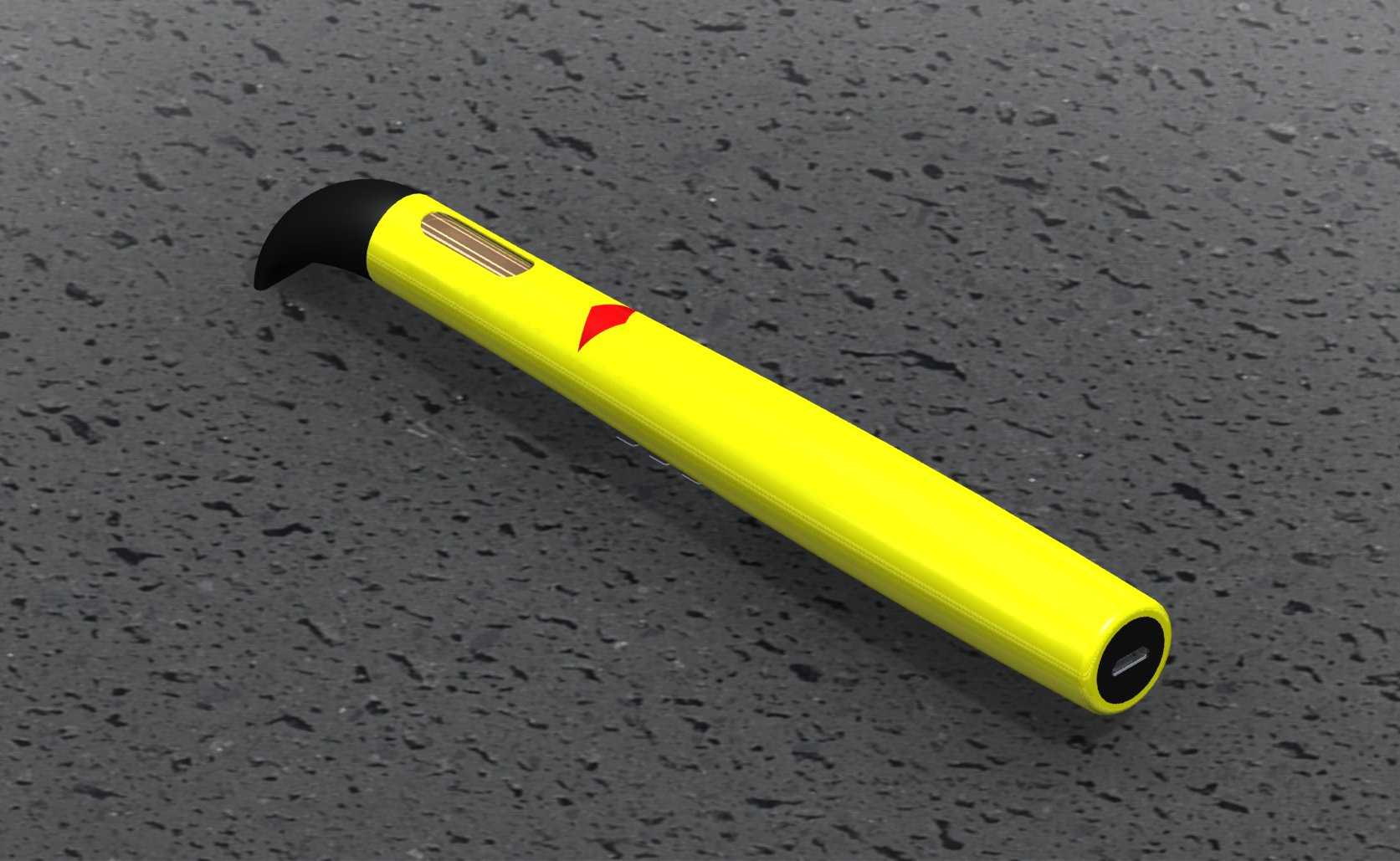

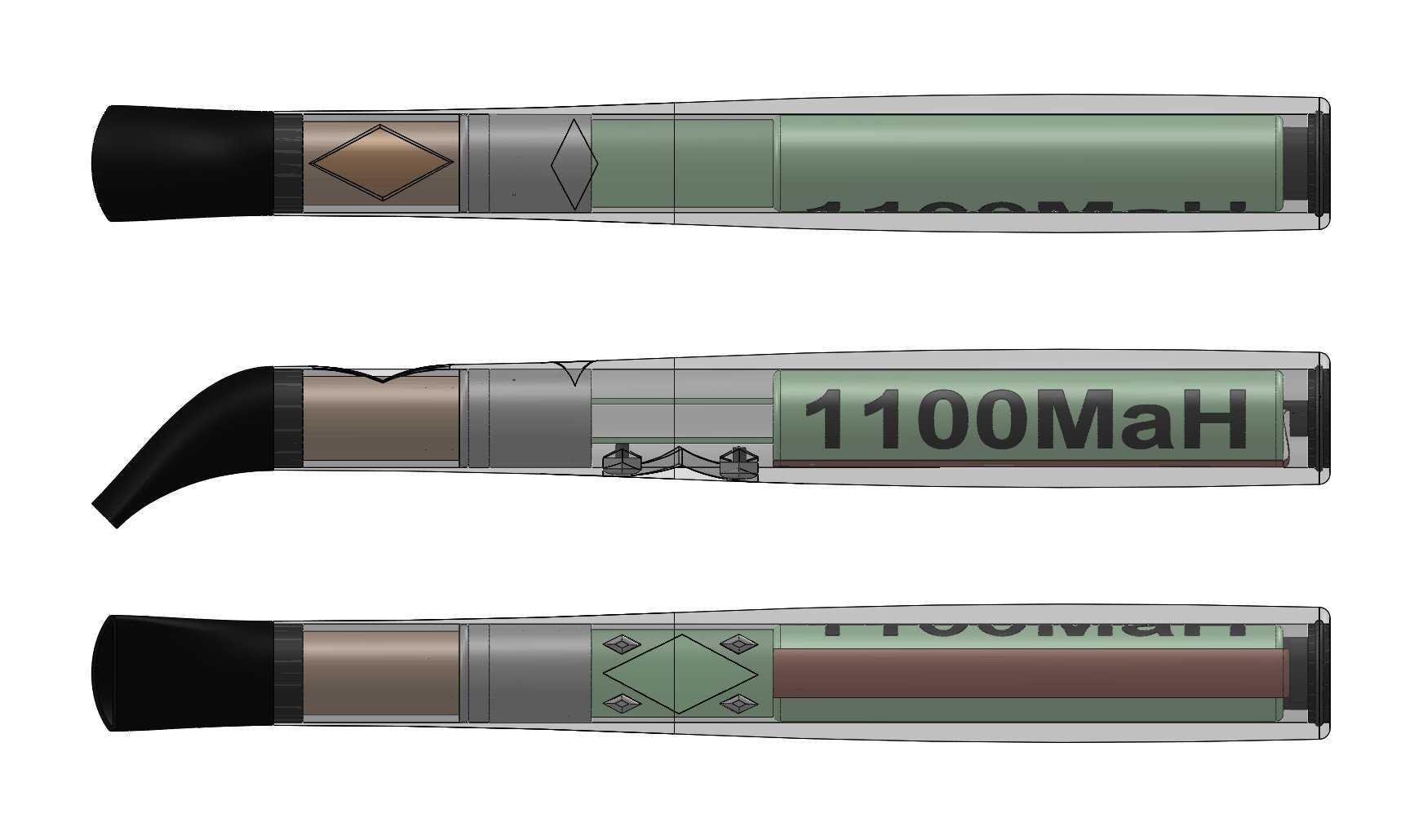

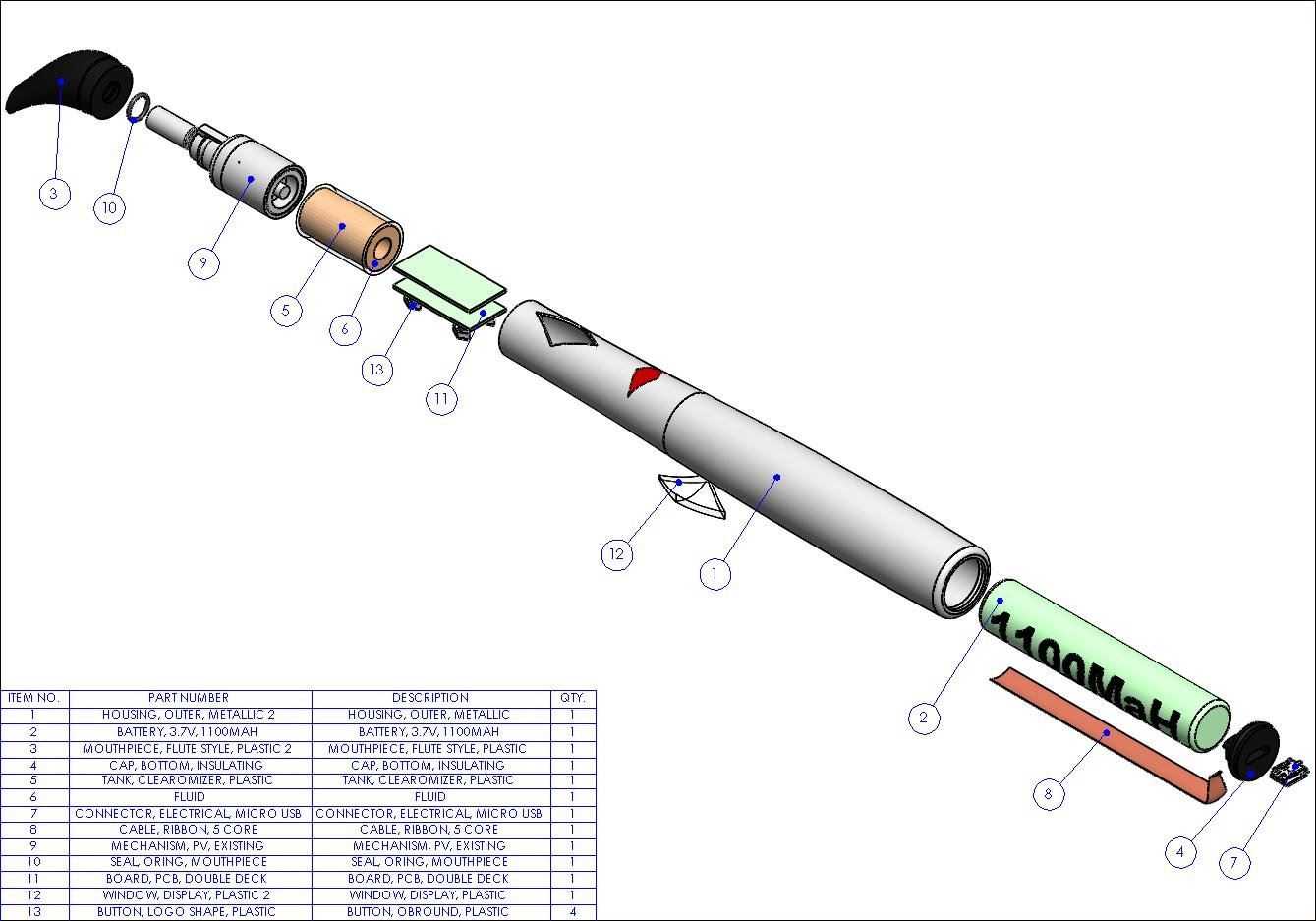

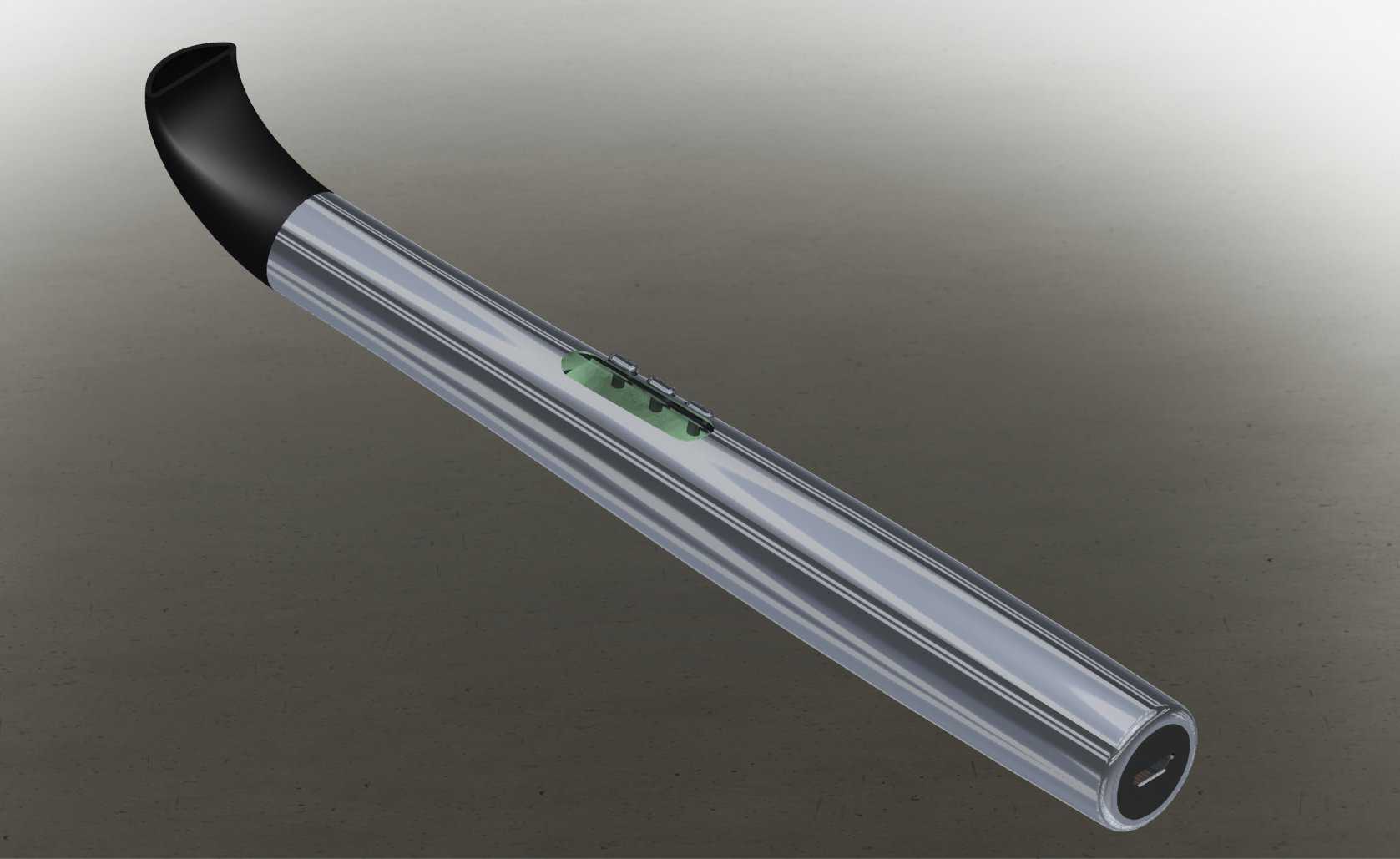

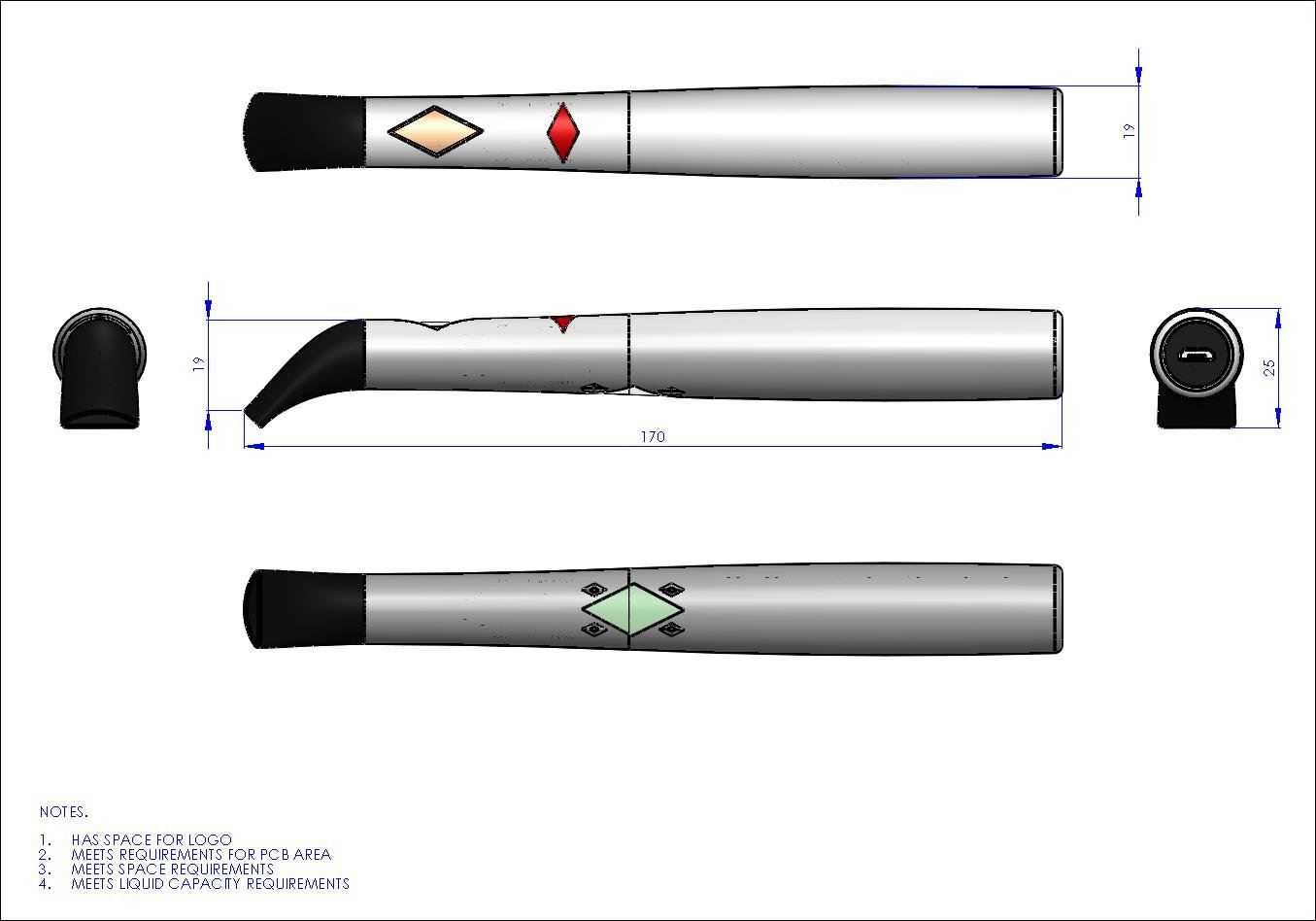

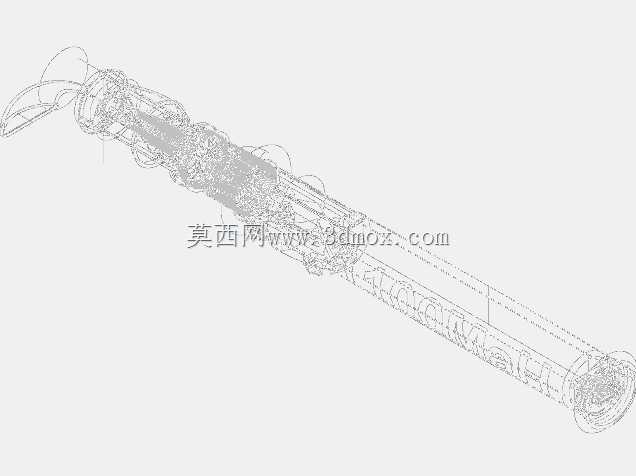

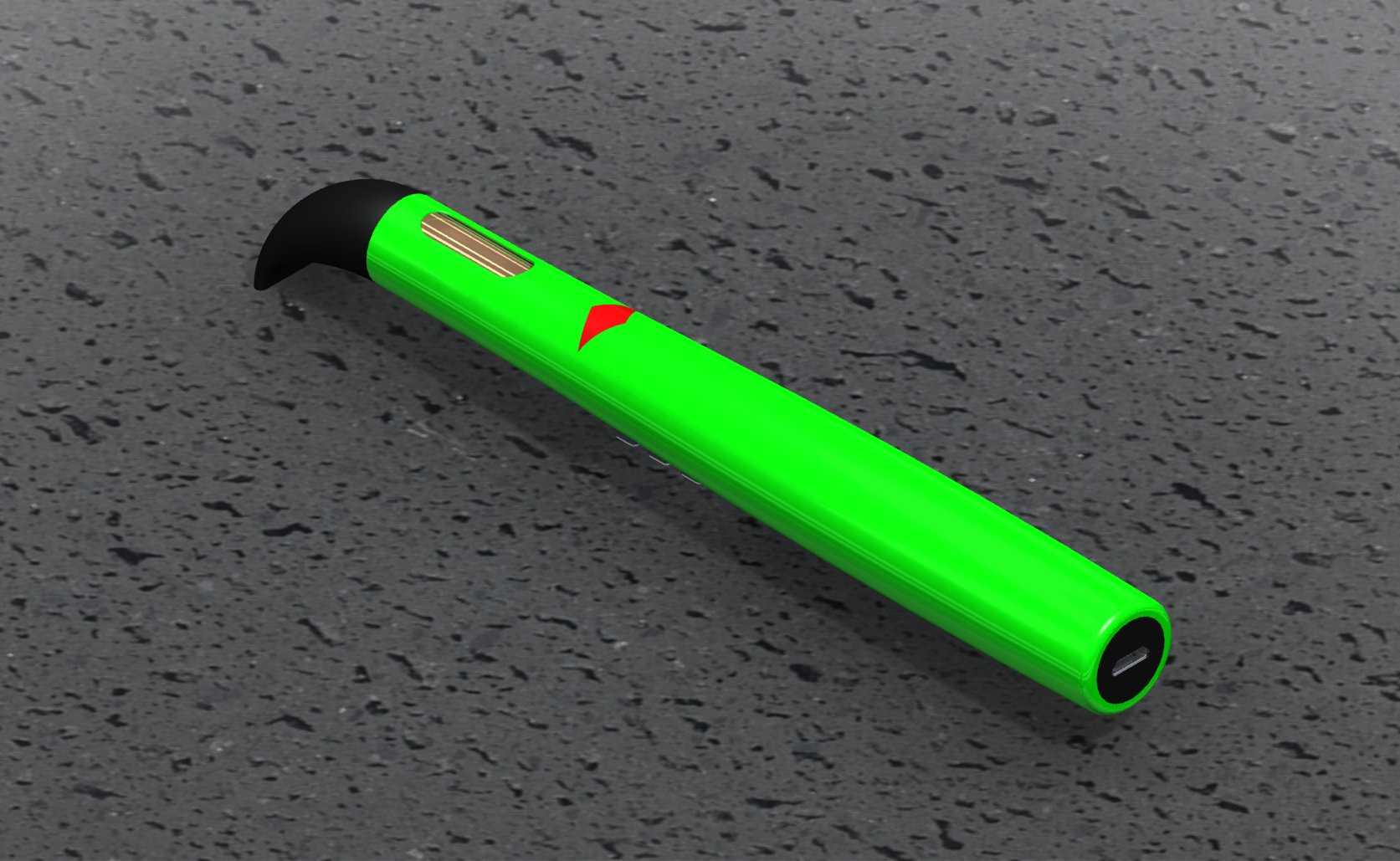

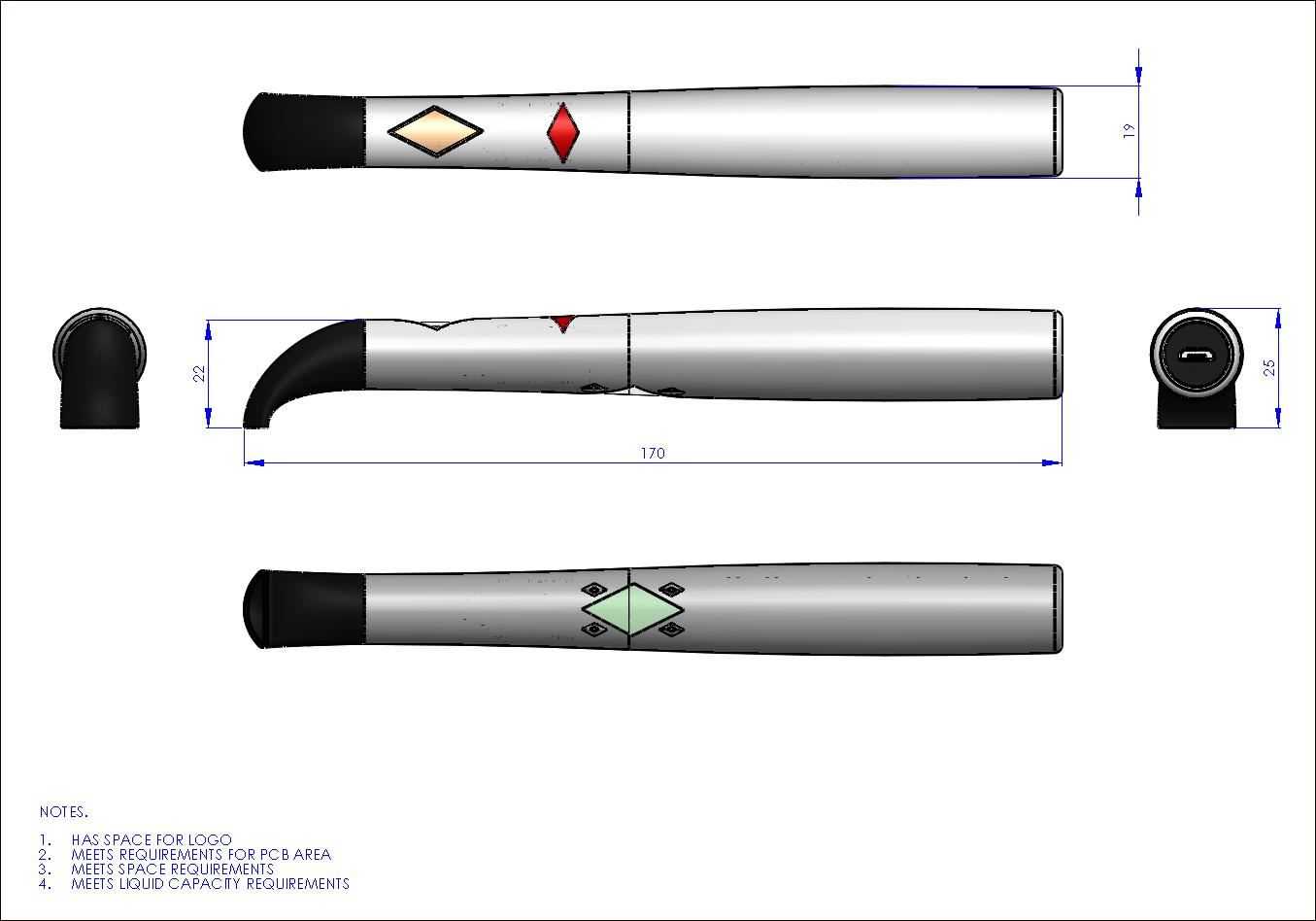

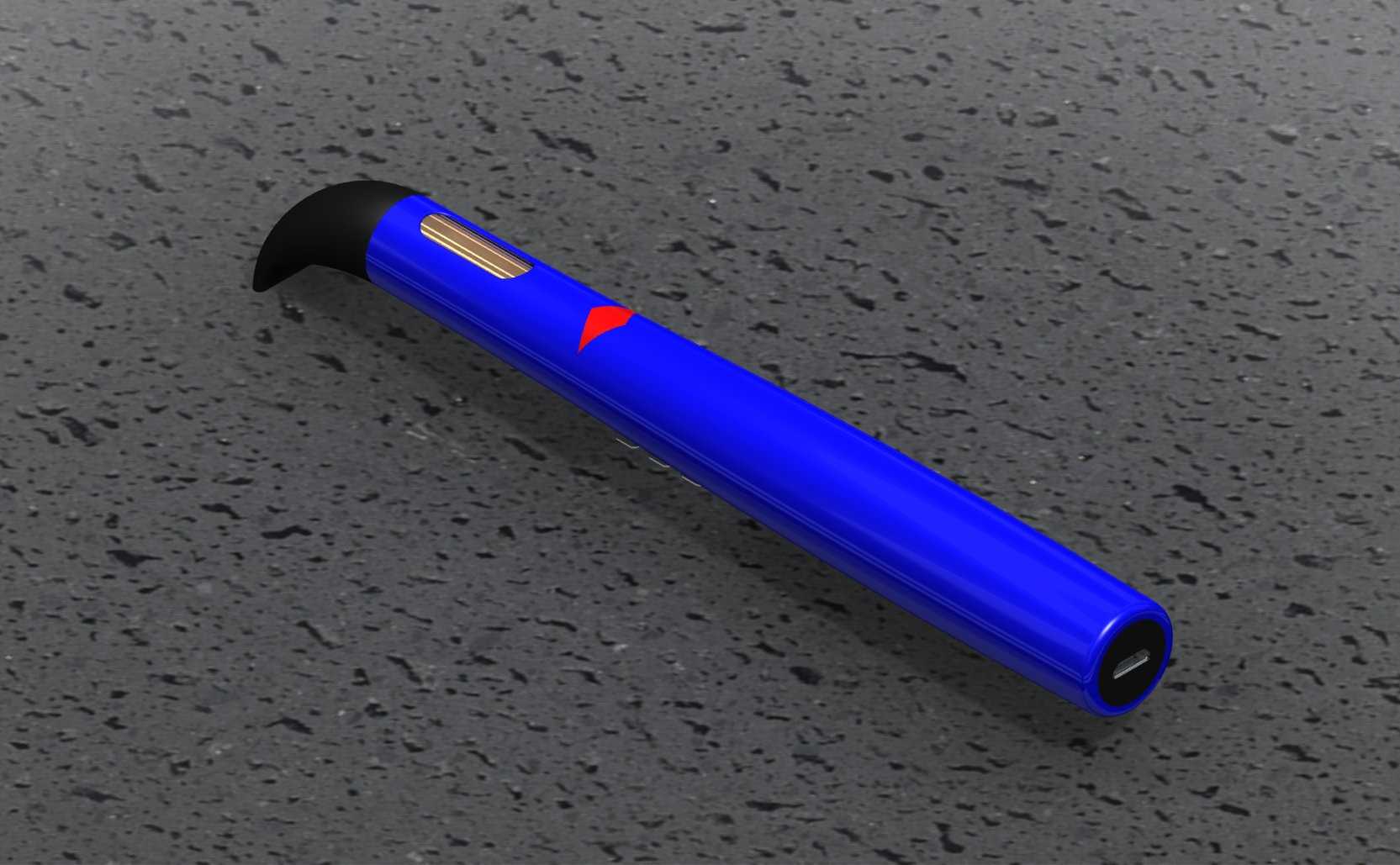

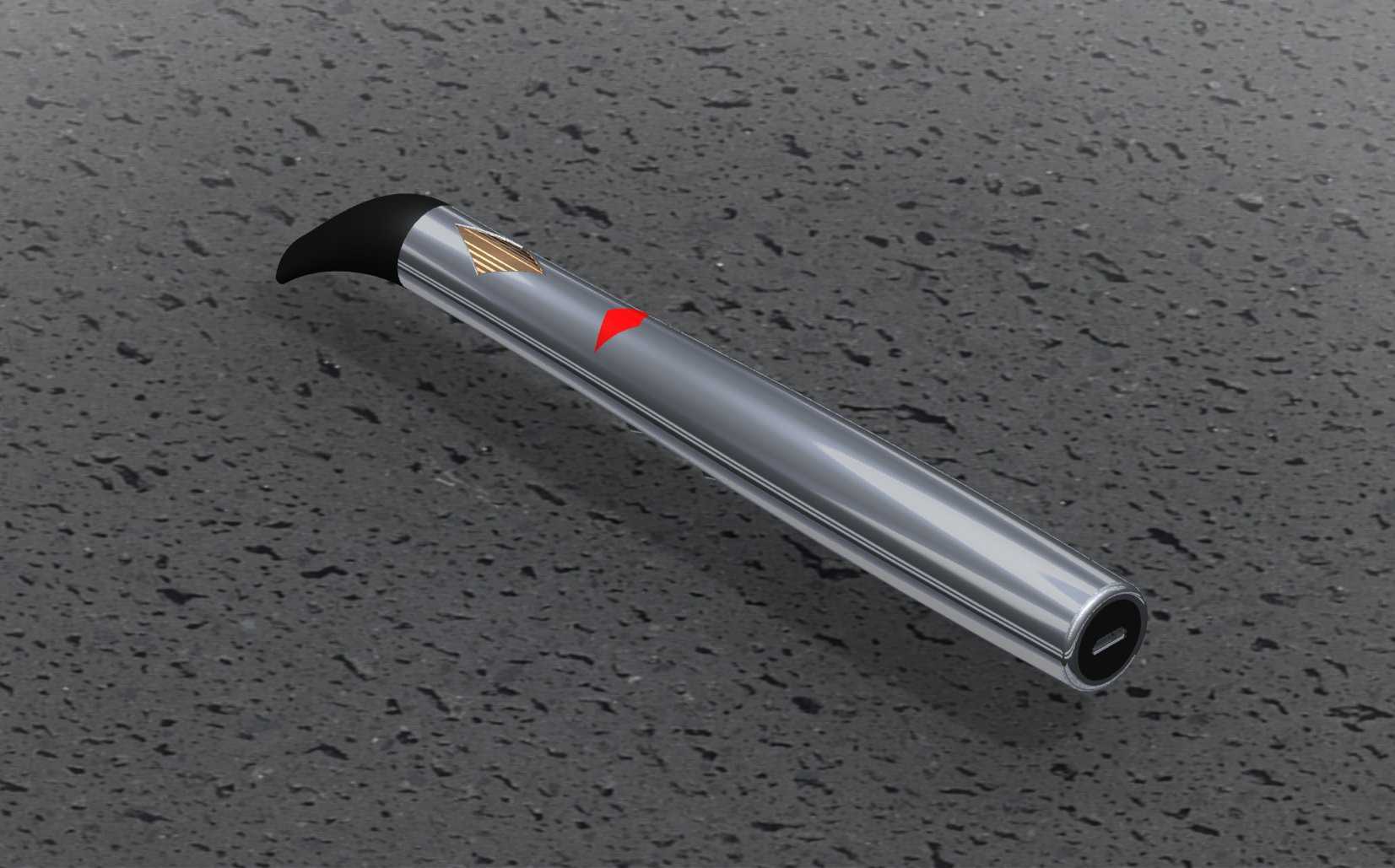

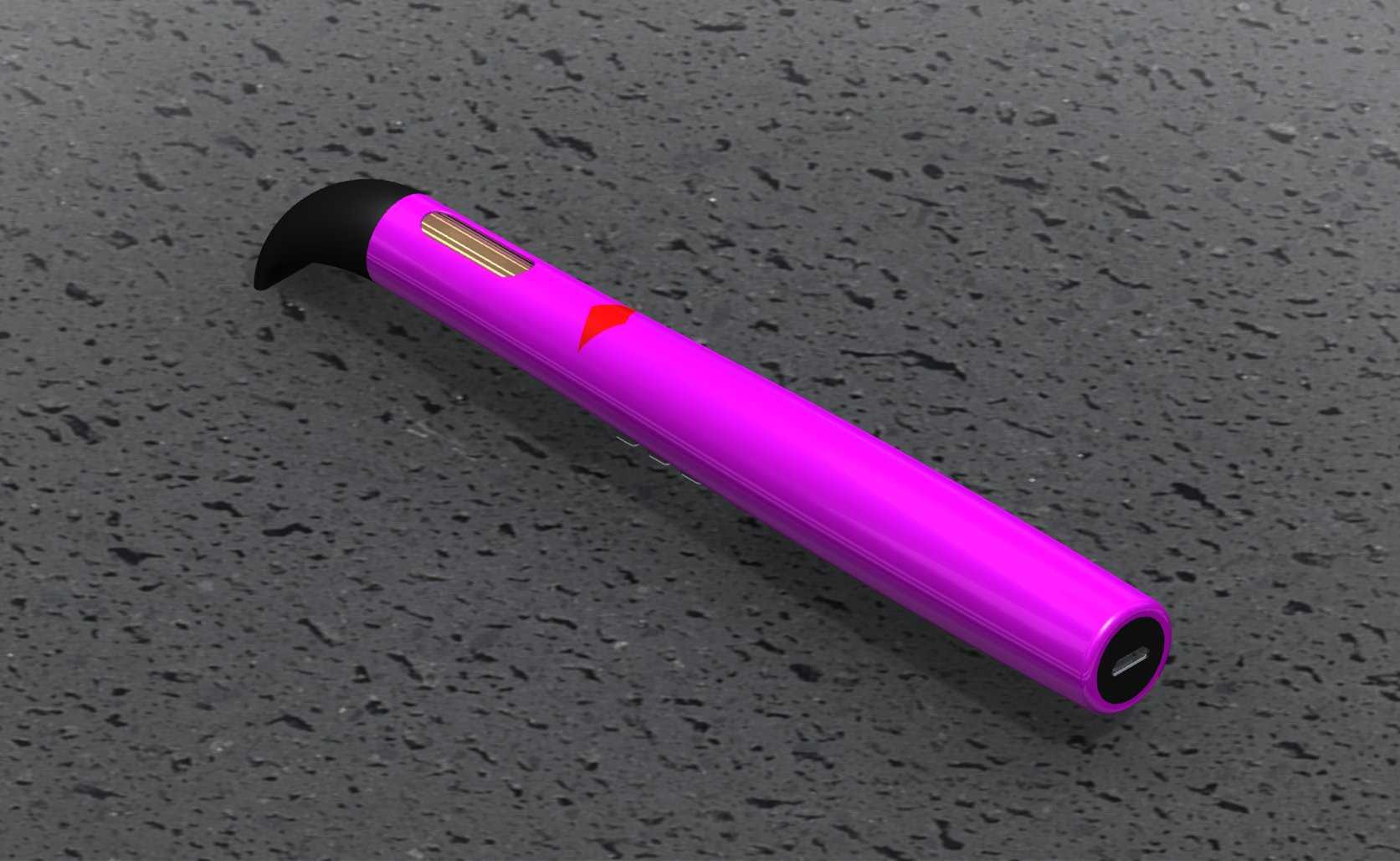

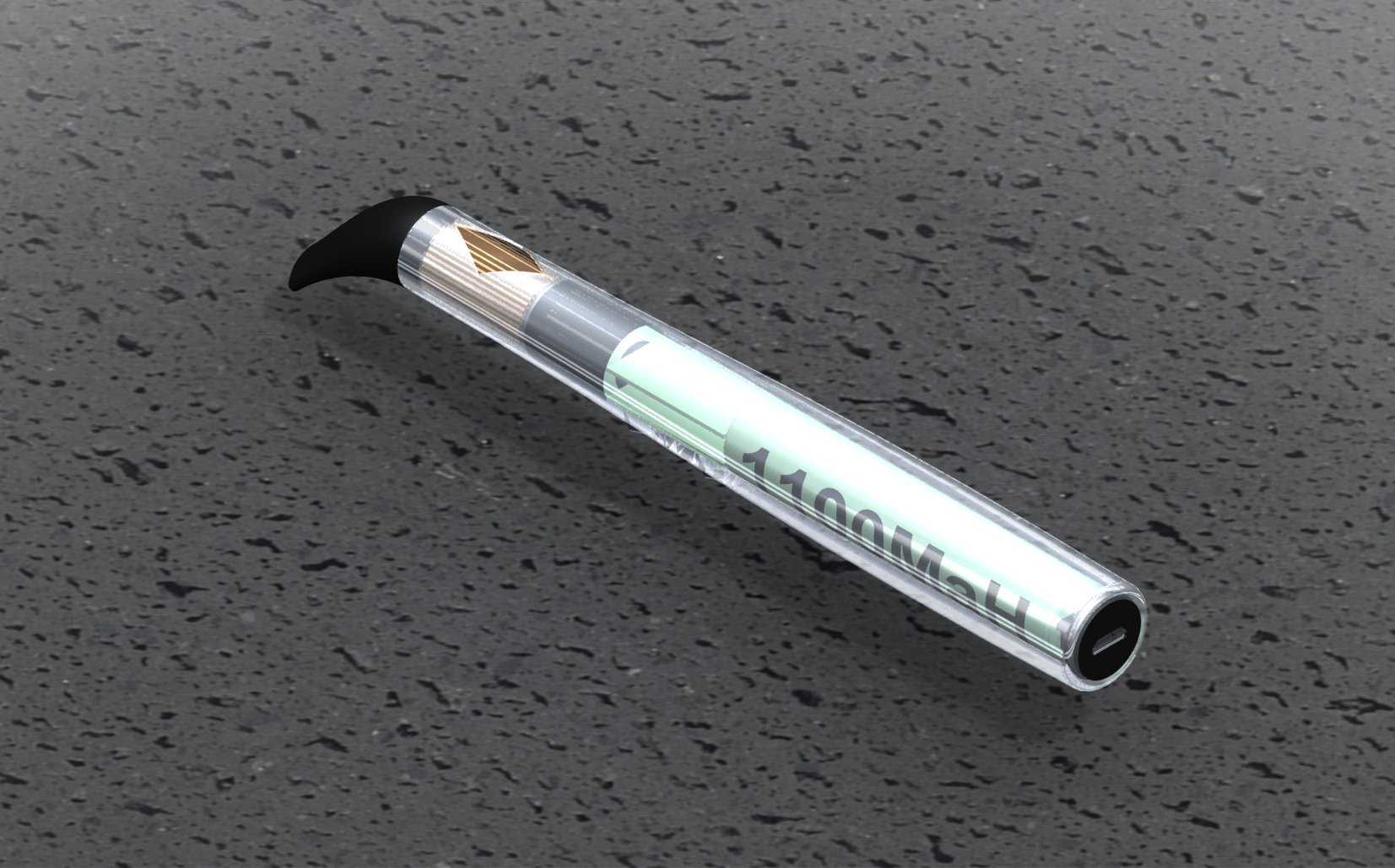

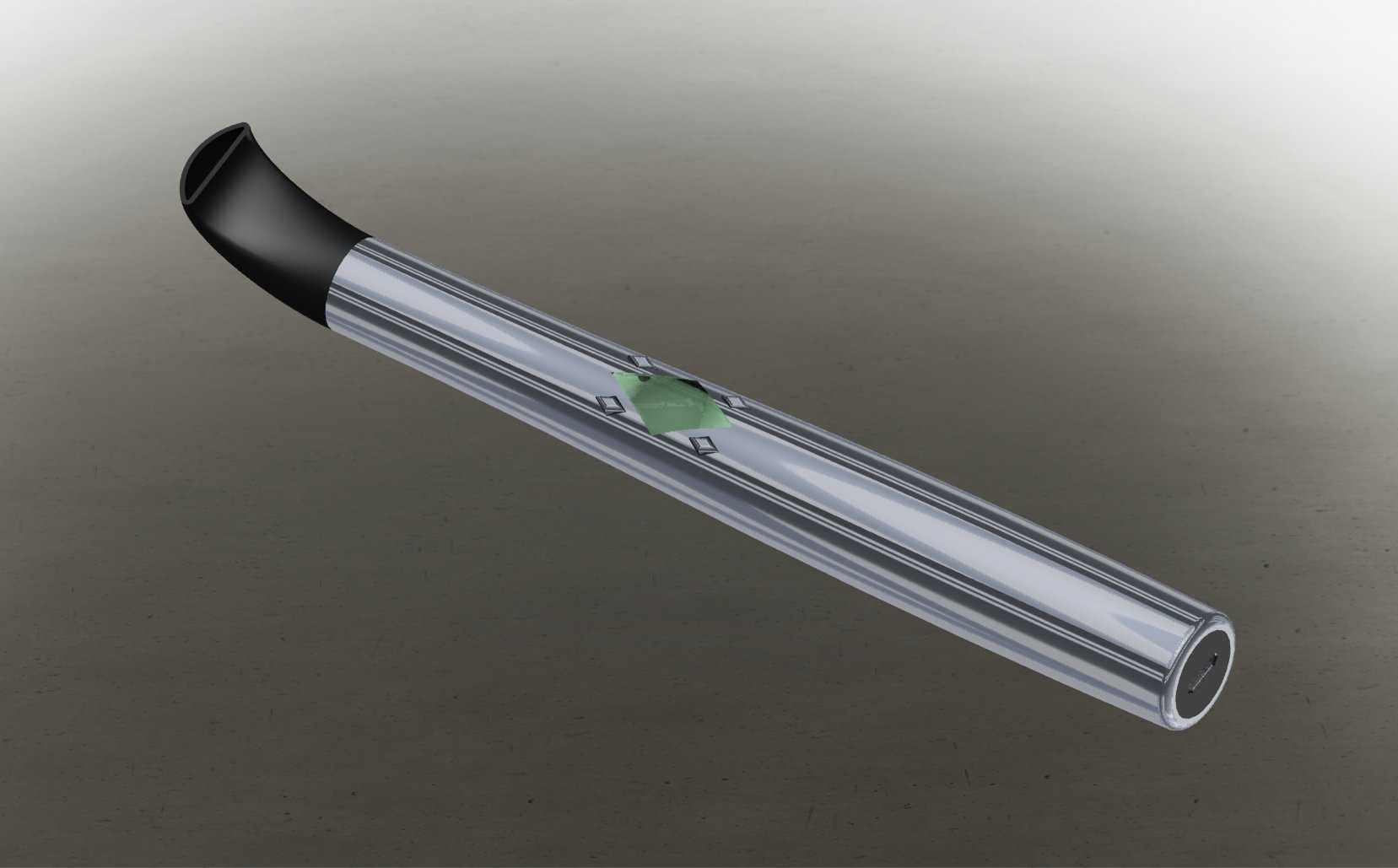

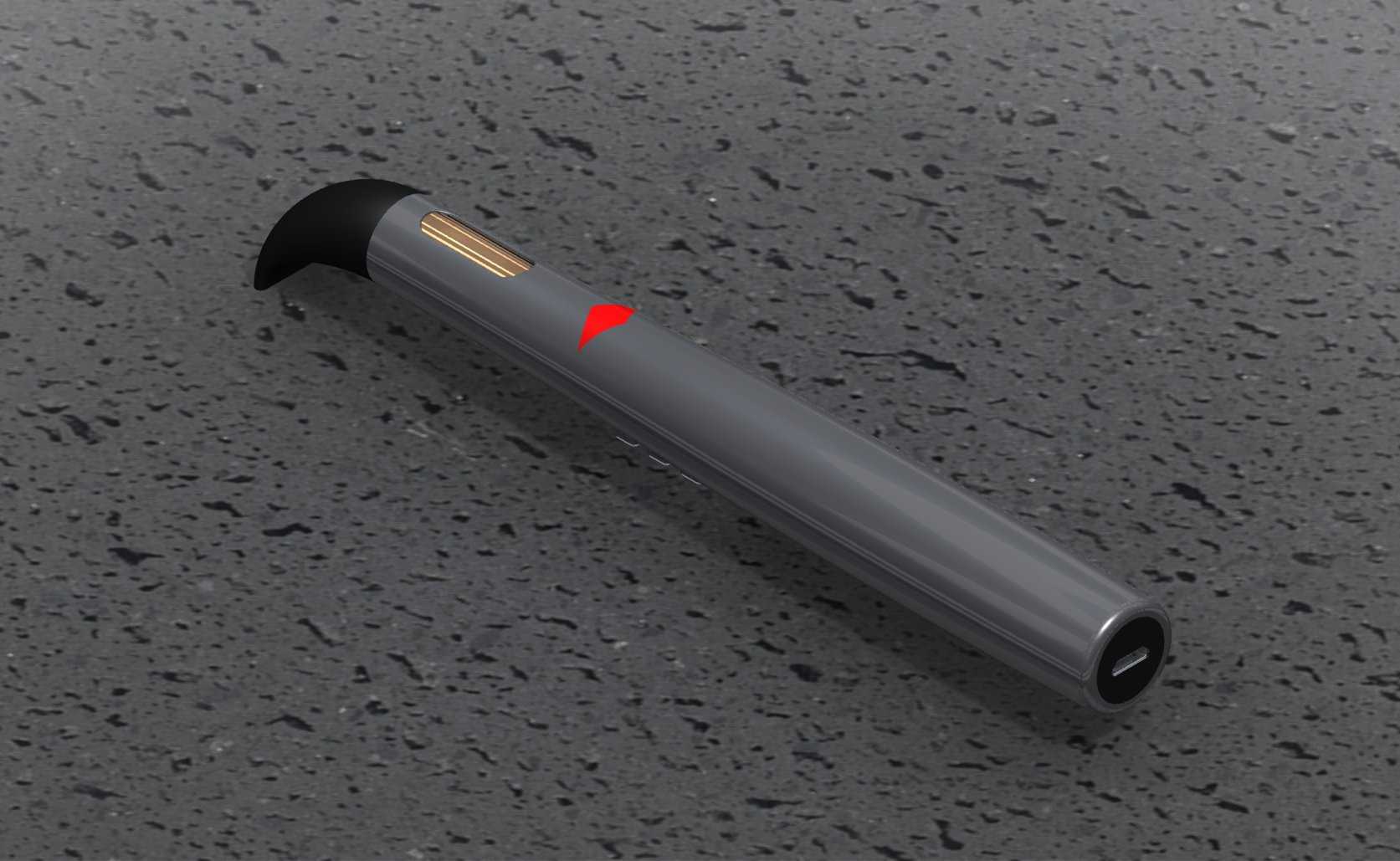

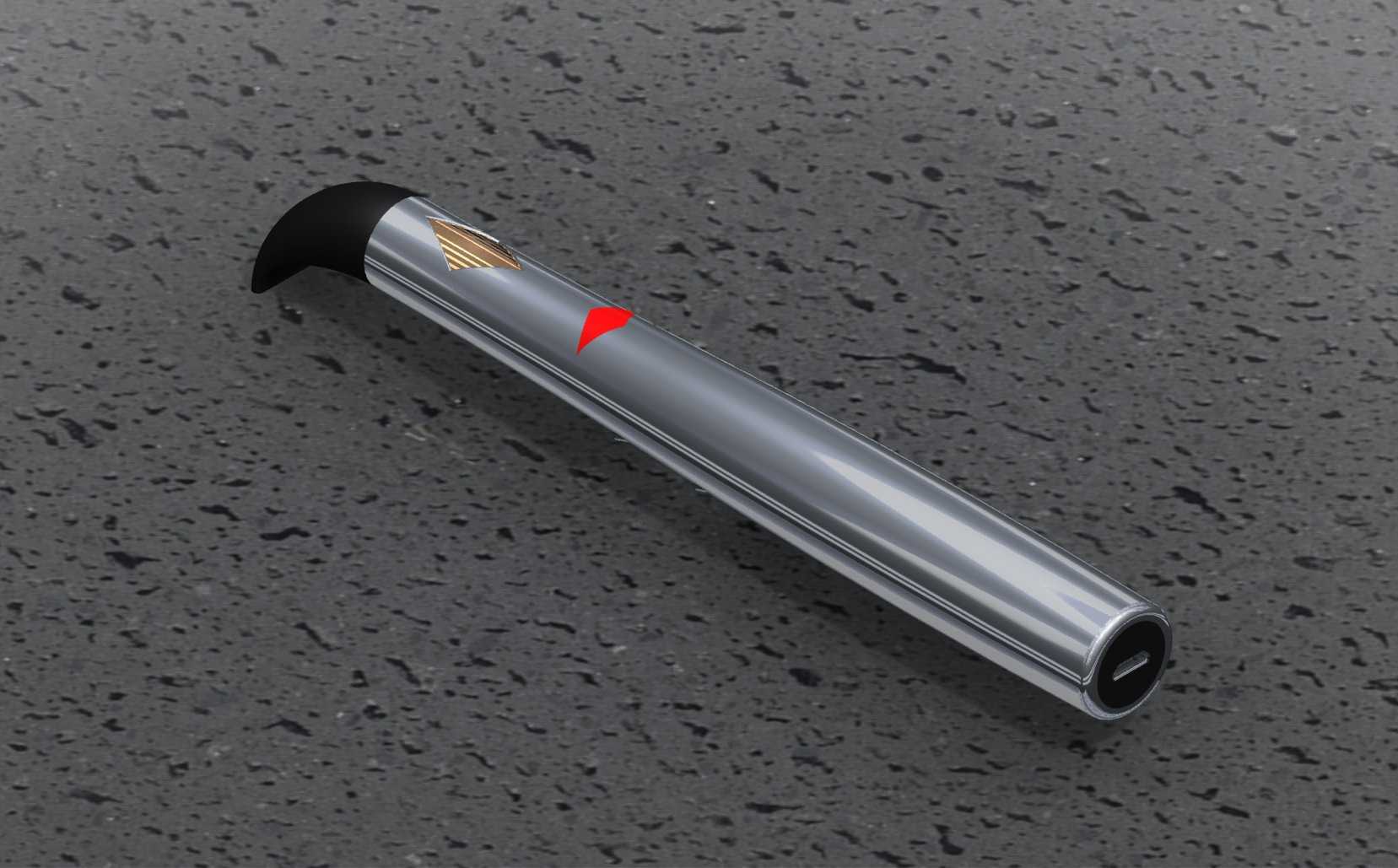

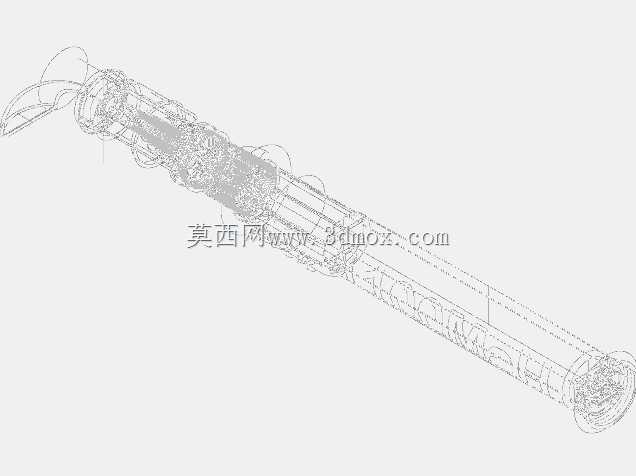

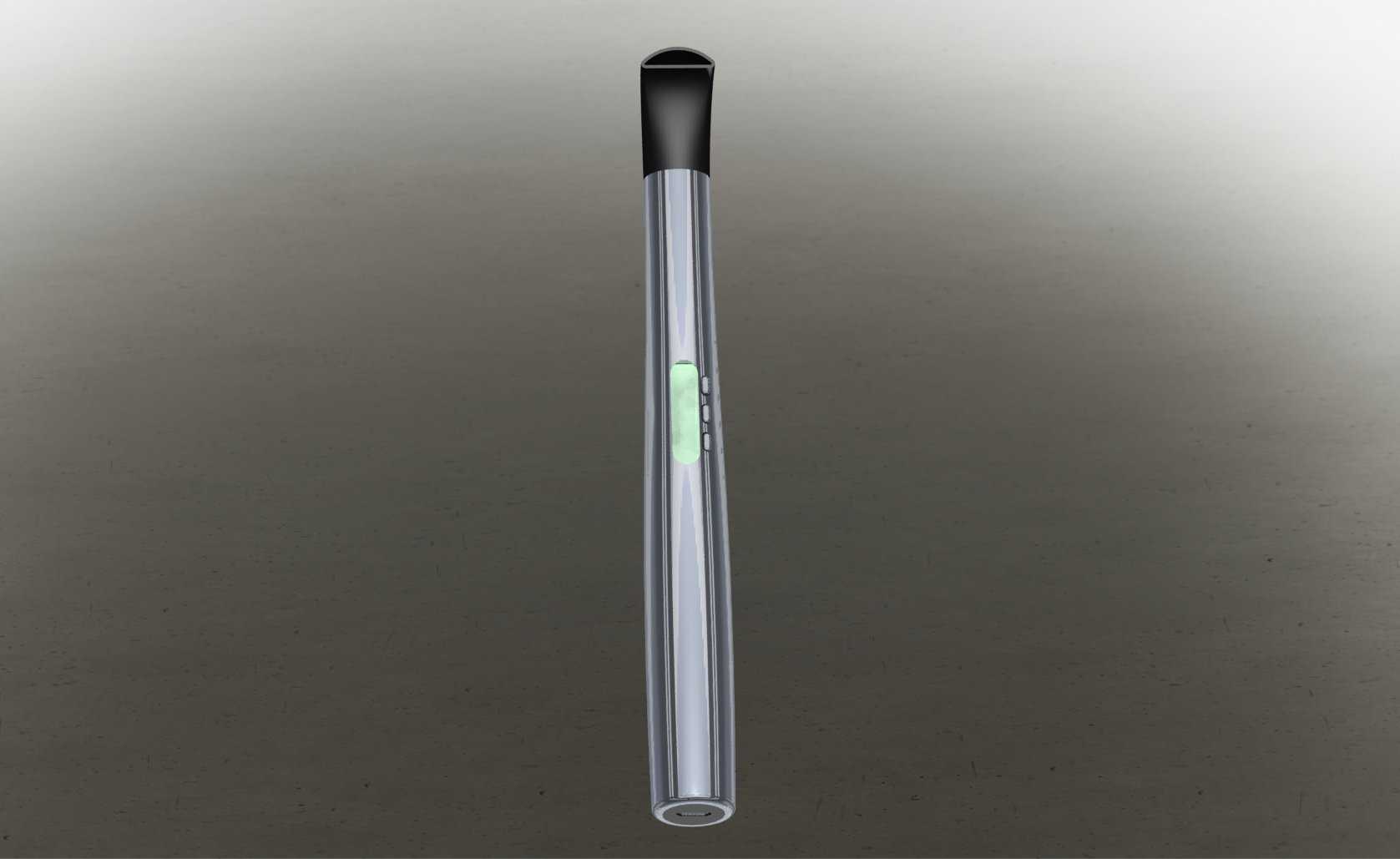

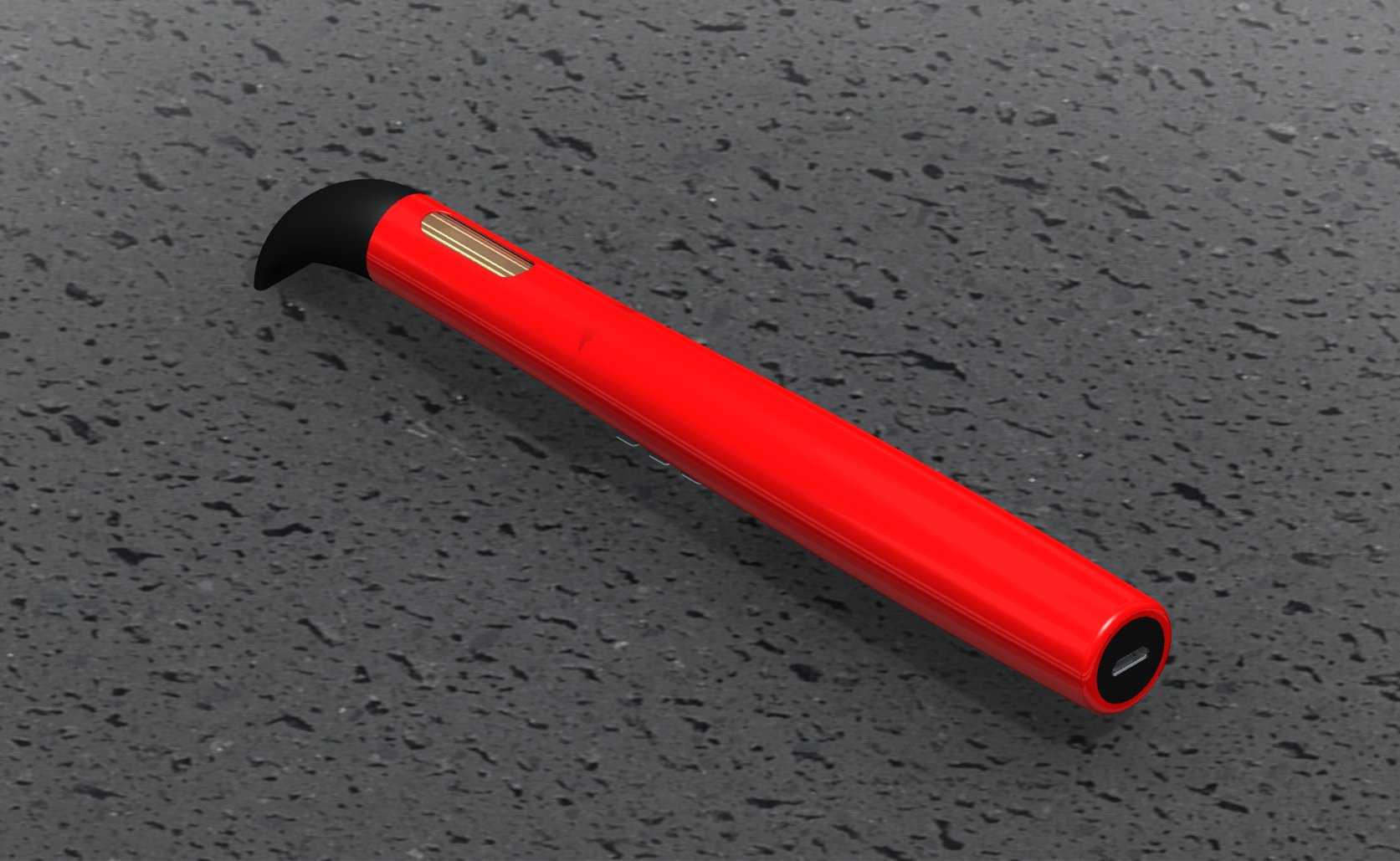

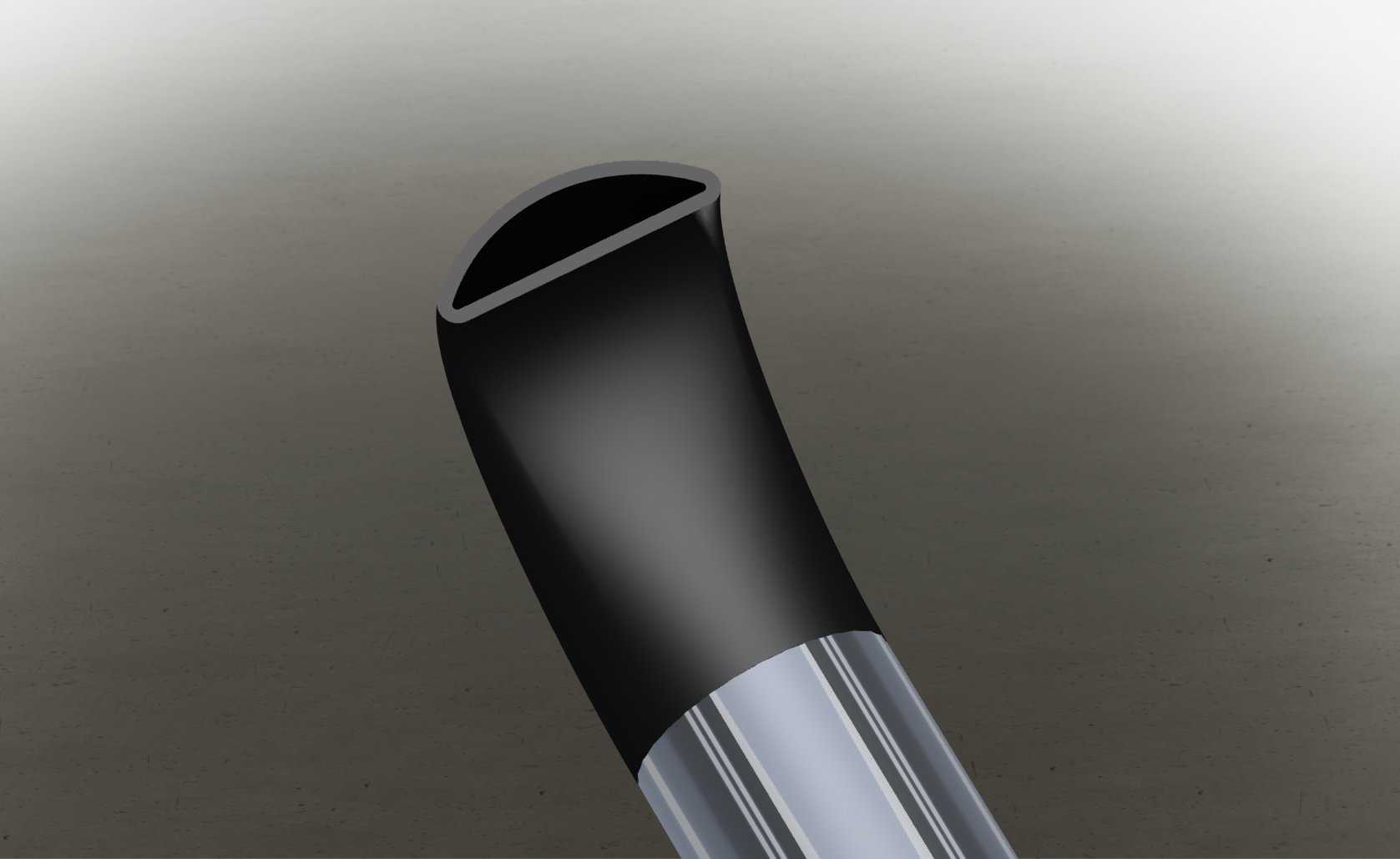

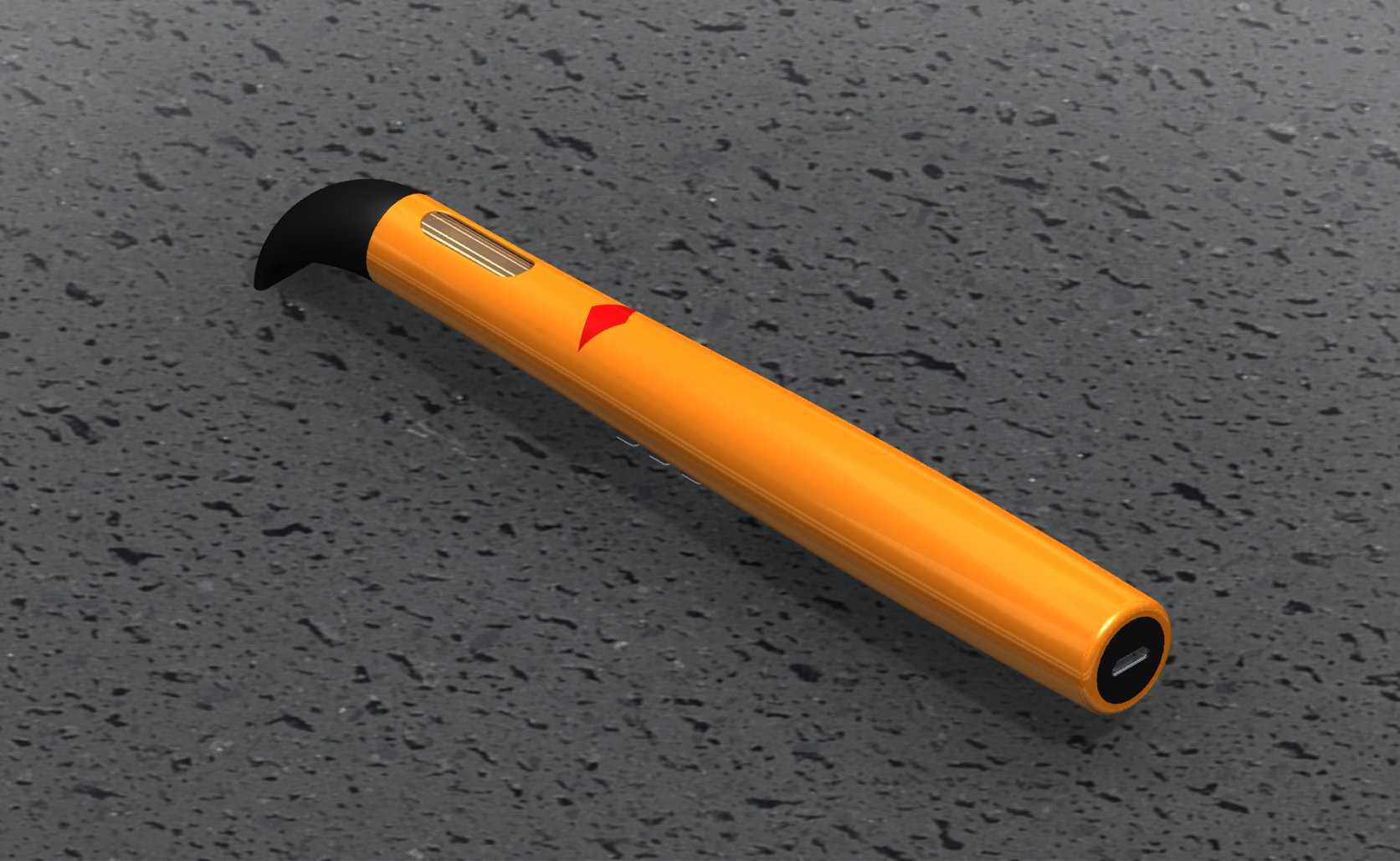

日常手持雾化类消费电子的使用场景中，多数传统直列结构设备存在握持贴合度差、使用时需刻意低头调整嘴部位置、操作按键触达不顺手的问题，本次设计围绕实际握持使用的全流程体验做结构优化，首先从使用姿态切入，将传统垂直的吸嘴角度调整为更贴合面部轮廓的倾斜角度，使用时无需大幅低头或扭转手腕，视线可保持正常平视状态，避免长时间使用带来的颈部与腕部劳损。设备内置1100mAh容量电芯，在保证续航能力的前提下，将机身直径从底部向吸嘴方向做渐变收窄处理，握持时掌心与机身曲面完全贴合，手指自然落位的区域刚好对应按键安装位，无论是含住吸嘴使用状态，还是将设备从口中取出单手握持操作，都能无需调整手位直接触达按键。结构设计上做了两种差异化版本，一种采用流畅平滑线条做整体外观过渡，另一种将徽标造型元素融入按键与显示窗口的外形设计，兼顾外观辨识度与操作手感；按键数量在传统三键基础上增设第四功能键，靠近底部USB端口位置集成白色LED补光组件，可兼顾临时手电照明功能。建模过程中先绘制机身整体旋转曲面轮廓，拆分吸嘴、中框、底盖三个主体装配段，再依次排布内部电芯仓、PCB安装位、按键固定槽、USB接口安装座的结构，所有内部安装尺寸匹配标准COTS零部件规格，预留最小的后期加工余量，减少后续开模与组装的适配成本；PCB组件集成逻辑控制电路、按键触发结构与显示模块，各装配段之间做卡扣与密封槽配合结构，保证日常使用中的密封性能。机身外壳表面处理可适配镀铬、不锈钢抛光、黑色阳极氧化等多种工艺，不同配色版本都能保持外观线条的完整性，内部管路尺寸完全匹配通用标准配件，无需额外定制连接件即可完成整机组装，装配流程上优先将电芯与PCB组件固定在中框内仓，再扣合底盖与吸嘴段，最后安装按键与外装饰件，整体装配步骤简洁，售后拆解维护也无需特殊工装。设计过程中反复调整吸嘴倾斜角度与机身曲面的过渡关系，避免出现棱角硌手的问题，同时保证内部电芯与管路的安装空间不被曲面压缩，所有安装边界都做了干涉检查，确认各零部件装配后无错位、无挤压，按键行程与触发反馈都符合日常消费电子的操作手感要求，USB端口选用标准通用型号，兼容常规充电线材，无需配备专用充电配件。
