层叠式注塑模具套组三维结构设计

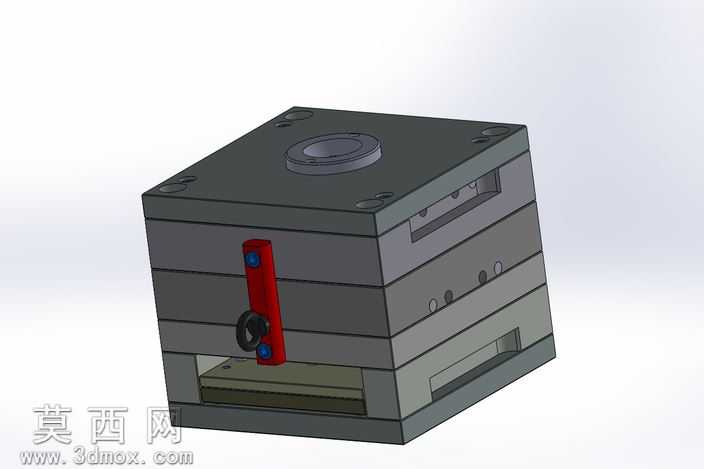

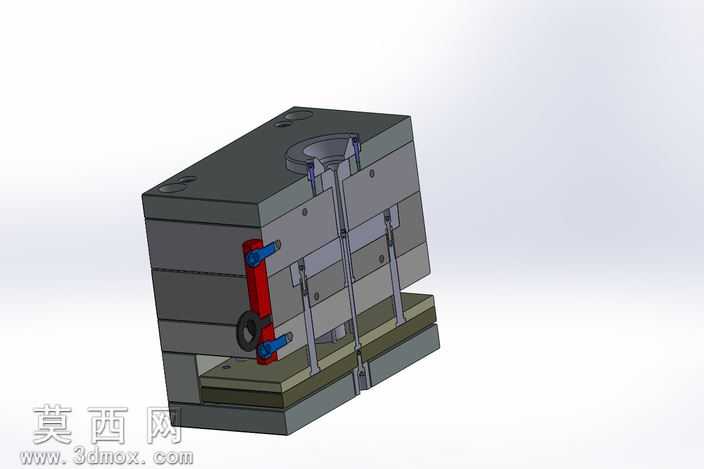

本作品为层叠式注塑模具套组的三维建模设计成果，整体采用模块化堆叠式结构布局，通过三维建模软件完成全参数化的零件建模与整体装配，完整还原了标准注塑模架的分层构造逻辑。建模过程中首先搭建模架的基准坐标系，按照注塑模具的功能分区依次完成定模座板、定模板、动模板、支承板、垫块、动模座板等核心板件的实体建模，每一块板件上的安装孔、定位槽、冷却水道预留位都严格遵循注塑模具的设计规范进行参数化绘制，保证各板件装配时的孔位同轴度与配合精度。模型的材质渲染贴合工业模具的真实质感，主体模架板件采用哑光钢材材质表现，还原模具钢经精加工后的细腻金属质感，侧面的红色锁模构件采用醒目的工程塑料与金属结合的材质表现，黑色的锁紧手柄做了防滑纹理的细节建模，顶部的定位圈采用高亮金属材质突出其定位功能，整体渲染光影柔和，清晰区分不同功能构件的材质差异。结构设计上，该模具套组采用多板层叠的结构形式，侧面设置的红色锁模组件用于模具开合过程中的行程限位与锁止，保证模具在注塑保压阶段的合模精度，避免溢料问题；各层板件之间设置了精准的导向定位结构，预留的顶出机构安装位、浇注系统通道都在模型中做了清晰的结构表达，完整呈现了注塑模具从浇注、成型到顶出的全流程结构载体。设计思路围绕标准化模架的通用适配性展开，在保证结构强度的前提下优化各板件的厚度与安装位布局，既满足注塑生产时的结构刚性要求，也兼顾了模具加工与装配的工艺可行性，模型的所有装配约束都按照实际模具的装配关系进行设置，可直观演示模具的开合动作逻辑，清晰展示各构件在模具工作过程中的运动配合关系，为同类注塑模具的结构设计与模架选型提供直观的三维参考。
