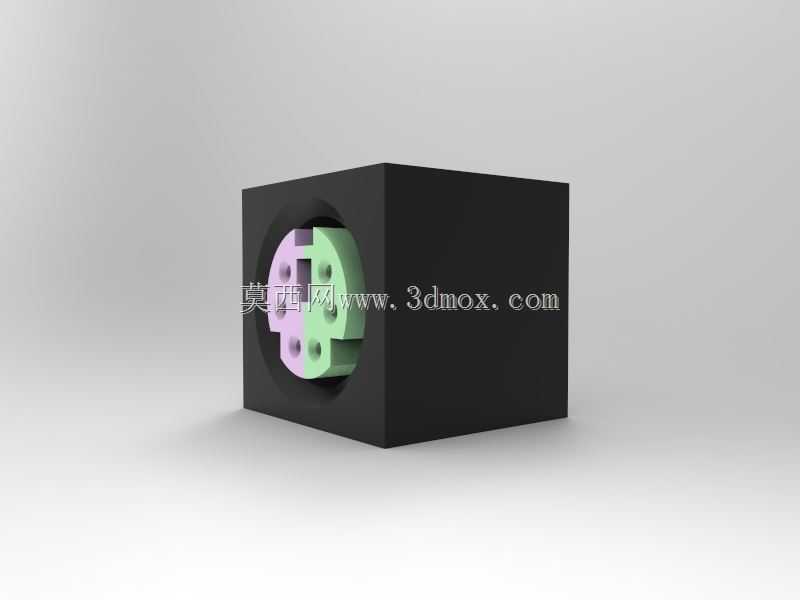

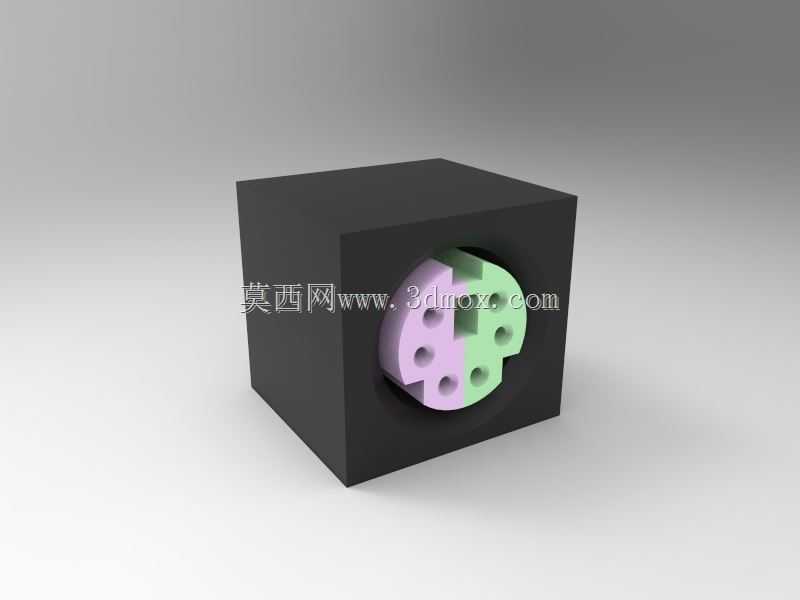

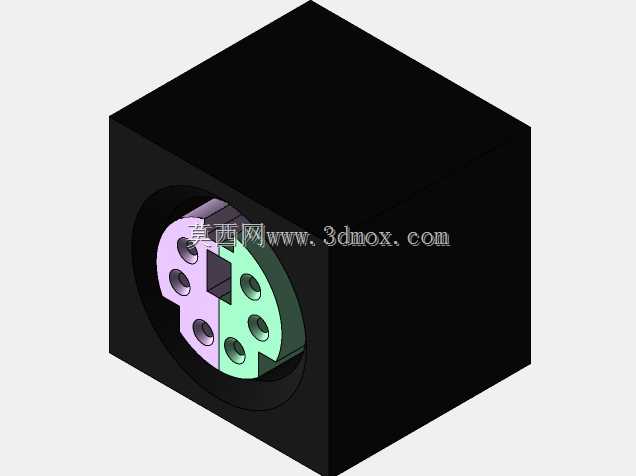

台式机主板PS2圆形外接接口结构模型

项目分类:3D模型 发布时间:2021-09-18 ID:279105
  • 台式机主板PS2圆形外接接口结构模型
  • 台式机主板PS2圆形外接接口结构模型
  • 台式机主板PS2圆形外接接口结构模型

做工控机、老式台式主板外设接口选型时,PS/2端口是绕不开的经典接插结构,这类接口早年承担键盘、鼠标的有线连接功能,即便当下USB接口普及,不少工业控制设备仍保留该端口,避免工业现场USB接口易被误拔、驱动兼容性波动的问题,在抗干扰要求高的工控场景里,PS/2端口的直连扫描机制无协议握手延迟,更适配需要稳定输入的数控操作工位。建模时先从安装边界入手,这类端口嵌装在机箱面板或主板IO挡片位置,外部方形安装座的边长要匹配标准IO挡片的开孔公差,座体深度要预留焊脚穿过PCB的余量,不能和主板背面的电容、焊盘产生干涉。内部的插芯分色区分键盘、鼠标通道,半圆拼合的绝缘基座上要均匀排布6个圆形插针孔,孔位的同轴度要控制在合理公差内,保证公头插入时每根插针都能顺利对位,不会出现弯针、接触不良的问题。画图时先绘制外部方形安装基体,拉伸切除出内部容纳插芯的空腔,再分别做两个半圆弧的绝缘插芯,在插芯面上阵列插针过孔,注意两个半芯的拼合定位凸台要做小角度拔模,方便注塑生产时脱模。之后给插芯赋予不同的分色材质,区分两个通道的功能区域,最后在安装座两侧做卡扣限位结构,保证端口卡入面板开孔后不会前后窜动。建模过程中要注意插芯和外壳的配合间隙,不能留过大缝隙导致灰尘进入端口内部,也不能间隙过小造成装配困难,插针孔的深度要匹配标准PS/2公头的插针长度,保证插入后接触行程足够,不会出现虚接。这类接口的安装定位柱要和PCB上的定位孔精准对齐,过波峰焊时不会出现偏移,日常使用中端口的插拔寿命要满足千次以上的插拔要求,所以插芯的材质选型对应建模时的壁厚要留够,避免多次插拔后插芯开裂。
