PS/2与双USB组合式端口接口组件

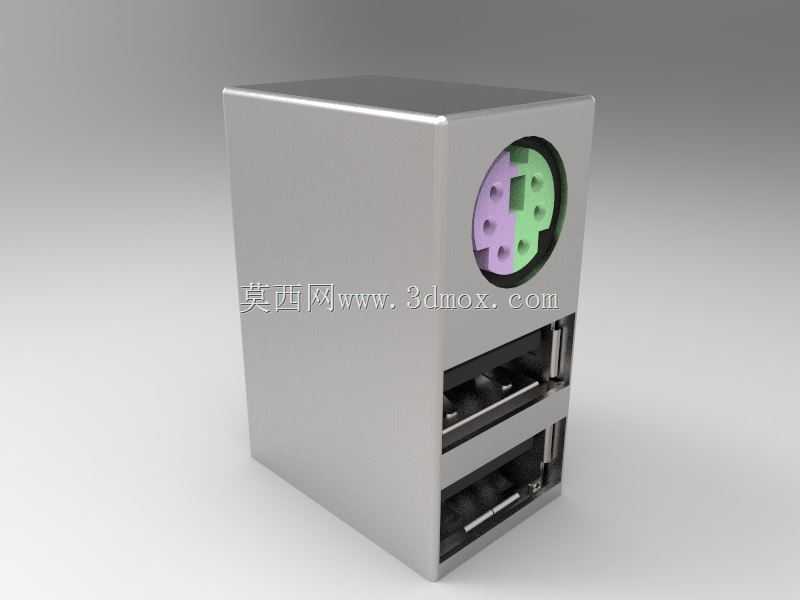

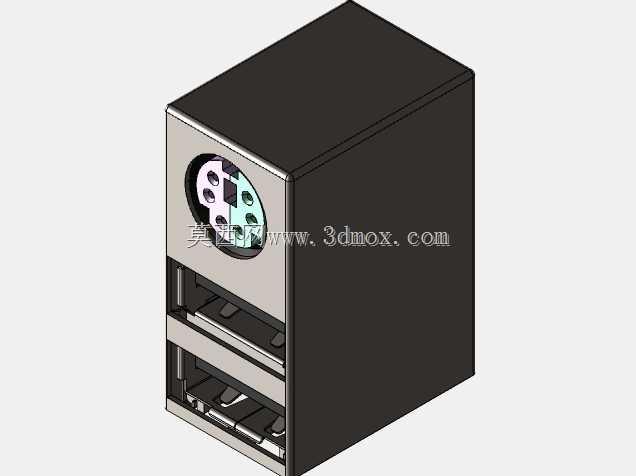

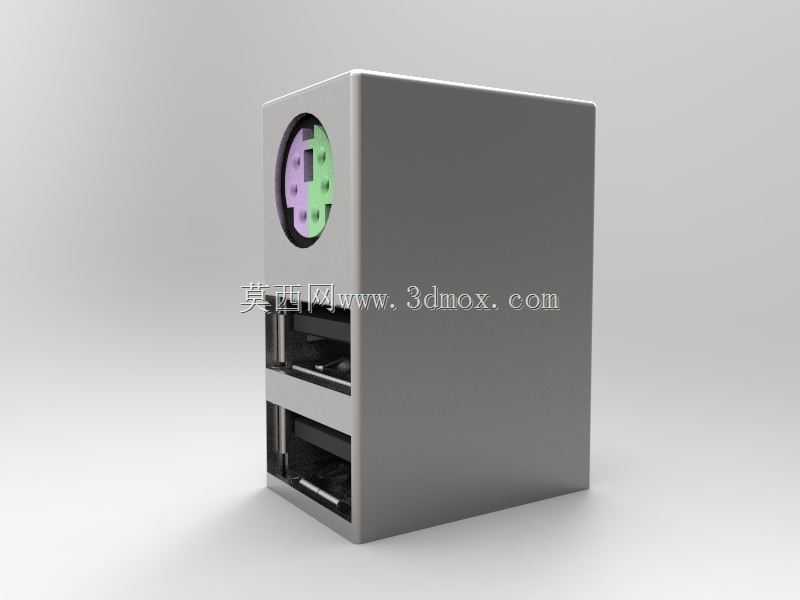

这类组合端口组件多用于台式计算机主板后置IO面板、工业工控机前置扩展接口区、嵌入式设备外接交互端口模块等场景，核心作用是整合传统PS/2键鼠接口与两路USB数据传输接口，在有限的面板安装空间内完成多类外设的信号连通，避免零散接口排布占用过多设备壳体空间，同时统一接口安装基准，减少装配时的对位调整工作量。从功能特性来看，该组件将圆形PS/2接口与两个层叠排布的USB接口集成在同一金属安装基座上，基座采用屏蔽金属壳体包裹内部接插端子，既可以隔绝外部电磁信号对数据传输的干扰，也能为接插部位提供结构支撑，避免频繁插拔导致接口松脱移位。设计过程中首先要确定各接口的安装间距，PS/2接口的圆形开孔需匹配标准PS/2插头的外径尺寸，两个USB接口的层叠间距要满足双插头同时插拔时的操作空间，不会出现相邻插头干涉的情况；金属基座的外形尺寸要适配标准机箱面板的IO开口尺寸，安装边预留的固定卡扣位置要和机箱面板的卡槽对位，确保装配后组件与面板贴合平整，无凸起或缝隙。建模阶段先绘制金属基座的整体外形轮廓，拉伸生成基座主体后，分别切除PS/2接口的圆形安装位、两个USB接口的矩形安装位，再逐一构建内部的端子固定槽、屏蔽弹片结构、侧边安装卡扣的细节特征；完成主体结构后，对接口边缘的插拔导向倒角做细化处理，所有棱角位置做R0.3左右的圆角过渡，避免加工或装配时割手，同时匹配钣金冲压加工的工艺要求，减少应力集中点。建模完成后要做装配干涉检查，模拟PS/2插头、双USB插头同时插入的状态，确认各插头之间、插头与基座壳体之间无结构冲突，同时核对安装基座的固定孔位、卡扣位置与通用机箱面板的安装尺寸公差，确保组件可以直接替换同规格的标准端口模块，无需额外改孔调整。这类集成端口组件相比零散单独安装的接口，能大幅减少设备面板的开孔数量，降低面板加工的工序复杂度，同时统一的屏蔽基座能提升接口区域的电磁防护能力，适合在对空间利用率、信号稳定性有要求的工控设备、商用台式机、自助服务终端等设备上使用。
