圆头木柄家用维修敲击锤子结构设计

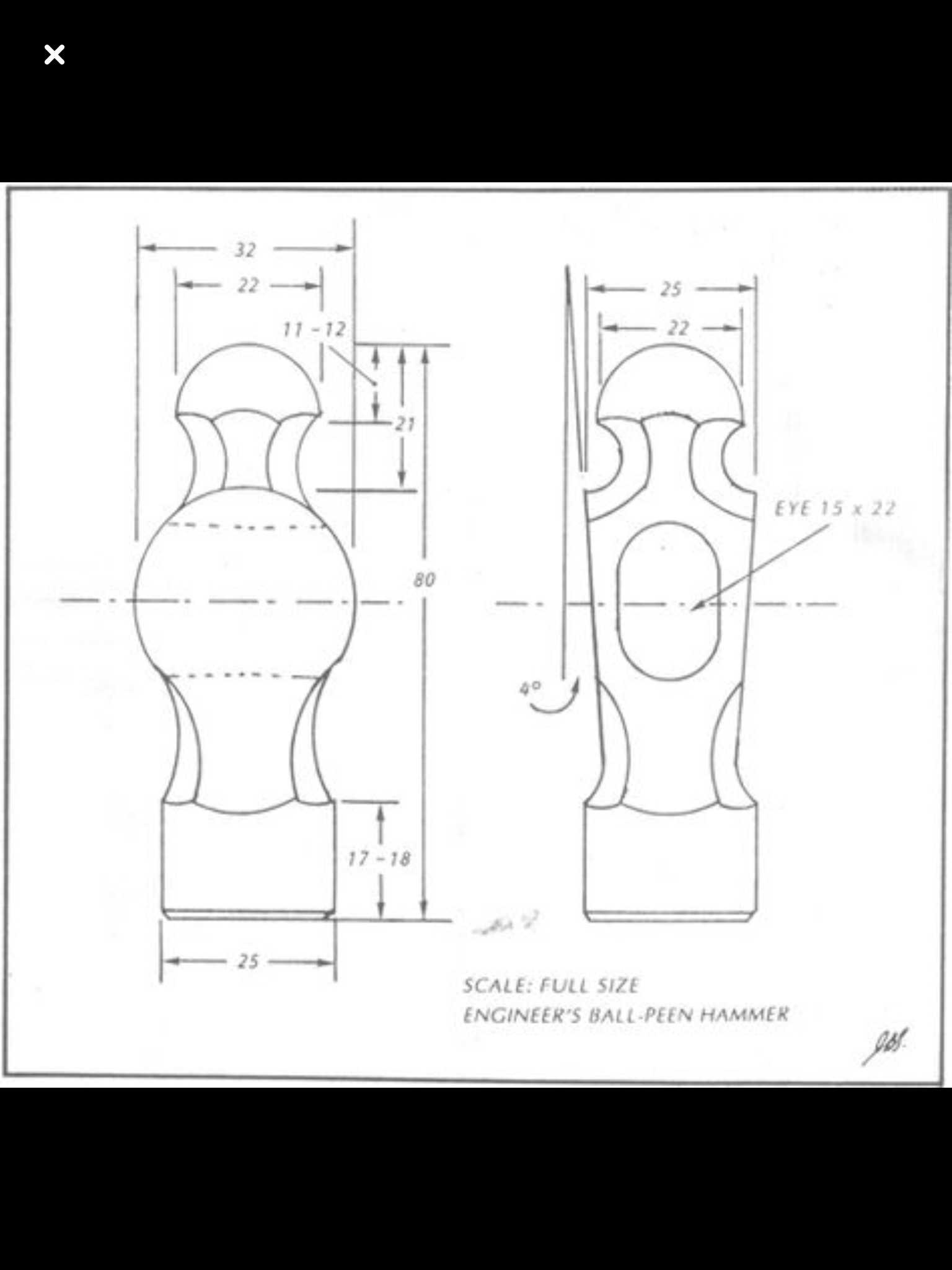

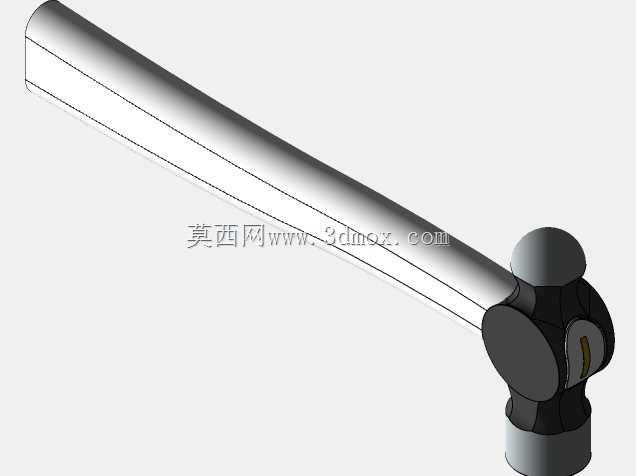

日常设备维保、五金加工、家装作业场景里，这类圆头木柄锤是出镜率极高的手用敲击工具，区别于重型八角锤的大冲击力作业定位，它的锤头一端做平面敲击端，适配日常铁钉敲入、金属件轻度校正、工装定位轻敲等常规作业，另一端做圆弧球面端头，可完成金属板材曲面整形、铆钉端头收边这类需要精准控制敲击接触面积的工序，不会像平端锤头那样在工件表面留下明显的方形敲击压痕。从结构设计逻辑来看，木柄的弧度完全贴合人手握持的自然发力姿态，握柄中段做了微收腰处理，长时间握持敲击时能分散手掌局部压力，减少反复作业带来的手部疲劳；锤头与木柄的连接位置做了楔形胀紧结构设计，装配时从木柄端头打入金属楔块，让木柄端部在锤头安装孔内充分胀开，避免敲击过程中锤头松动脱落，保障作业安全。建模阶段先完成锤头部分的结构绘制，先绘制锤头的回转截面轮廓，通过回转特征生成锤头的基础实体，再对敲击端面做倒角处理消除锐边，球面端头通过曲面裁剪保证圆弧度符合敲击接触要求，锤头与木柄连接的安装孔按照锥度要求做拔模处理，匹配木柄端头的锥度尺寸。木柄部分先绘制中心引导线，按照人手握持的人机工程尺寸调整引导线的弧度，再通过扫描特征生成木柄基础实体，对握持区域做曲面圆角过渡，避免棱角硌手，最后在木柄与锤头配合的端头位置预留楔块安装槽。整个模型的尺寸边界按照常规家用手锤的规格设定，锤头总长度控制在110mm左右，木柄总长度控制在280mm区间，整体外轮廓没有突兀的突出结构，放置在工具包内不会剐蹭其他工具，安装时只需将木柄锥端对准锤头安装孔敲入到位，再打入楔块完成胀紧即可投入使用，日常维护只需定期检查木柄是否有开裂、楔块是否松动，锤头表面做防锈处理即可延长使用寿命。建模过程中对锤头的金属材质、木柄的木纹纹理做了对应材质赋予，能够直观呈现成品的外观效果，方便后续做结构优化或者手工具类的产品展示使用，结构上完全规避了应力集中的锐角结构，锤头的重量分布做了重心优化，敲击时的力传导路径更顺畅，不会出现发力时震手的问题。
