创意仿生造型卷纸收纳支架结构设计

这款卷纸收纳支架的设计，最初是从日常办公与家居场景的实际使用痛点切入的——常规平置卷纸架容易出现抽纸卡顿、纸卷受潮落灰的问题，侧装壁挂款又对安装墙面有要求，无法灵活适配桌面、置物台等多场景摆放需求。实际使用中，它可以直接放置在办公桌边、洗手台台面、餐厅餐边柜上，不需要额外打孔固定，适配常规直径的商用与家用卷式纸巾，抽拉时纸卷沿支架的支撑结构顺畅转动，不会出现卡滞、纸卷脱落的情况。

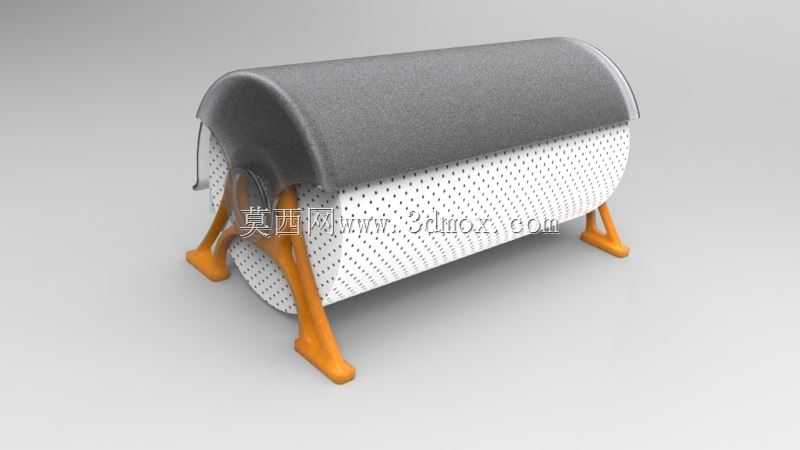

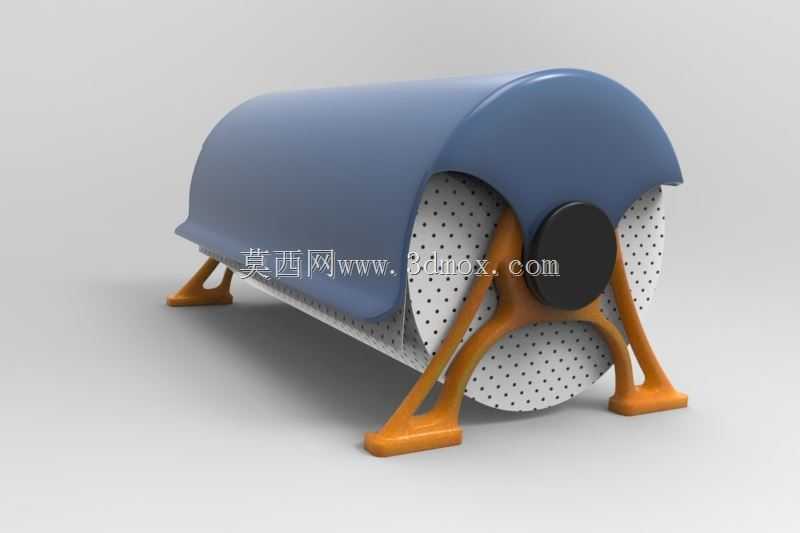

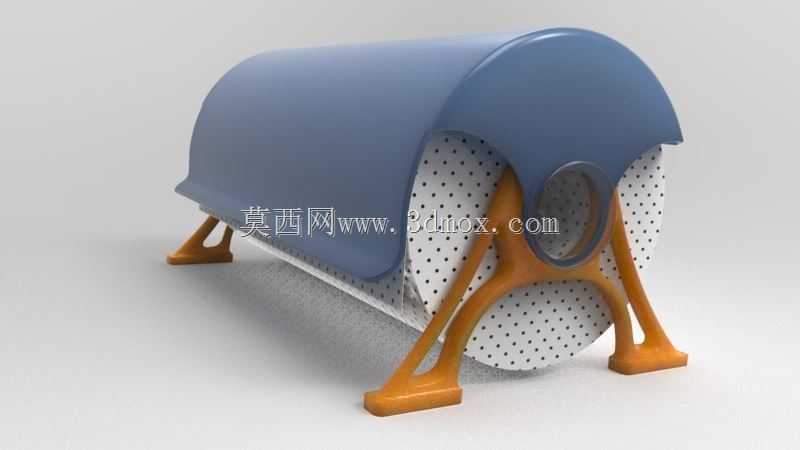

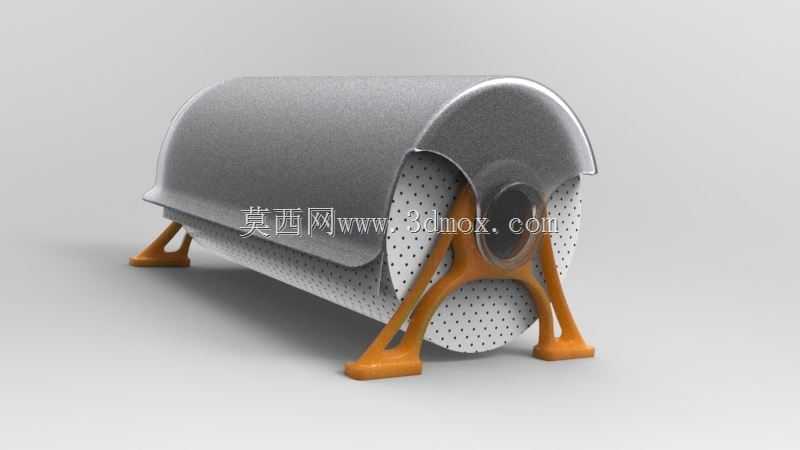

从功能特性来看，上半部分的弧形罩体做了内收的挡边结构，既能遮挡上方落尘，避免纸卷长期暴露积灰，又能在抽纸时对纸幅起到导向作用，不会让抽出的纸巾随意垂落蹭到台面；支撑部分采用了仿生四足式的分叉支脚结构，支脚底部做了加宽的平面接触设计，放置时的支撑跨度经过反复调整，哪怕抽纸时施加侧向的拉力，整个支架也不会出现侧翻、滑移的问题。支脚与罩体的衔接处做了圆弧过渡，没有尖锐棱角，日常挪动、更换纸卷时不会划伤手部。

建模过程中，首先确定核心安装边界尺寸：适配的卷纸最大直径为120mm，纸卷轴向长度控制在110mm以内，支架整体总高度控制在150mm，横向总跨度180mm，支脚的接触底面距离纸卷最下端预留15mm的间隙，避免纸卷直接接触台面沾到水渍。第一步先绘制纸卷的参考圆柱体，确定支撑轴的位置与罩体的包覆范围，罩体的曲面采用放样命令生成，调整曲面弧度让罩体边缘刚好覆盖纸卷上半部分三分之二的区域，既保证遮挡效果又不会阻碍纸卷转动；支脚部分先绘制单支脚的引导线，通过扫掠生成支脚的实体，再做圆周阵列得到四个对称的支撑脚，最后对所有衔接位置做圆角处理，消除应力集中的尖角。建模时特意将罩体与支脚做了拆分式的结构设计，后期开模生产时可以分别采用不同材质注塑，罩体用哑光硬质塑料，支脚用带轻微弹性的耐磨材质，既控制生产成本，又能提升放置时的摩擦力。整个结构没有多余的复杂零件，更换纸卷时只需要将纸卷从支架前端的开口处卡入即可，不需要额外拆卸零件，日常维护清理也很方便，支脚之间的留空足够伸手进去擦拭台面残留的水渍与灰尘。
