交错轴齿轮传动组件结构设计

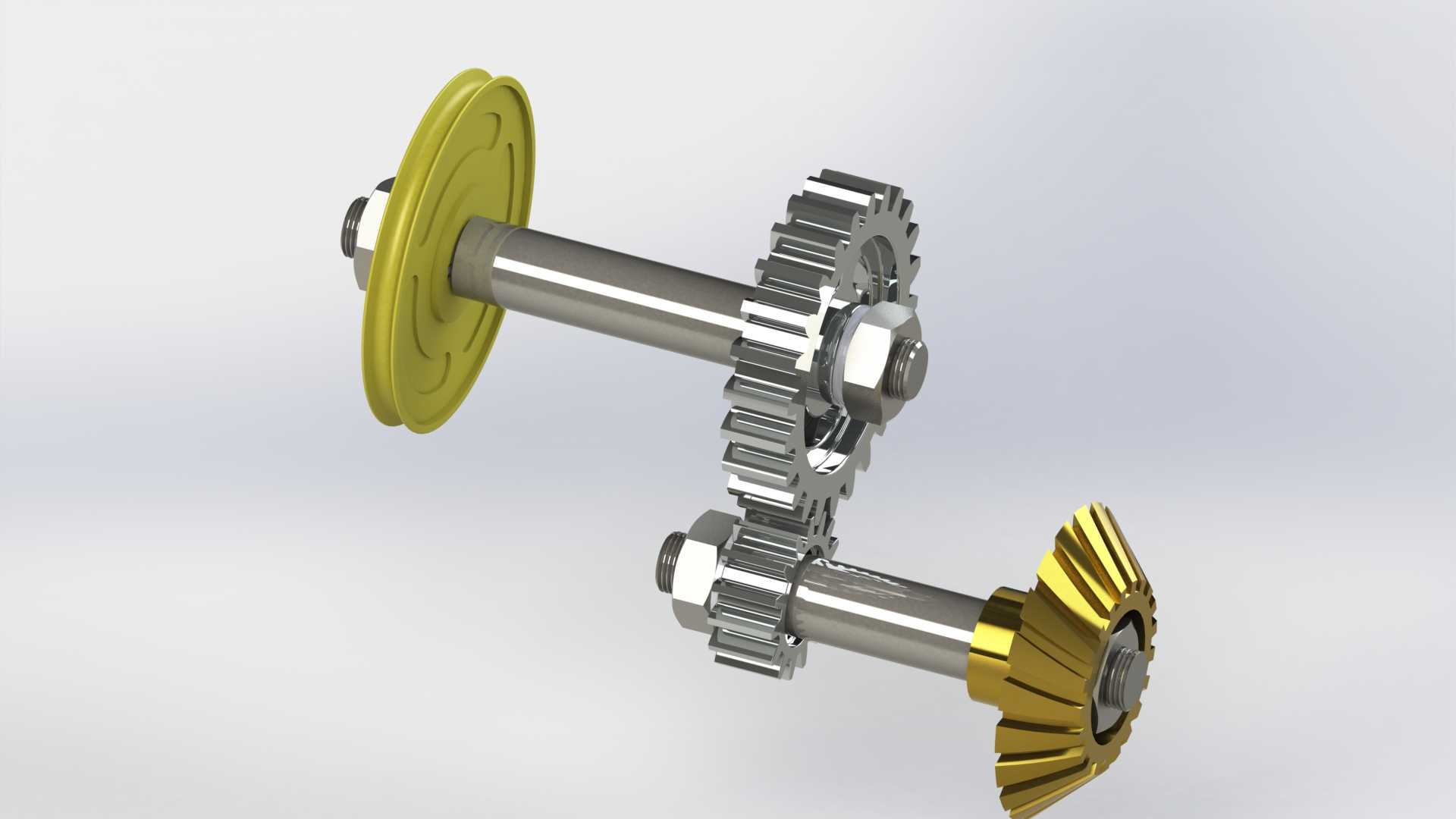

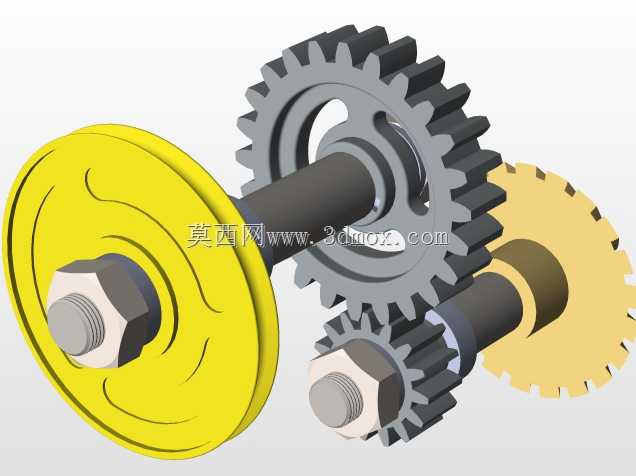

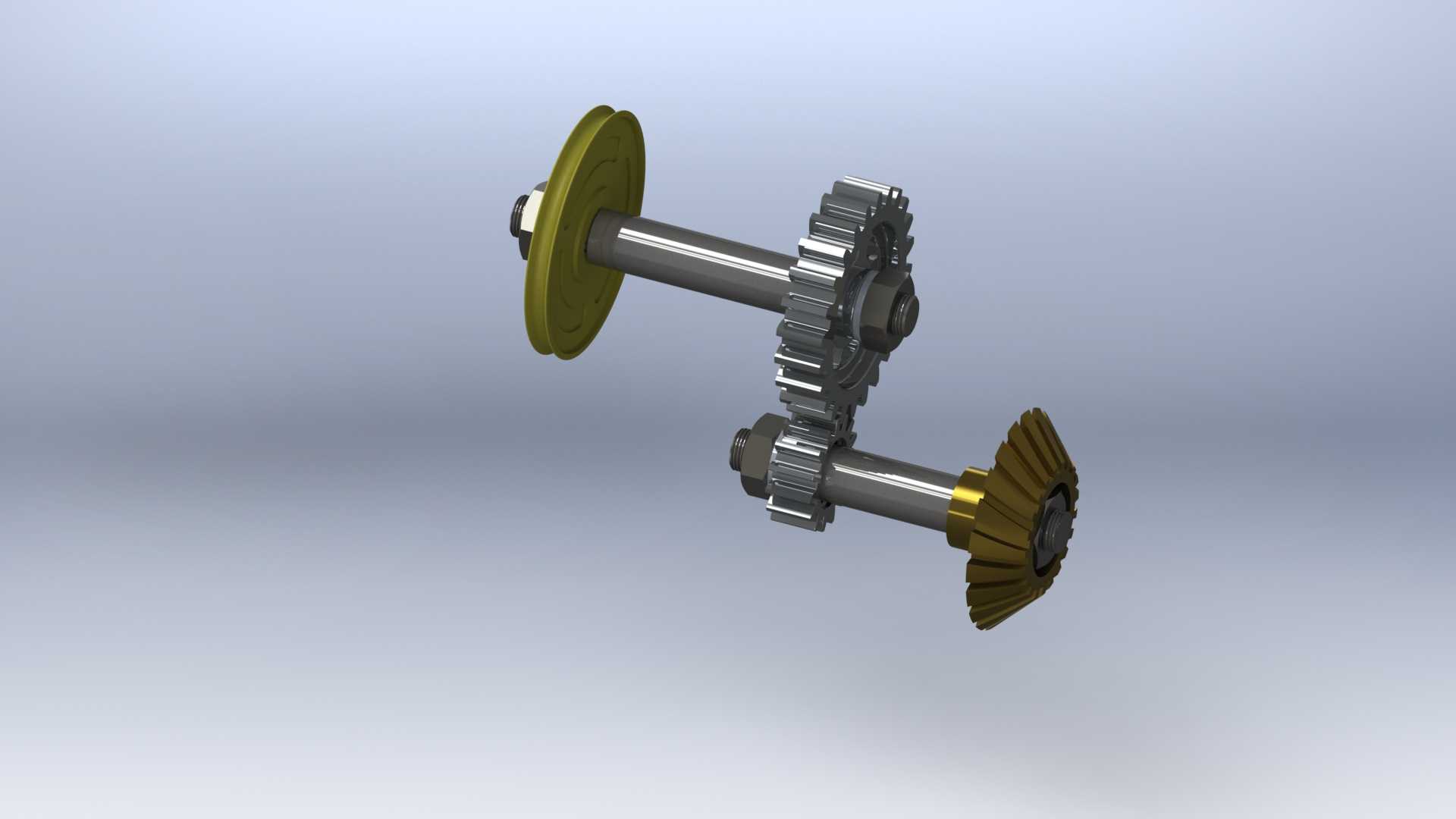

这套交错轴齿轮传动结构，常见于中小型动力传输场景，比如轻工设备的进给机构、小型农机的动力换向单元、输送线的转角动力传递工位，核心作用是在空间交错的两根转轴之间完成扭矩与转速的传递，改变动力输出的轴向方向，适配设备内部紧凑的布局空间。从结构组成来看，整套组件包含两根阶梯传动轴，一根轴上装配圆柱直齿轮与带轮结构，另一根轴上装配啮合的圆柱直齿轮与弧齿锥齿轮，轴端采用六角螺母配合止动垫圈实现齿轮、带轮的轴向锁紧，避免运转过程中零件发生轴向窜动。设计过程中首先要确定两根轴的中心距与交错角度，这里采用90度交错轴布局，锥齿轮的节锥角匹配轴交角参数，保证齿面啮合的接触斑点处于齿面中部，避免偏载导致的齿面过早磨损。建模阶段先绘制各轴的阶梯轴段轮廓，通过旋转特征生成轴体基础，再依次绘制键槽特征完成轴的细节建模；齿轮部分先通过方程式驱动生成渐开线齿廓，拉伸生成圆柱直齿轮的齿形，锥齿轮则通过扫描混合的方式生成沿节锥分布的渐开线齿形，保证齿形参数的啮合匹配；带轮部分先绘制轮缘、轮辐的截面轮廓，旋转生成带轮基体后添加轮槽细节。装配时先以两根轴的安装基准面完成轴系的空间定位，再依次装配齿轮、锁紧螺母，添加齿轮啮合的机械配合，验证转动过程中无干涉卡滞。安装边界上，轴的支撑段直径匹配常用深沟球轴承的内孔尺寸，轴端锁紧螺母的规格匹配轴端螺纹段参数，带轮的轮槽尺寸适配对应型号的三角带，整体轴向尺寸控制在紧凑区间，可直接嵌入小型设备的传动舱内，不需要额外做大幅的结构改动。实际使用中，这套传动结构可通过更换不同齿数的齿轮组实现不同的传动比匹配，带轮端可连接动力输入源，锥齿轮端可连接执行机构，兼顾平行轴传动与交错轴换向的双重需求，齿部参数经过啮合校验，运转过程中传动平稳，噪音控制表现较好，适合中低转速、中等扭矩的传动工况。建模过程中对所有配合面做了公差匹配的预留，轴与齿轮内孔的配合采用基孔制过渡配合，保证装配后齿轮与轴的同轴度，避免运转过程中出现偏心振动。
