可旋转机用虎钳结构三维设计

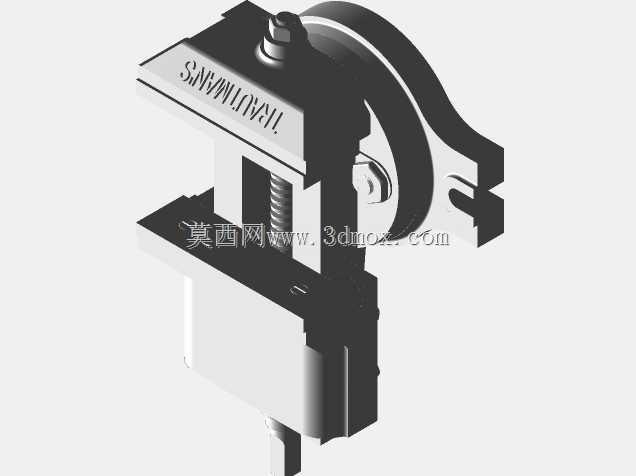

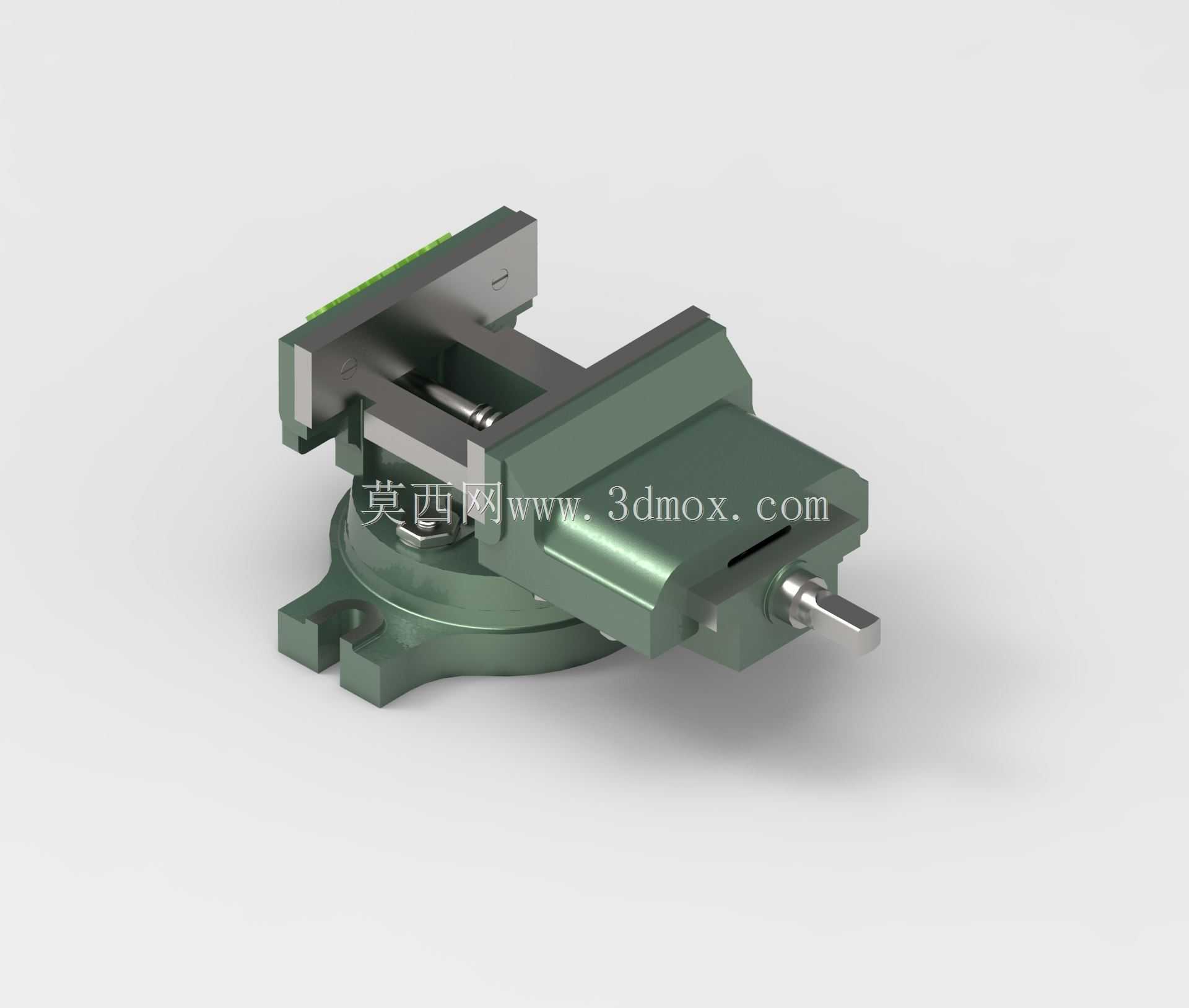

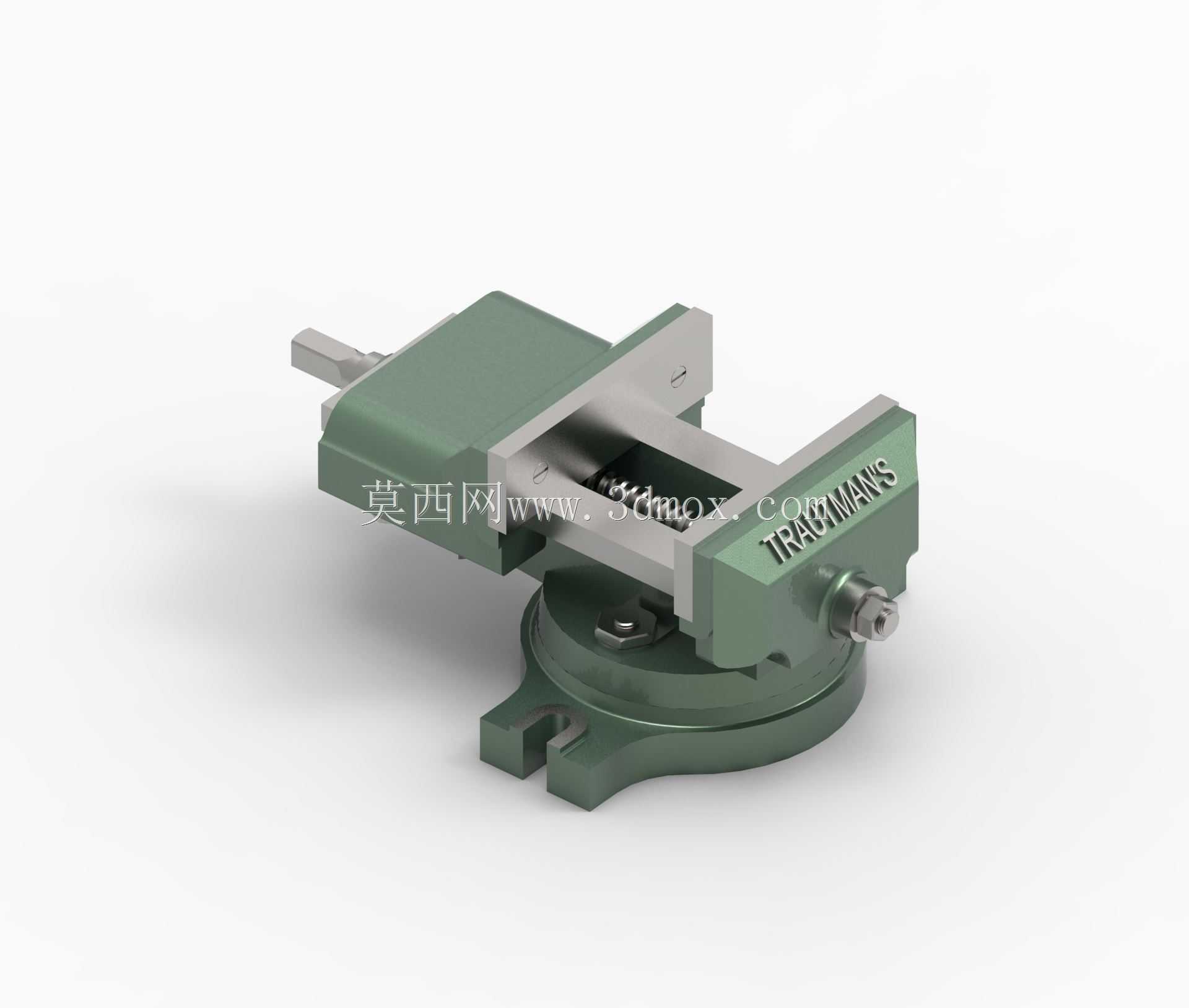

这款机用虎钳是金属切削加工场景里最常用的通用装夹部件，日常在铣床、钻床、平面磨床的工作台面上都能见到它的身影，核心作用是在加工过程中牢牢固定待加工工件，避免切削力作用下工件出现位移、振颤，保障加工尺寸精度与表面质量。从结构设计来看，它采用了可回转的底座结构，底座上预留了与机床工作台T型槽匹配的安装凸耳，安装时可以通过T型螺栓快速将虎钳锁紧在工作台任意位置，松开底座锁紧手柄后，钳身整体可绕底座中心轴做360度回转，调整到需要的装夹角度后再锁紧，就能满足斜孔、斜面类零件的加工装夹需求，不用反复挪动工件找正，能大幅减少单件加工的辅助准备时间。传动部分采用滑动丝杠配合固定螺母的结构，转动丝杠端部的方头手柄就能带动活动钳身沿固定钳身的导轨做直线往复运动，实现钳口的开合，导轨采用矩形截面结构，配合间隙小、导向刚性足，承受大切削力时不会出现钳身上抬或者侧偏的问题，能有效保障装夹的同轴度。固定钳身和活动钳身上的钳口都做了可更换设计，钳口工作面加工有交叉防滑齿纹，装夹毛坯件时能提供足够的摩擦力防止工件打滑，针对精加工零件也可以更换光面或者软质钳口，避免夹伤工件已加工表面。设计时需要重点控制钳身的整体安装边界尺寸，底座的安装孔距要匹配常规机床工作台的T型槽间距，钳身最大开合行程要覆盖常规中小型零件的装夹尺寸范围，活动钳身的移动行程要预留足够的装夹余量，避免出现大尺寸工件无法装夹、小尺寸工件钳口闭合不到位的问题。丝杠的传动位置要做防尘防护设计，避免加工产生的金属切屑、切削液进入传动副造成磨损卡滞，延长整体使用寿命。钳身主体采用铸铁材质的结构设计思路，能借助铸铁的减震特性吸收加工过程中的振动，提升加工稳定性，回转底座的锁紧机构采用偏心锁紧或者螺栓顶紧结构，保证角度调整后锁紧可靠，重切削时不会出现角度偏移。
