六百万会员纪念标识奖杯立体造型设计

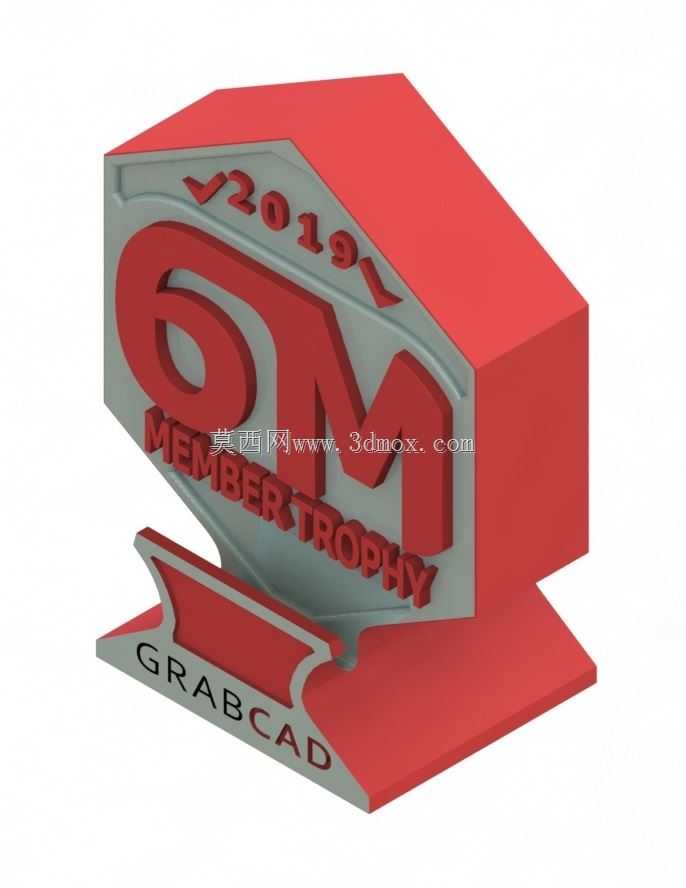

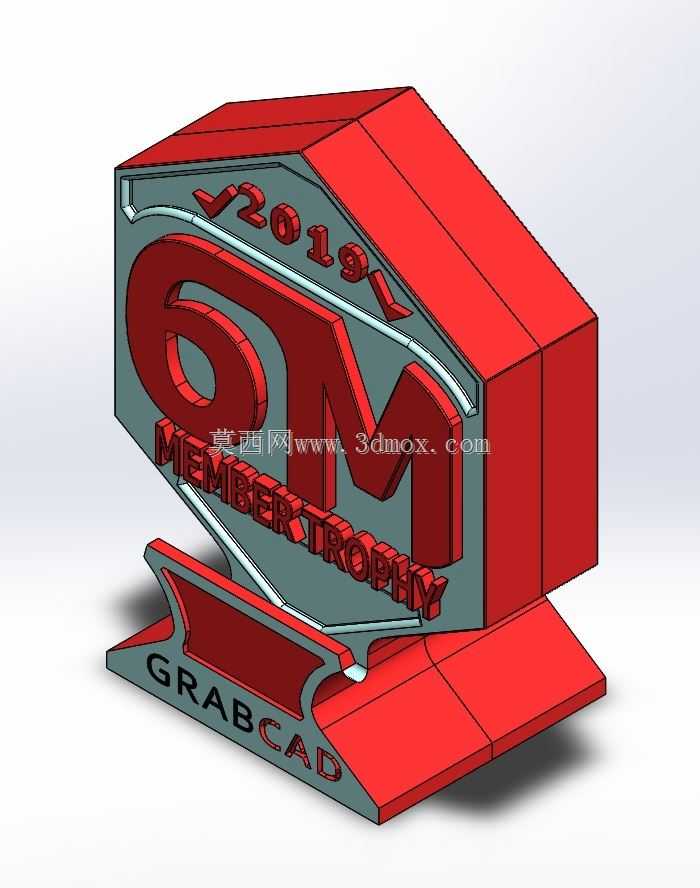

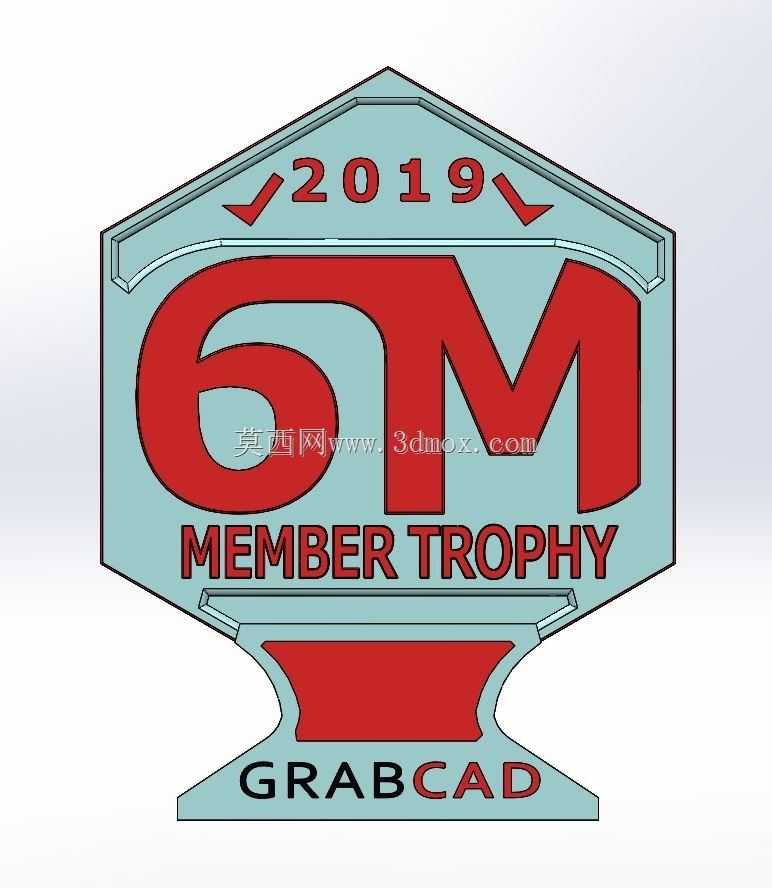

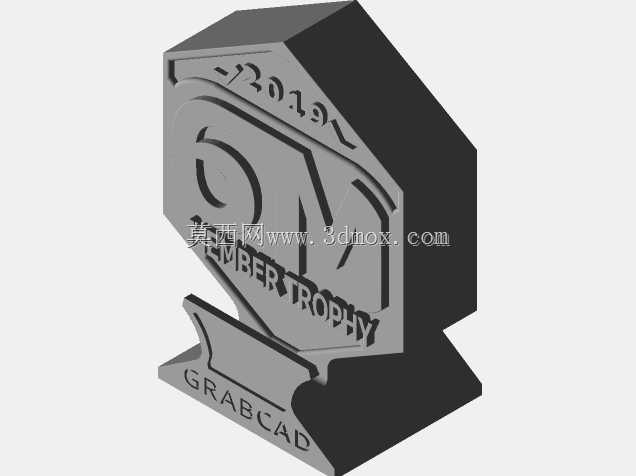

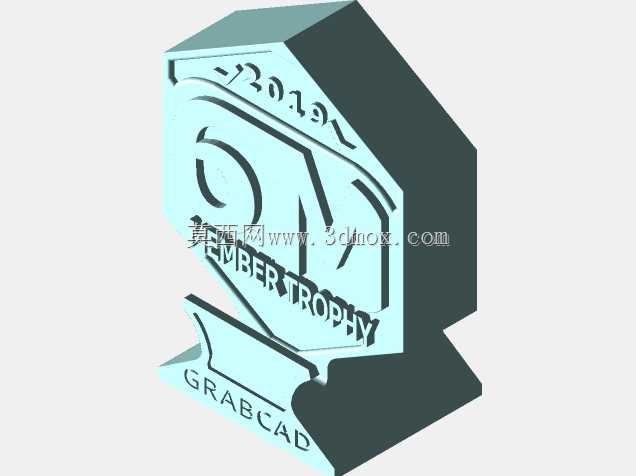

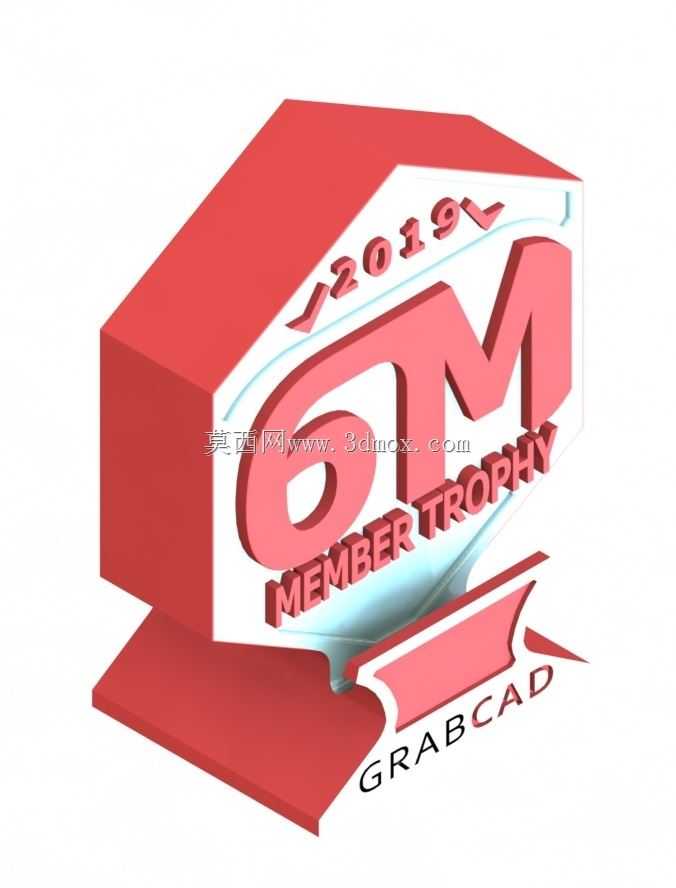

这类纪念奖杯的应用场景多集中在社区里程碑纪念、线下活动颁奖、企业用户成就纪念等场合，作为实体纪念载体承载用户社群的身份认同价值，区别于常规量产奖杯，该造型采用一体化块体结构设计，无需额外拼接组装，可直接通过3D打印或数控铣削完成实体加工。从功能特性来看，整体采用自支撑结构设计，底部加宽的承托底座保证放置稳定性，无需额外配重即可平稳放置在平面台面上，主体标识区域采用凹凸浮雕结构，文字与标识部分高出基体平面1.5-2mm，既保证视觉辨识度，也避免凸起结构过薄导致运输或摆放过程中出现磕碰断裂。设计思路上采用块体切分的逻辑，先以整体六面体为基础毛坯，通过斜面切削形成顶部的斜向展示面，将核心标识内容布置在该斜面上，保证日常摆放时人眼平视角度可完整识别标识内容，底部承托结构做内凹收边处理，弱化块体的厚重感，同时在底座区域预留品牌标识的浮雕位置，形成上下视觉呼应。建模过程中首先绘制整体外轮廓的草图，通过拉伸生成基础块体，再通过拔模命令调整顶部斜面角度，随后分别绘制各层标识的草图轮廓，采用凸台拉伸生成浮雕结构，对所有锐边做R0.8-R1.2mm的圆角处理，避免加工后锐边割手，同时提升实体的结构强度。外形尺寸方面整体控制在120mm*100mm*80mm的边界范围内，底座宽度比主体宽出15mm，保证放置时的支撑面足够，整体无外伸的薄壁结构，所有凸起结构的拔模角度控制在3度以上，适配FDM3D打印、光固化打印以及数控雕刻的加工工艺要求，无需额外添加支撑结构即可完成加工，降低后续加工的后处理工作量。建模过程中需注意浮雕文字的笔画宽度不小于1.2mm，避免加工时出现笔画缺失，不同颜色区域的分界处做0.3mm的凸台分界，方便后续分色喷涂或多材料打印时的颜色边界控制，整体结构无倒扣特征，可直接采用三轴加工完成，无需特殊工装夹具，单件小批量加工的成本可控。
