木质框架桌面级FDM熔融沉积成型设备

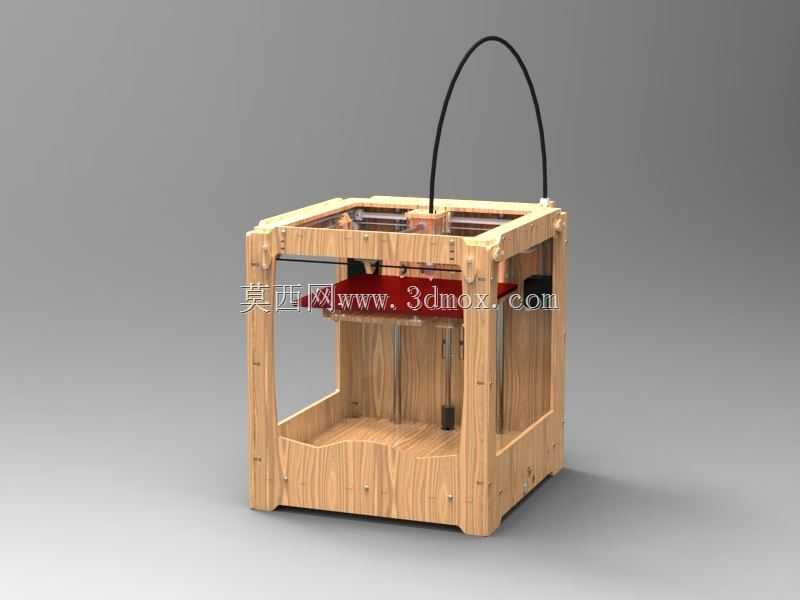

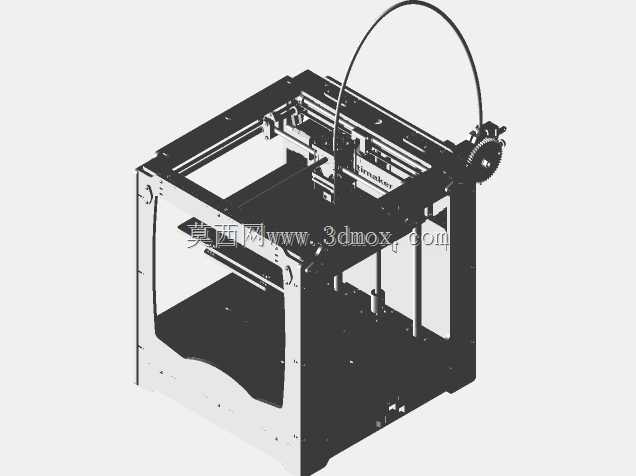

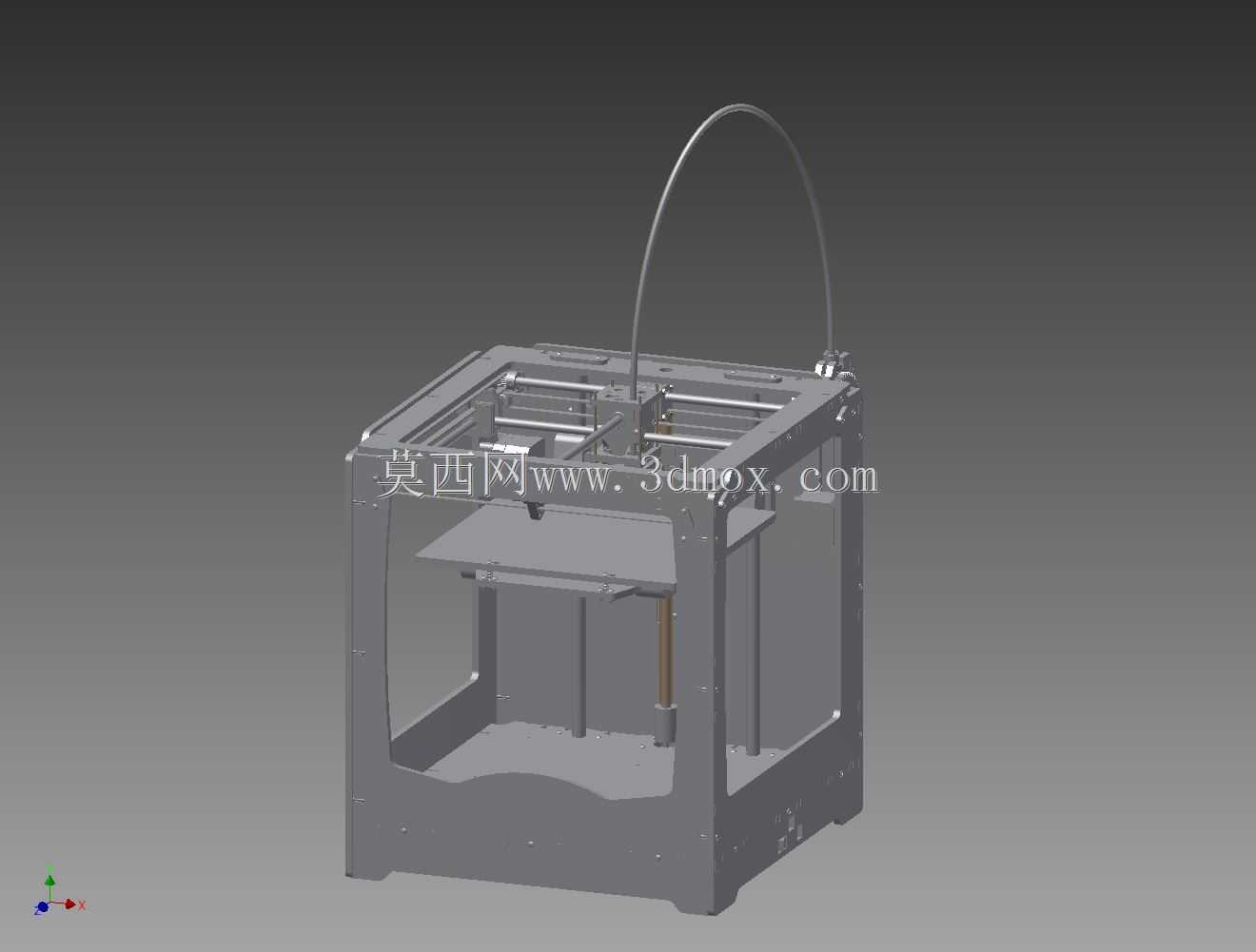

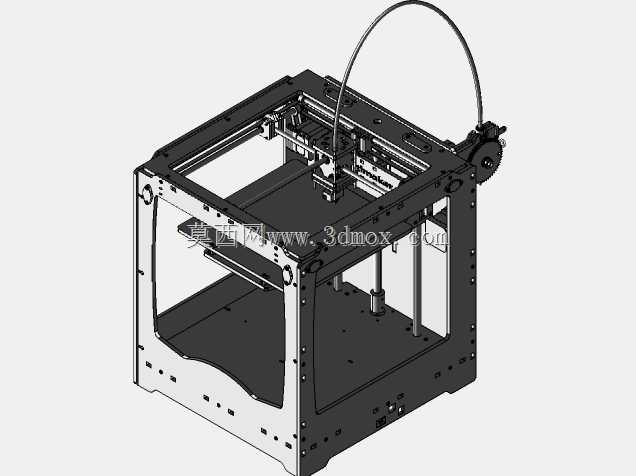

在桌面级增材制造场景中，这类采用木质框架结构的FDM设备，主要面向创客群体、中小学科创实验室、小型设计工作室的快速原型制作需求，可完成PLA、ABS等常见热塑性耗材的熔融沉积成型，输出概念验证件、结构手板、定制化小零件，无需依赖工业级加工设备即可完成从数字模型到实体零件的转化，大幅缩短小批量定制件的制作周期。从结构设计思路来看，采用多层胶合板作为机架主体材料，相比常见的铝型材机架，加工门槛更低，普通木工工具即可完成裁切、打孔作业，板材自身的阻尼特性可吸收运动部件产生的小幅振动，降低打印过程中因机架共振引发的层纹偏移问题；框架采用开放式立方体构型，X轴传动组件布置在顶部横梁位置，Y轴承载打印平台沿机架下部的导轨做前后运动，Z轴通过双侧丝杆带动X轴横梁完成垂直方向的进给，各运动轴的安装边界预留了足够的走线空间，送丝机构通过外置导料管连接到打印头，减少喷头端的运动负载。建模过程中，首先需要确定设备的有效成型尺寸，以此反推各框架板材的裁切长度、安装孔位坐标，先绘制各木质板材的二维轮廓，通过拉伸特征生成实体零件，再逐一添加导轨安装槽、丝杆固定座、电机安装位的细节特征，装配阶段需要校验各运动轴的同轴度、垂直度公差，避免出现运动卡滞的问题；完成机架装配后，依次添加打印头组件、送丝机构、加热平台、传动同步轮等标准件，通过干涉检查确认各部件在全行程运动中无碰撞，最后预留出控制板、电源模块的安装空间，确保整机布线时强弱电分离，减少信号干扰。这类设备的外形尺寸适配常规桌面摆放需求，底部框架预留了脚垫安装位，可调节水平度保证打印平台的初始平面精度，开放式的结构也方便用户随时观察打印状态，及时调整打印参数，处理堵头、翘边等常见打印故障，对于刚接触3D打印的用户来说，结构直观易拆解，方便后期维护更换易损部件。
