铝型材框架式FDM熔融沉积成型打印设备

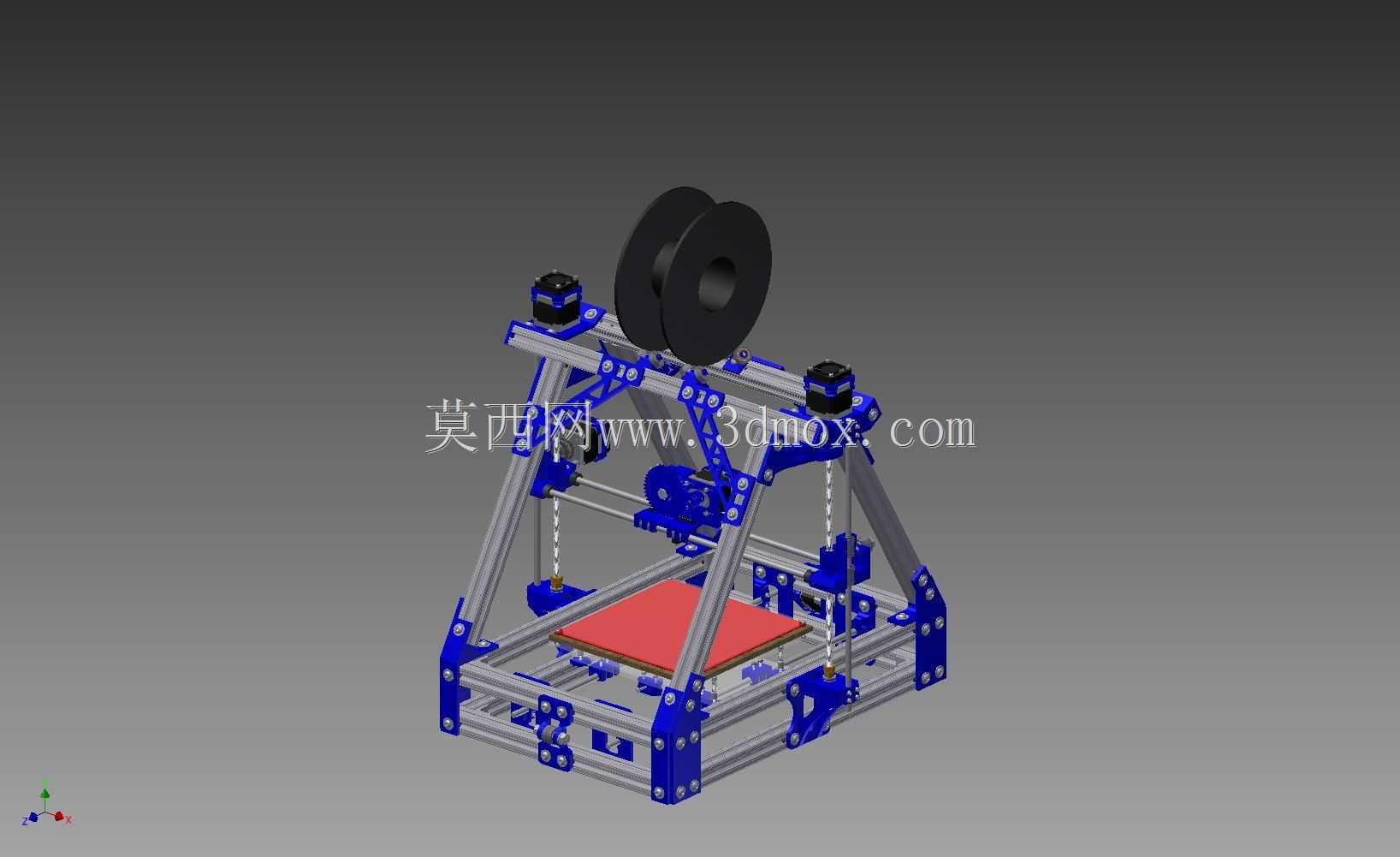

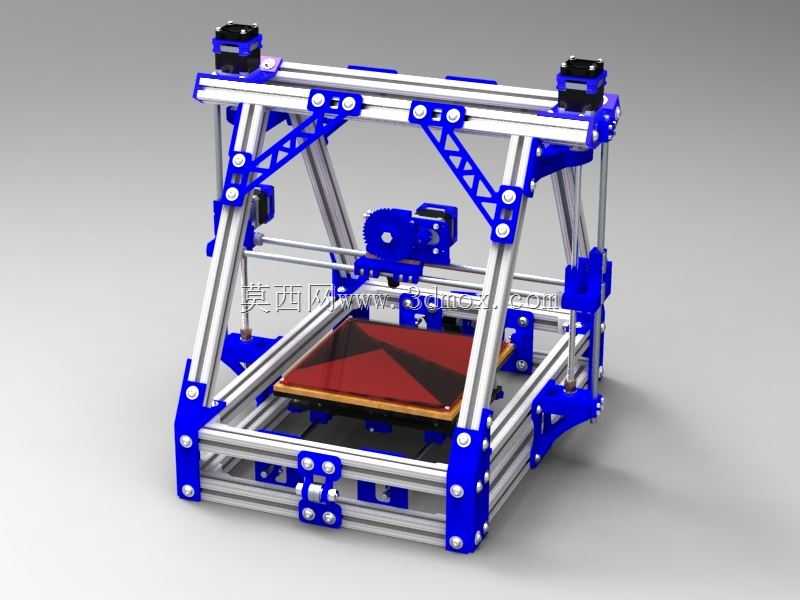

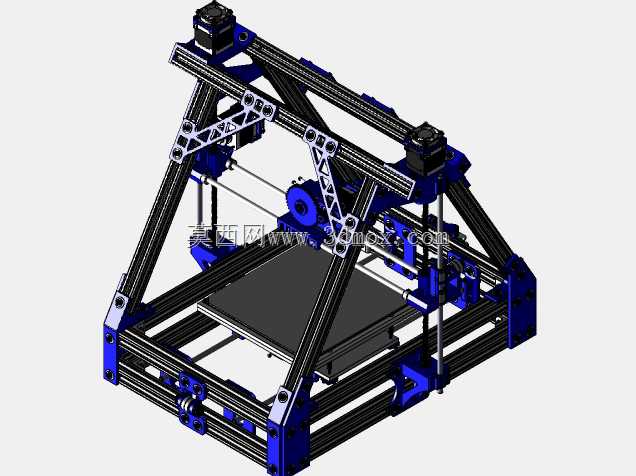

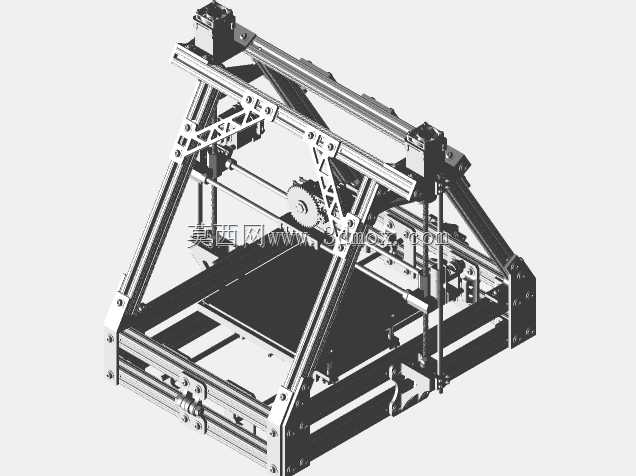

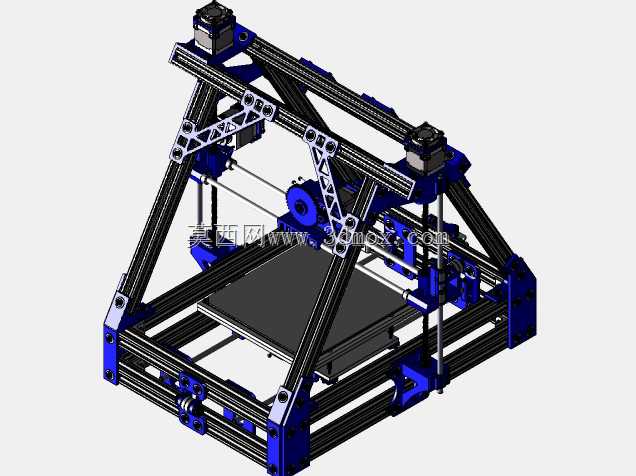

这款采用铝型材搭建框架的打印设备，核心面向个人创客、小型研发工作室的小尺寸零件快速打样场景，可覆盖手板验证、定制化小零件制作、教学实训等多种实际使用需求，能将三维数字模型直接转化为实体塑料构件，省去传统机加工的复杂装夹、编程流程，适合小批量非受力功能件的快速产出。设备整体框架采用标准工业铝型材搭配3D打印结构件拼接而成，设计阶段充分考虑了DIY组装的便利性，所有连接点位均采用标准紧固件锁紧，无需定制焊接工装即可完成整机组装，框架的斜向支撑结构专门针对运动过程中的振动问题做了优化，可减少X、Y轴高速运动时的框架形变，提升打印过程的运动稳定性。运动机构采用笛卡尔坐标系布局，X轴负责打印头的横向移动，Y轴负责热床的纵向进给，Z轴通过双丝杆带动打印头做垂直方向的层间位移，各轴的传动路径均做了张紧结构预留，长期使用出现传动松弛时可快速调整张紧度，无需拆解主体结构。热床平台采用平面度较高的板材制作，表面覆盖耐高温贴膜，可保证PLA、ABS等常用耗材打印时的首层附着力，减少翘边问题的出现。打印头部分集成了进料、加热、挤出功能，可兼容1.75mm直径的常规打印耗材，喉管部分做了隔热处理，避免耗材提前膨胀造成堵头故障。设备的安装边界预留了充足的走线空间，所有电气线路均可沿铝型材的槽道内布置，避免运动过程中线路剐蹭干涉，框架外侧的安装点位可拓展加装外壳、照明、自动调平传感器等附加组件，用户可根据自身使用需求做功能迭代。从结构设计角度看，这款设备没有采用一体化钣金外壳的设计思路，最大化利用标准铝型材的通用性，替换损坏部件时无需定制特殊零件，日常维护成本较低，框架的模块化设计也方便用户根据打印尺寸需求，更换不同长度的铝型材来拓展成型仓的容积，适配不同尺寸的零件打印需求。
