6自由度模拟器用DIY线性致动器结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537907
  • 6自由度模拟器用DIY线性致动器结构设计
  • 6自由度模拟器用DIY线性致动器结构设计
  • 6自由度模拟器用DIY线性致动器结构设计
  • 6自由度模拟器用DIY线性致动器结构设计

  在体感模拟设备的搭建场景中,线性致动器作为核心动力执行部件,直接决定了整套模拟系统的动态响应精度与运动还原度,这款针对6自由度模拟器开发的DIY线性致动器,正是面向个人搭建、小批量定制体感设备的需求设计,适配赛车模拟器、飞行模拟器等多类体感交互设备的运动输出需求。从实际应用场景来看,这类线性致动器主要承担模拟器平台的多维度位移输出任务,通过多组致动器的协同伸缩运动,配合控制算法输出对应加速度、姿态变化的位移量,还原驾驶、飞行过程中的推背、侧倾、颠簸、俯仰等体感反馈,相比市售成品工业级致动器,DIY版本的结构更适配个人玩家的加工、装配条件,在保证运动精度与负载能力的前提下,降低了整套体感平台的搭建门槛。

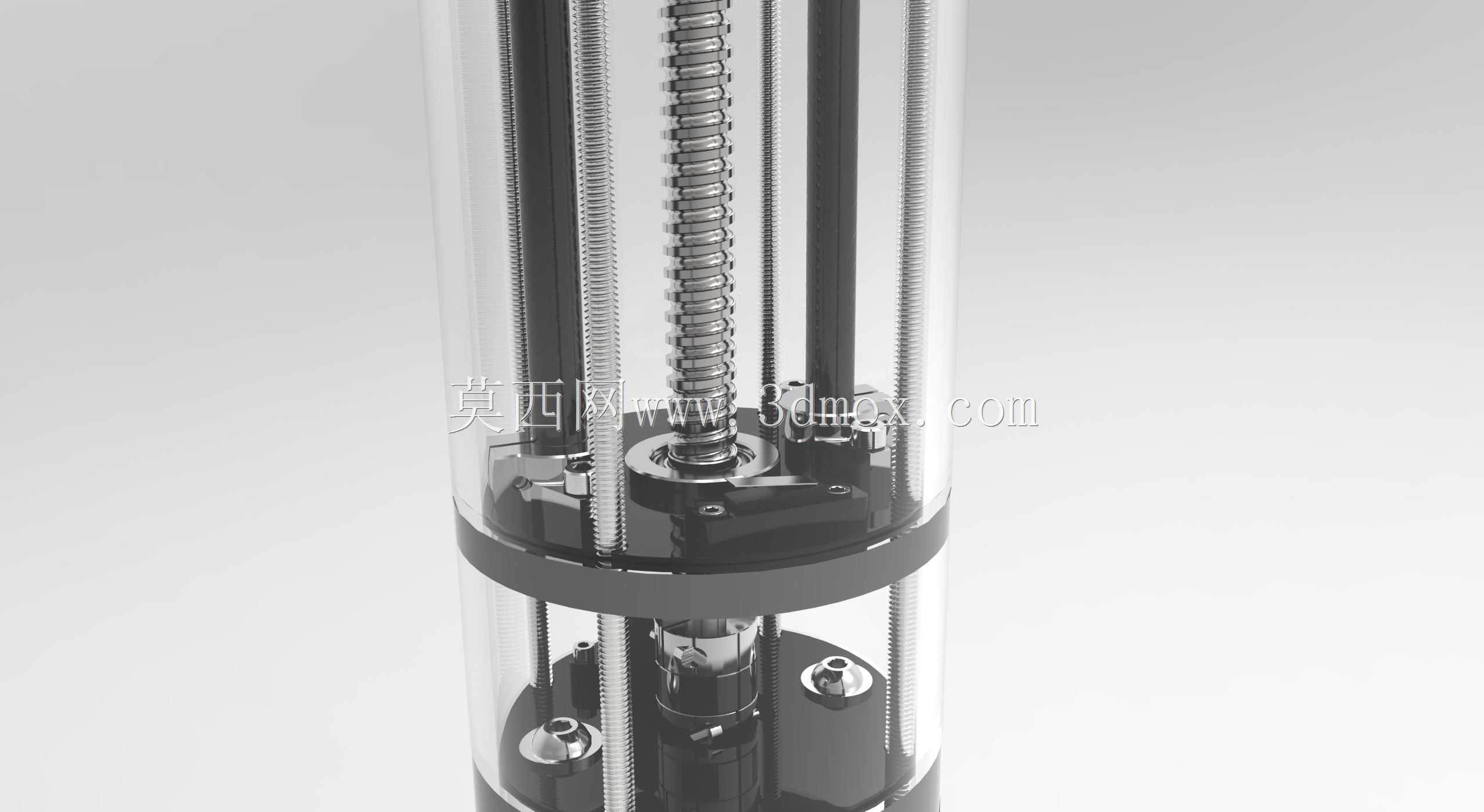

  从功能特性来看,这款致动器采用丝杆传动的核心结构,通过旋转运动转直线运动的方式输出稳定的伸缩推力,传动过程平稳无卡顿,能够精准响应控制端输出的小位移指令,避免体感反馈出现迟滞或突兀的顿挫感。结构上采用多根光杆作为导向支撑,配合滑动座实现伸缩端的径向限位,保证伸出过程中不会出现径向晃动,在承受侧向负载时也能保持运动轨迹的直线度,适配6自由度平台多方向受力的使用工况。端部的U形接头采用3D打印制作,是这款迭代版本的核心优化点,相比早期版本的接头结构,U形接头能够更好地适配平台铰接点的角度偏转需求,在致动器随平台运动产生角度摆动时,接头处可以顺畅转动,不会出现卡滞或额外的应力集中,同时3D打印的加工方式也方便玩家根据自身平台的安装尺寸快速调整接头的孔位、尺寸,无需复杂的机加工工序即可完成适配。

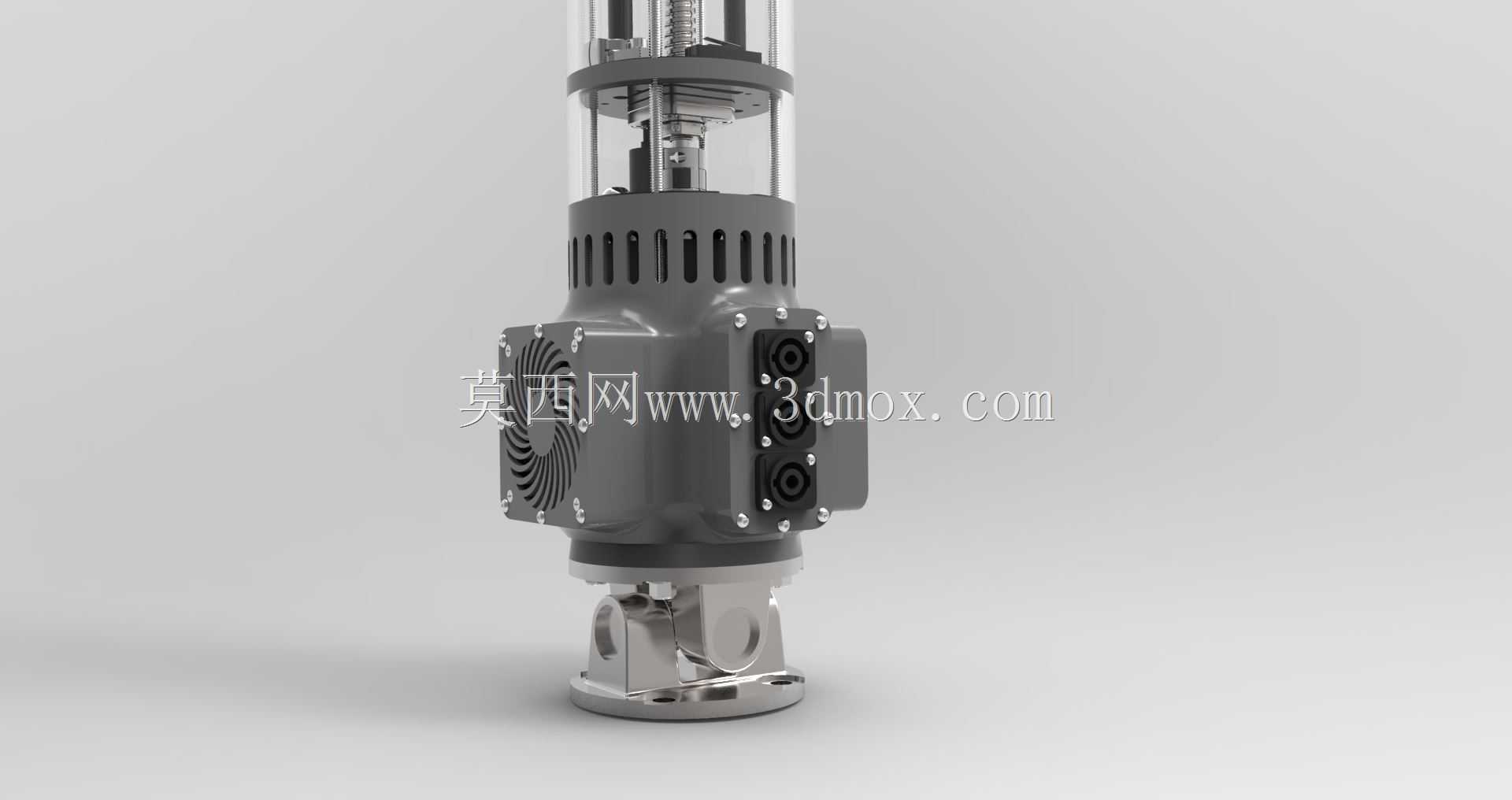

  从设计思路来看,整套结构优先考虑了DIY场景下的加工与装配便利性,大部分结构件都可以通过常规的3D打印、标准件采购获得,不需要特殊的定制加工设备。传动部分采用通用的标准丝杆与配套螺母,导向部分采用市面常见的直线光轴与配套滑块,降低了配件获取的难度,同时也方便后期维护更换易损件。结构的分层设计十分清晰,底部为驱动安装端,用于固定驱动电机与丝杆支撑座,中部为导向与传动集成段,光杆两端分别固定在底部端座与顶部限位座上,滑动座同时连接丝杆螺母与导向滑块,将丝杆的推力直接传递到顶部的输出杆,顶部输出杆的端部预留了接头安装位,可以根据使用需求更换不同类型的连接接头,除了适配模拟器平台的U形接头外,也可以更换法兰接头、鱼眼接头等,拓展其他直线驱动场景的使用需求。

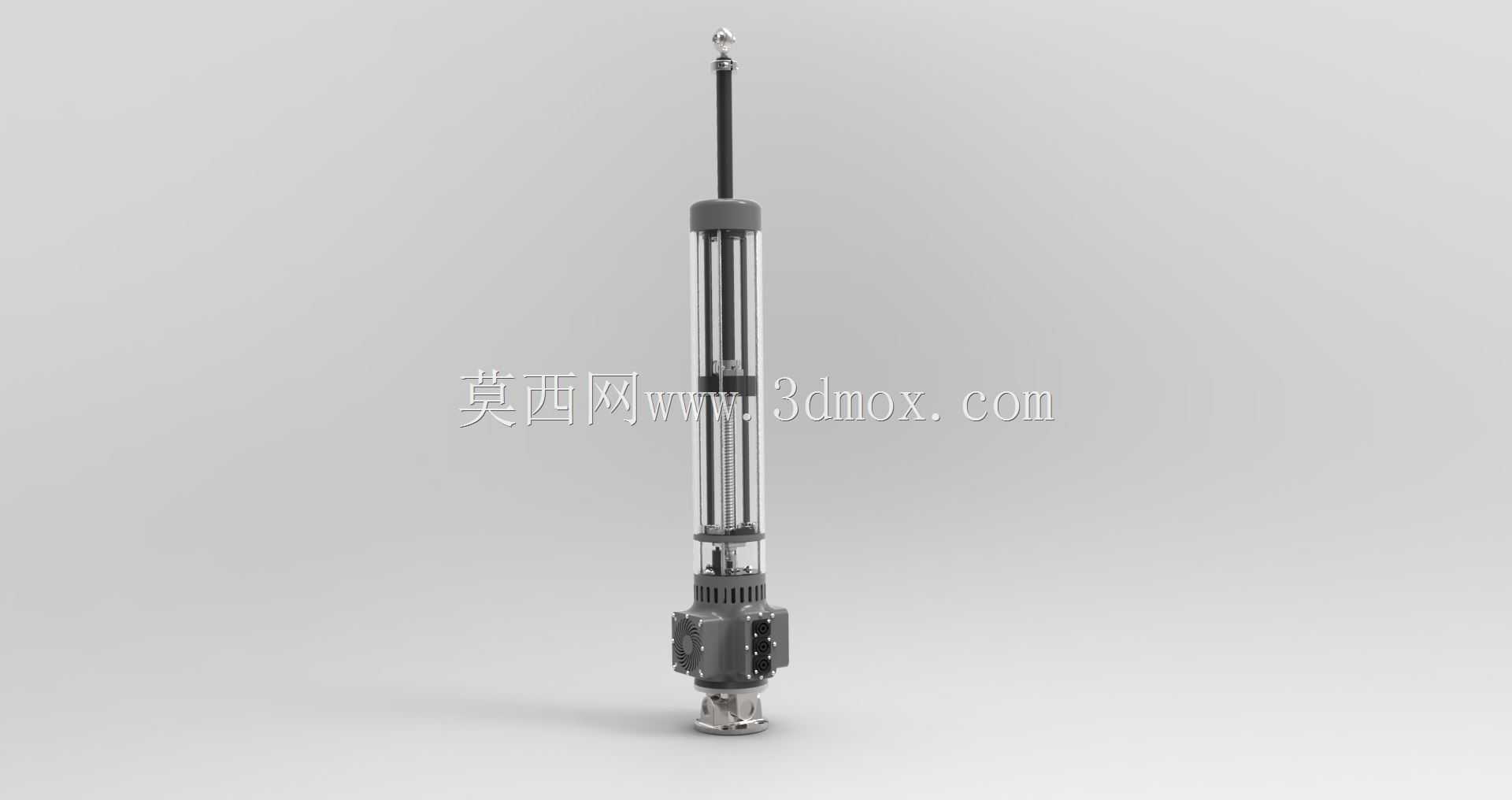

  关于外形尺寸与安装边界,这款致动器的整体结构为细长型柱状布局,径向尺寸控制在较小的范围内,方便在6自由度平台的多组致动器布局中节省安装空间,避免相邻致动器在运动过程中出现干涉。底部安装端预留了标准的安装孔位,可以直接通过螺栓固定在平台的下基座上,顶部输出端的接头孔位与常见的模拟器平台铰接点尺寸匹配,不需要额外做转接件即可完成安装。行程设计覆盖了体感模拟器所需的常规位移量,能够满足6自由度平台在俯仰、侧倾、升降等多个维度的运动幅度需求,不会出现行程不足导致的体感还原受限问题。在安装时需要注意,致动器的固定端需要保证足够的安装刚性,避免大推力输出时出现基座变形影响运动精度,同时铰接点的转动轴线需要与平台设计的摆动方向对齐,避免接头处承受额外的扭转力矩,加速部件磨损。

  从实际使用的角度来看,这款致动器的结构设计充分考虑了DIY用户的实际装配条件,各个部件的装配公差预留合理,即使是没有精密机加工条件的个人用户,也能通过3D打印件与标准件的组合装配出运动顺畅的线性致动器。传动部分的润滑维护十分便捷,只需要定期在丝杆与光杆表面涂抹润滑脂,即可保证长期使用的顺畅度,导向结构的防尘设计也做了对应的考虑,减少日常使用中灰尘进入滑动副造成的磨损。相比气缸、液压缸类的线性驱动方案,这款丝杆式电动致动器不需要配套的气源、液压站,只需要配套对应的驱动板与电源即可工作,更适合个人搭建场景下的使用,没有油路、气路的泄漏风险,使用过程更整洁,控制精度也更高,能够实现毫米级的位移控制,精准还原细微的体感振动反馈。
