六自由度平台用DIY碳纤维线性致动器

　　这款线性致动器是面向六自由度运动模拟器平台开发的自制执行单元，核心采用碳纤维筒体作为主体承载结构，相比常规金属缸体的同规格致动器，自重可降低四成以上，同时具备更高的轴向刚度，能够在高频往复运动中抵消缸体自身的形变余量，避免运动输出端出现位置偏差。从实际应用场景来看，这类致动器主要适配小型六自由度运动平台，覆盖赛车模拟器、小型飞行模拟训练装置、影视拍摄运动摇臂支撑单元等场景，尤其是在关键镜头拍摄的运动平台搭建中，这类轻量化高刚性的致动器可以降低平台整体驱动负载，提升动态响应速度，让平台的运动轨迹跟随更顺滑，不会出现传统钢制缸体致动器因自重过大导致的启停顿挫问题。

　　从功能特性上看，该致动器采用集成式筒体设计，将驱动传动组件全部封装在碳纤维筒身内部，输出端采用带关节轴承的连接端头，既可以承受轴向的推拉力载荷，也能适配平台运动过程中产生的小角度偏摆，避免连接位置出现卡滞或应力集中。筒身外侧设计有多道环形加强槽，对应内部传动组件的支撑点位，既可以提升筒身的抗径向形变能力，也能作为安装定位的基准标记，方便在多支致动器并联组装时快速对齐安装位置，保证六支致动器的安装尺寸一致性，降低平台组装后的调试难度。输出端的连接结构采用标准螺纹接口，可根据不同平台的安装需求更换不同规格的连接头，适配不同的铰接座尺寸，不需要额外加工转接件。

　　设计思路上，这款致动器没有采用常规工业电动缸的分体式安装法兰结构，而是将两端的连接端盖直接与碳纤维筒身过盈配合加胶接固定，省去了额外的法兰连接紧固件，既缩减了整体径向尺寸，也减少了连接松动的风险。内部传动采用滚珠丝杠结构，配合两端的深沟球轴承支撑，将丝杠的径向跳动控制在极小范围内，保证运动过程中输出轴的同轴度，避免出现爬行现象。筒身内部预留了走线槽位，可将位置传感器的线缆从筒身内部引出，避免外部走线在平台运动过程中出现剐蹭或拉扯断线的问题。端盖位置设计有密封槽，可加装防尘密封圈，阻挡模拟场景中可能存在的灰尘、碎屑进入筒身内部，延长传动组件的维护周期。

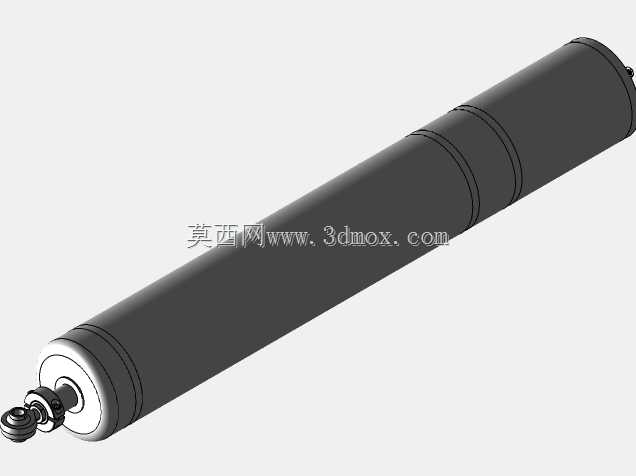

　　从安装边界尺寸来看，该致动器整体为细长圆柱结构，缩回状态下整体长度适配小型六自由度平台的安装间距，伸出行程覆盖模拟器平台常规的运动幅度需求，筒身外径控制在较小尺寸范围内，多支致动器在平台上下平台之间呈角度布置时，不会出现相邻致动器运动干涉的问题。两端的铰接点中心距在设计时预留了足够的调节余量，可通过调整端盖的旋入深度微调致动器的初始安装长度，适配不同安装高度的平台支架，不需要额外加工调整垫片。输出端的关节轴承可承受一定的径向载荷，能够应对平台运动过程中产生的侧向分力，避免丝杠承受额外的径向力导致磨损加剧。在实际组装调试时，可通过筒身的环形加强槽作为位置基准，快速调整每支致动器的初始安装位置，保证六支致动器的初始长度一致，让平台在中位状态下保持水平，减少后续控制算法的零点校准工作量。

　　这类自制线性致动器相比市售标准工业电动缸，更贴合小型运动模拟器的实际使用需求，在保证结构强度和运动精度的前提下，通过碳纤维材料的应用和集成化结构设计，大幅降低了整体自重和外形尺寸，同时保留了足够的接口扩展性，可根据不同的使用场景更换不同功率的驱动单元，调整输出力和运动速度参数，适配不同负载等级的运动平台。在影视拍摄用的小型运动平台搭建中，这类轻量化致动器还可以降低平台支架的结构强度要求，减少整体搭建材料的用量，同时更快的动态响应速度可以实现更细腻的运动轨迹，满足镜头拍摄时对运动平稳性的要求，避免出现运动抖动导致的画面模糊问题。
