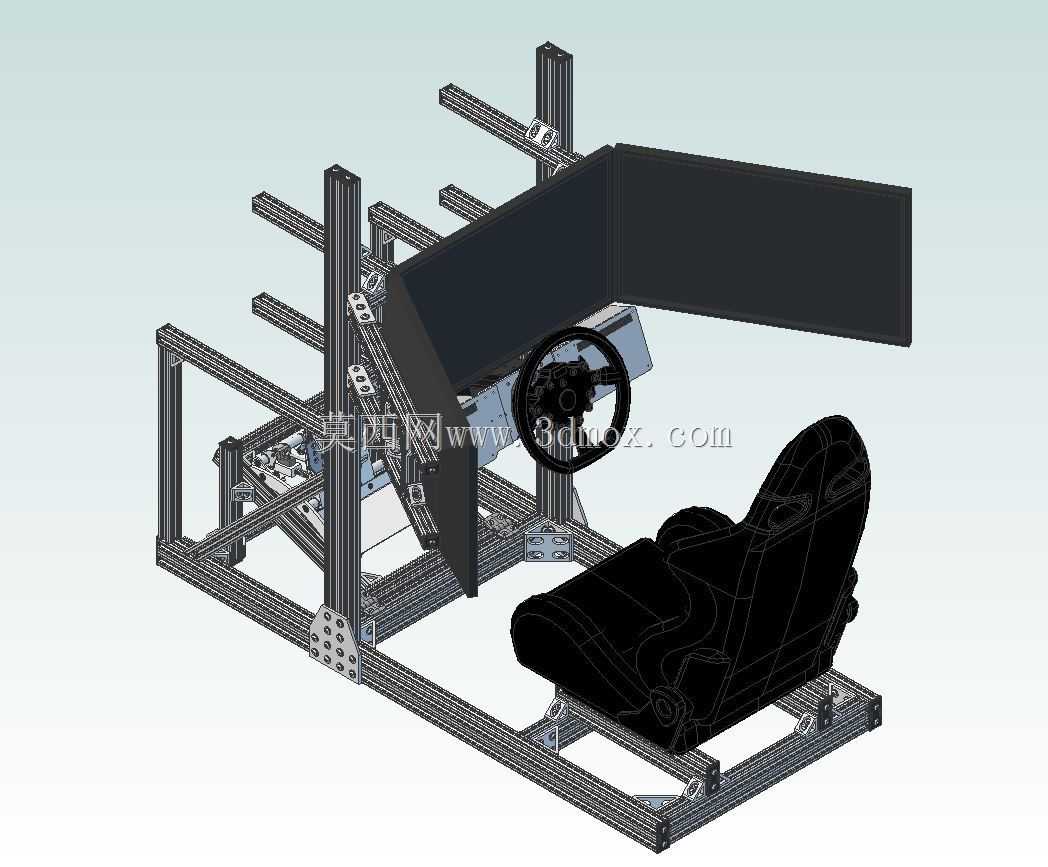

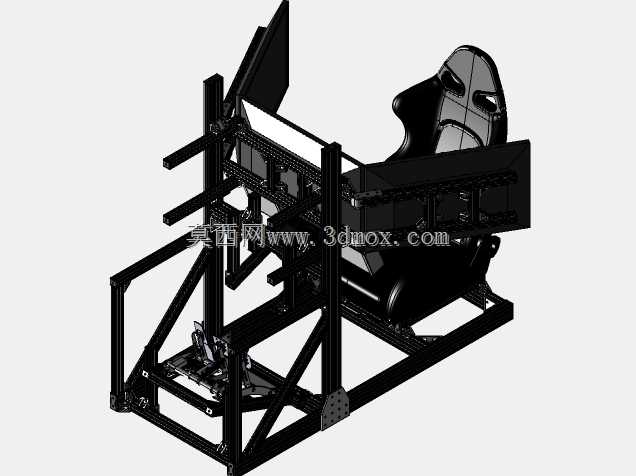

铝型材框架式模拟赛车驾驶座舱结构

　　这套模拟赛车座舱的框架主体采用工业铝型材搭建，核心型材规格选用20系列与80系列挤压铝型材搭配，兼顾整体刚性与安装调节灵活性，适配OSW直驱方向盘等专业赛车模拟外设的安装需求。从实际应用场景来看，这类座舱主要面向专业赛车模拟训练、电竞赛车赛事、驾驶技能仿真练习场景，相比普通桌面式模拟驾驶外设，整体框架式结构能够承载大扭矩直驱方向盘的反馈力，避免设备在激烈操作时出现位移、晃动问题，同时可适配多屏显示系统的安装，还原真实赛车的驾驶视野。

　　设计思路上，整套结构采用模块化拼接思路，所有安装点位均依托铝型材的T型槽实现位置可调，方向盘安装支架可根据使用者的身高、驾驶习惯调整倾角与前后位置，座椅安装位预留多组调节孔位，可适配市面上多数主流的桶型赛车座椅，踏板安装区域同样设计了多档位调节结构，能够匹配不同脚长使用者的操作距离，同时预留了手刹、排挡等外设的扩展安装位，无需额外打孔即可完成外设加装。三屏显示器的安装支架采用悬臂式结构，支架与主框架通过角件与螺栓刚性连接，可调整屏幕的俯仰角度与左右间距，让三块屏幕的显示区域形成连贯的环绕视野，贴合真实赛车的前方视野范围，减少视觉断层带来的模拟眩晕感。

　　从安装边界来看，整套座舱的底部框架采用矩形布局，整体占地长度约1.6米，宽度约0.8米，底部支撑脚预留了水平调节脚垫的安装位置，可适应不平整的地面安装，保证框架整体处于水平状态，避免长期受力不均出现型材变形。框架的连接部位均采用配套的铝型材角件、T型螺栓与法兰螺母锁紧，关键受力位置比如方向盘安装座、屏幕支架连接点额外加装了加强角码，能够承受直驱方向盘最大10牛米以上的扭矩反馈，不会在激烈转向操作时出现连接松动。座椅安装位的型材上预设了通用的座椅安装孔距，可直接适配多数市售赛车座椅的底部安装点，也可通过转接板适配特殊孔距的座椅。

　　实际使用过程中，这套铝型材框架的座舱相比钢管焊接式座舱，优势在于无需焊接加工，所有部件均可通过螺栓拼接完成，使用者可根据自身需求调整各个部件的位置，后期升级外设时也可灵活扩展安装位，铝型材表面的阳极氧化层具备不错的耐磨抗腐蚀性能，长期使用也不会出现锈蚀掉漆的问题。框架的受力设计经过优化，主受力型材沿操作力的传导方向布置，方向盘操作时的反作用力会通过支架传导至底部主框架，再通过底部框架分散到整个支撑结构，避免局部应力集中导致的型材变形。踏板区域的安装板采用加厚铝板制作，表面预留了防滑纹理的安装位置，可固定踏板组避免大力制动时踏板移位。屏幕支架的悬臂长度经过计算，在保证屏幕安装稳定性的前提下，尽可能让屏幕靠近驾驶者视野，同时不会影响方向盘的转动操作与驾驶者的上下车空间。整套结构没有多余的装饰部件，所有设计均围绕模拟驾驶的实际操作需求展开，兼顾刚性、可调节性与组装便利性，能够满足专业模拟赛车玩家、驾驶培训机构的日常使用需求。
