工业型材切割用摆式砂轮切割机结构

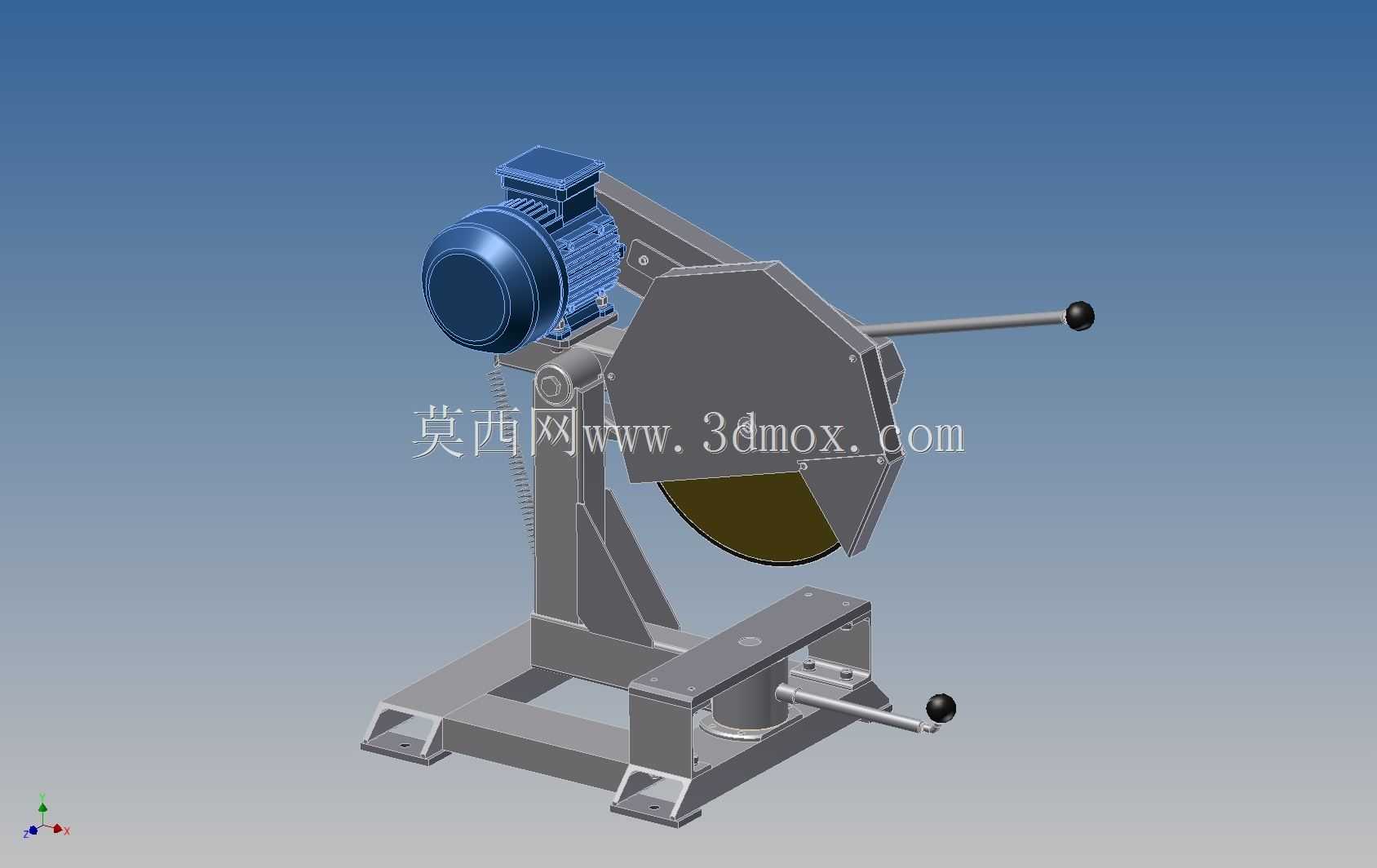

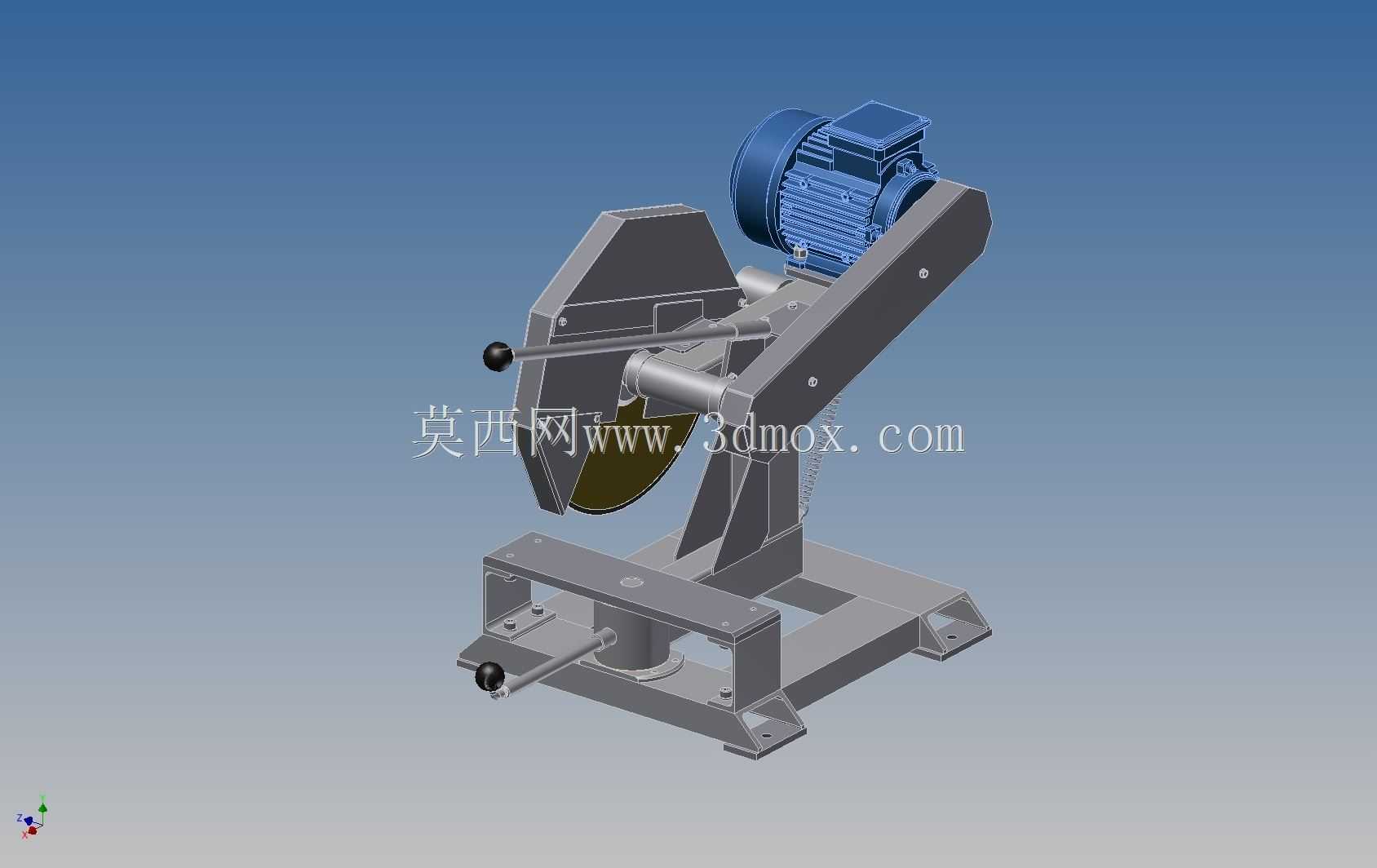

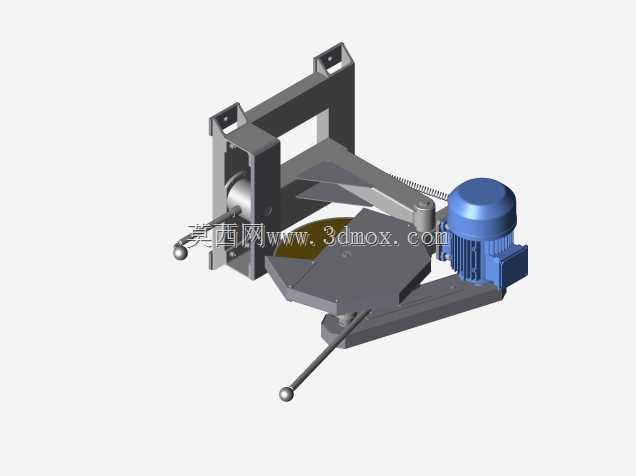

在钢结构预制、五金加工、型材下料车间的日常作业里，这类摆式砂轮切割机是工位上最常见的粗加工下料设备，主要负责圆钢、角铁、槽钢、薄壁管材等黑色金属的定长切断作业，相比带锯床它的单次下刀速度更快，对小批量多规格的零散下料任务适配性更强，不需要复杂的锯条张紧调试，更换砂轮片就能快速恢复作业。整套设备的底座采用型钢焊接框架结构，底部预留四个地脚安装孔，安装时需要通过膨胀螺栓固定在混凝土地坪上，整体安装边界控制在长700mm宽500mm的工位范围内，操作手柄伸出长度额外预留300mm的操作空间，避免作业时人员与设备机架发生磕碰。底座上集成了可回转的工件夹持台，配合带梯形螺纹的进给锁紧手柄，能实现不同角度的斜口切割需求，夹持虎口的最大开口尺寸对应120mm规格的型材装夹，装夹面做了滚花防滑处理，切割进给时不会出现工件窜动导致的砂轮片崩裂风险。上部的摆臂结构通过铰接销轴与底座立柱连接，铰接位置内置复位扭簧，松开操作手柄后摆臂会自动抬升到初始上限位，不需要人工手动抬升设备，降低作业人员的重复操作强度。驱动电机直接安装在摆臂的电机安装座上，通过法兰盘与砂轮片的主轴座直连，省去了皮带传动的张紧维护环节，电机的散热筋朝向外侧，连续切割作业时能保证空气流通带走热量，避免电机过热烧毁。砂轮片的外侧安装了半包围式的安全防护罩，防护罩的开口角度仅朝向工件装夹位置，能阻挡切割时产生的高温铁屑与砂轮碎块飞溅，防护罩下方预留了排屑缺口，切割产生的磨屑会直接掉落到底座下方的集屑区域，方便日常工位清理。建模时先从底座的焊接框架开始搭建，先绘制各型钢的截面草图拉伸生成底座主体，再依次添加铰接立柱、回转工作台的装夹结构，之后单独构建摆臂的焊接组件，通过铰接配合将摆臂与底座装配到位，再依次装配电机、砂轮防护罩、操作手柄、复位弹簧这些附属零件，最后给各运动部件添加对应的旋转、进给配合关系，模拟实际下刀切割的动作行程，检查各部件在运动过程中是否存在干涉问题，比如摆臂下落到最低切割位置时，防护罩不会与工作台面发生碰撞，操作手柄的行程不会与电机外壳产生剐蹭，所有铰接位置的轴肩、挡圈定位尺寸都要符合实际装配的公差要求，避免建模时出现零件无法装配的问题。
