小型立式数控铣床结构设计方案

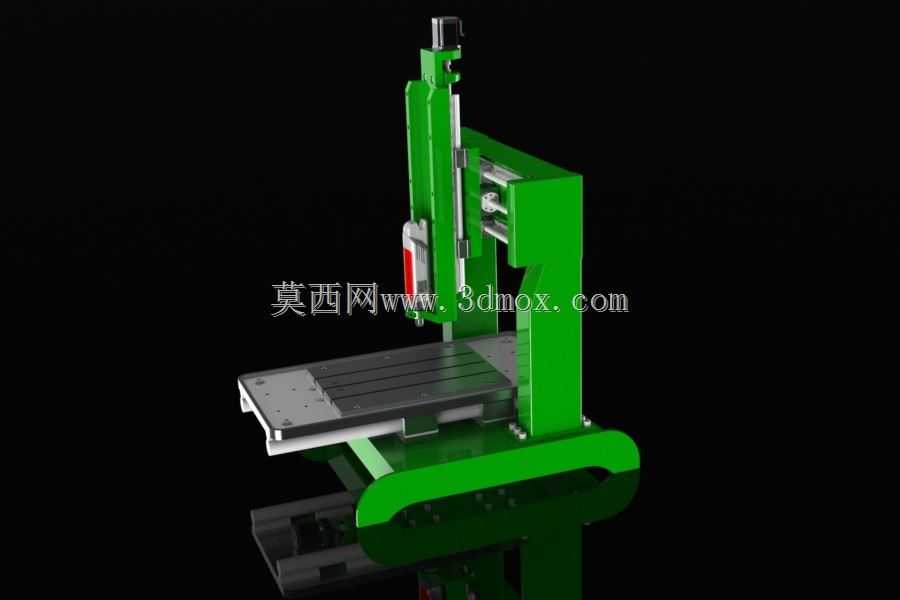

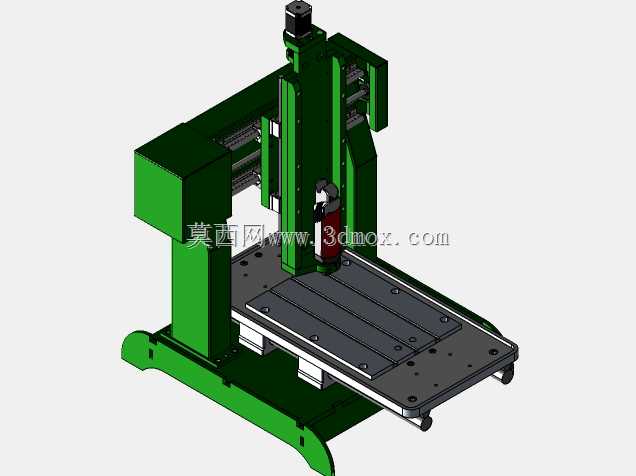

这款小型立式数控铣床的建模过程，首先从安装边界约束入手，整机占地尺寸适配小型加工车间、个人工坊甚至教学实训场地的有限空间，底座采用弧形承托结构，在控制整体重量的前提下保证足够的刚性，避免铣削加工时产生共振影响加工精度。建模初期先确定X/Y/Z三轴的行程边界，工作台采用T型槽结构设计，方便不同规格夹具的装夹固定，Y轴导轨内嵌在底座承托面上，X轴滑台搭载在Y轴移动副之上，Z轴立式滑枕采用双侧导轨导向，抵消主轴高速运转时的侧向切削力。

从实际应用场景来看，这类小型数控铣床多用于小尺寸五金零件的精密铣削、小型模具的开粗与精加工、教学实训中的数控操作演示，也可适配小型创业工坊的定制化零件加工需求，搭配1.9N·m扭矩的驱动电机，配合Kress 1050主轴，可覆盖铝件、工程塑料、软金属等常见材料的铣削、钻孔、倒角工序，加工进给参数可根据材料硬度灵活调整。

建模过程中先绘制底座的焊接结构骨架，确认地脚安装孔位的分布尺寸，保证设备安装时可通过膨胀螺栓与地面固定，也可加装减震脚垫放置在平整工作台面上使用。之后依次搭建三轴的传动系统结构，明确丝杠与导轨的安装同轴度公差，预留伺服电机的安装空间与走线槽位，主轴安装座的位置需要反复校核，保证主轴端面与工作台面的垂直度在允许公差范围内，避免加工出的零件出现垂直度超差问题。外防护结构采用半开放设计，既方便操作人员观察加工状态、更换工件与刀具，也能在一定程度上阻挡切削液与切屑飞溅，设备后侧预留电控系统的安装空间，可根据需求加装数控系统、驱动器与接线端子排。

设计过程中重点考量了运动部件的行程干涉问题，在三维软件中通过运动仿真模拟三轴全行程移动，确认滑台、滑枕在极限位置不会与底座、防护结构发生碰撞，同时校核各部件的装配间隙，保证后期装配时零件可顺利安装，不会出现公差累积导致的装配卡滞问题。主轴的冷却与走线结构也在建模时同步预留，可根据实际使用需求加装风冷或者水冷系统，适配不同时长的连续加工工况。
