转弯爬坡一体式带式输送设备结构

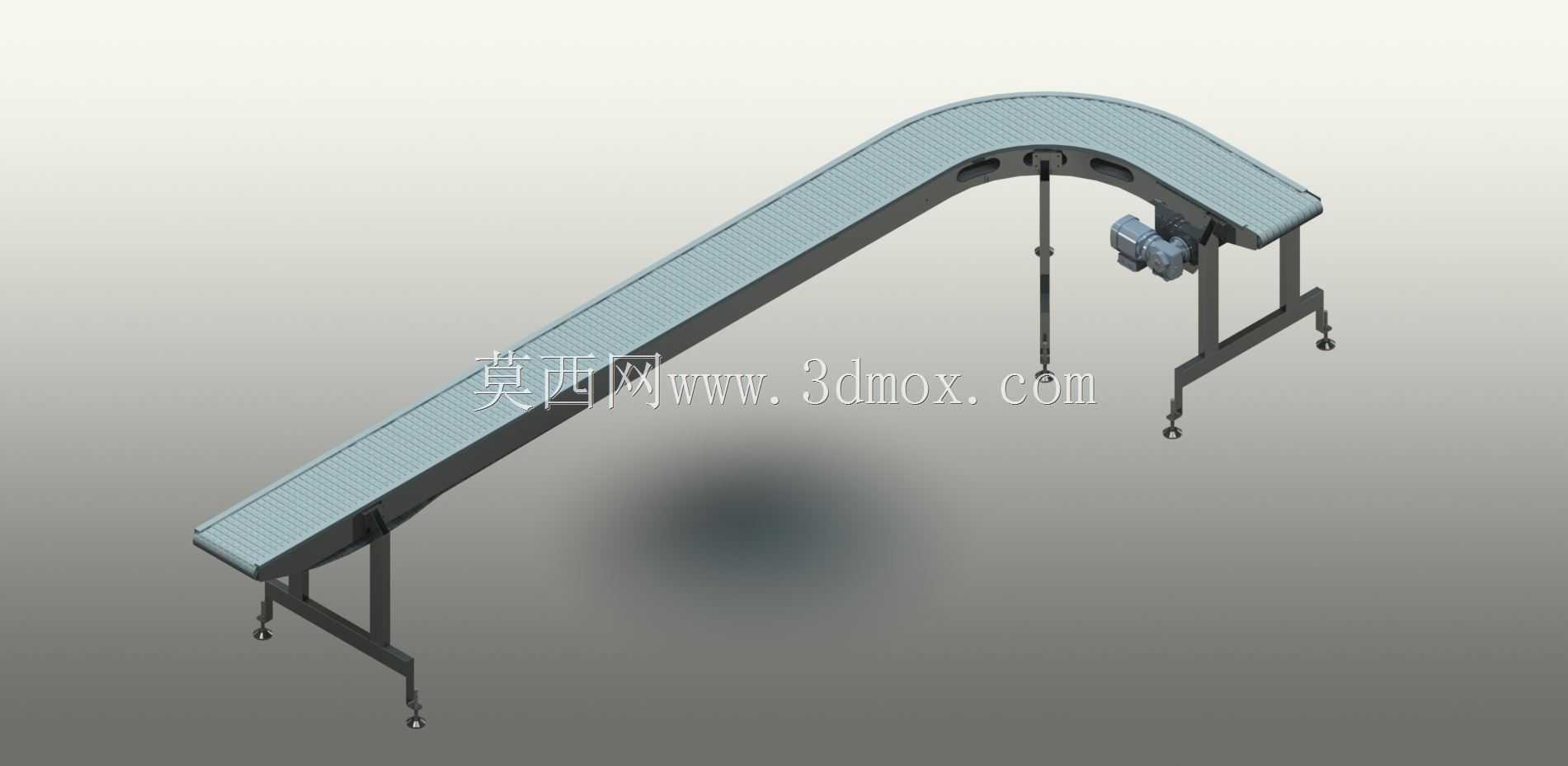

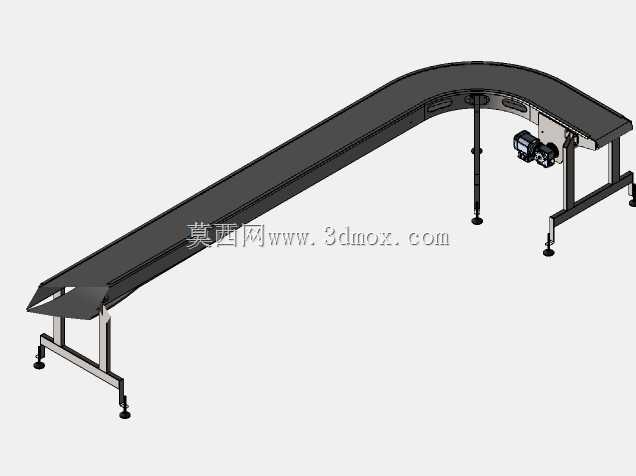

在车间产线布局、仓储分拣、食品加工包装、电子元器件流转等场景中，经常会遇到不同高度作业面衔接、输送路径需要转向避让设备或立柱的需求，常规的直线水平输送机无法同时满足转向与高差输送的要求，这类带转弯段的爬坡带式输送机就是为解决这类布局痛点设计的。从结构上看，设备整体分为下部爬坡段、中部圆弧转弯段、上部水平出料段三个功能区段，机架采用方管焊接成型，支腿底部配置可调脚杯，可在安装时微调整体水平度与支腿高度，适配地面不平整的安装场景，单支腿调节行程通常在±50mm范围内，满足多数车间的地面公差适配需求。转弯段的输送带采用专用的转弯导向结构，内侧设置导向条配合机架上的导向轮，避免输送带在圆弧段运行时出现跑偏、蛇形的问题，驱动单元布置在转弯段靠近出料端的位置，采用减速电机直接驱动主动辊筒，相比远端驱动的结构能减少长距离传动带来的功率损耗，也能避免传动链条张紧不足导致的打滑问题。建模过程中，首先需要确定输送路径的中心线参数，先绘制爬坡段的倾斜直线、转弯段的圆弧半径与圆心角、上部水平段的直线段长度，将三段路径拼接为连续的输送中心线，再根据输送带宽度向两侧偏移得到机架的内侧安装边界。支腿的布置需要避开转弯段的曲率干涉区域，下部爬坡段的支腿沿倾斜方向等距排布，转弯段的支腿设置在圆弧段的径向支撑位置，避免支腿突出到输送路径内侧影响物料通行。输送带的建模需要先沿中心线生成扫掠路径，再根据带厚生成实体，注意转弯段的输送带内外侧长度差需要通过导向结构的张紧量补偿，建模时要预留张紧调节的行程空间，通常主动辊端设置螺杆张紧结构，调节行程在100mm左右，方便后期维护时更换输送带、调整张紧度。两侧的护栏采用折弯钣金件制作，沿输送路径的外侧连续布置，防止物料在爬坡或转弯过程中从侧边滑落，护栏与输送带表面预留3-5mm的间隙，避免摩擦输送带造成额外的动力损耗。这类设备的安装边界需要注意转弯段的外侧回转半径，布局时要预留足够的操作维护空间，驱动电机侧要预留至少300mm的检修空间，方便后期对减速电机进行保养、更换易损件。实际选型时，需要根据输送物料的单重、输送效率确定输送带的宽度与电机功率，常规轻型物料输送时带宽多在300-800mm区间，爬坡段的倾斜角度通常不超过18度，避免物料在爬坡时出现下滑，若输送倾角更大则需要在输送带表面增加防滑挡条。建模时还要注意各部件的装配干涉检查，尤其是转动部件如辊筒、导向轮与机架、护栏之间的间隙，避免实际生产装配时出现部件卡滞的问题，所有焊接的机架连接处要做倒角处理，避免应力集中，支腿与机架的连接位置采用加强筋加固，提升整体结构的刚性，避免设备满载运行时出现机架晃动的情况。
