德沃尔结构真空发动机教学演示装置

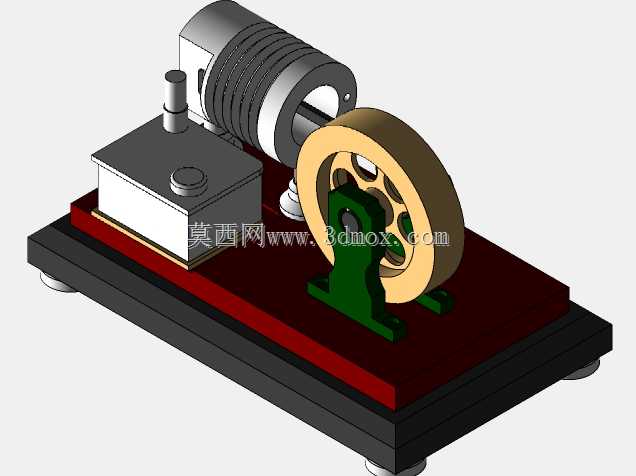

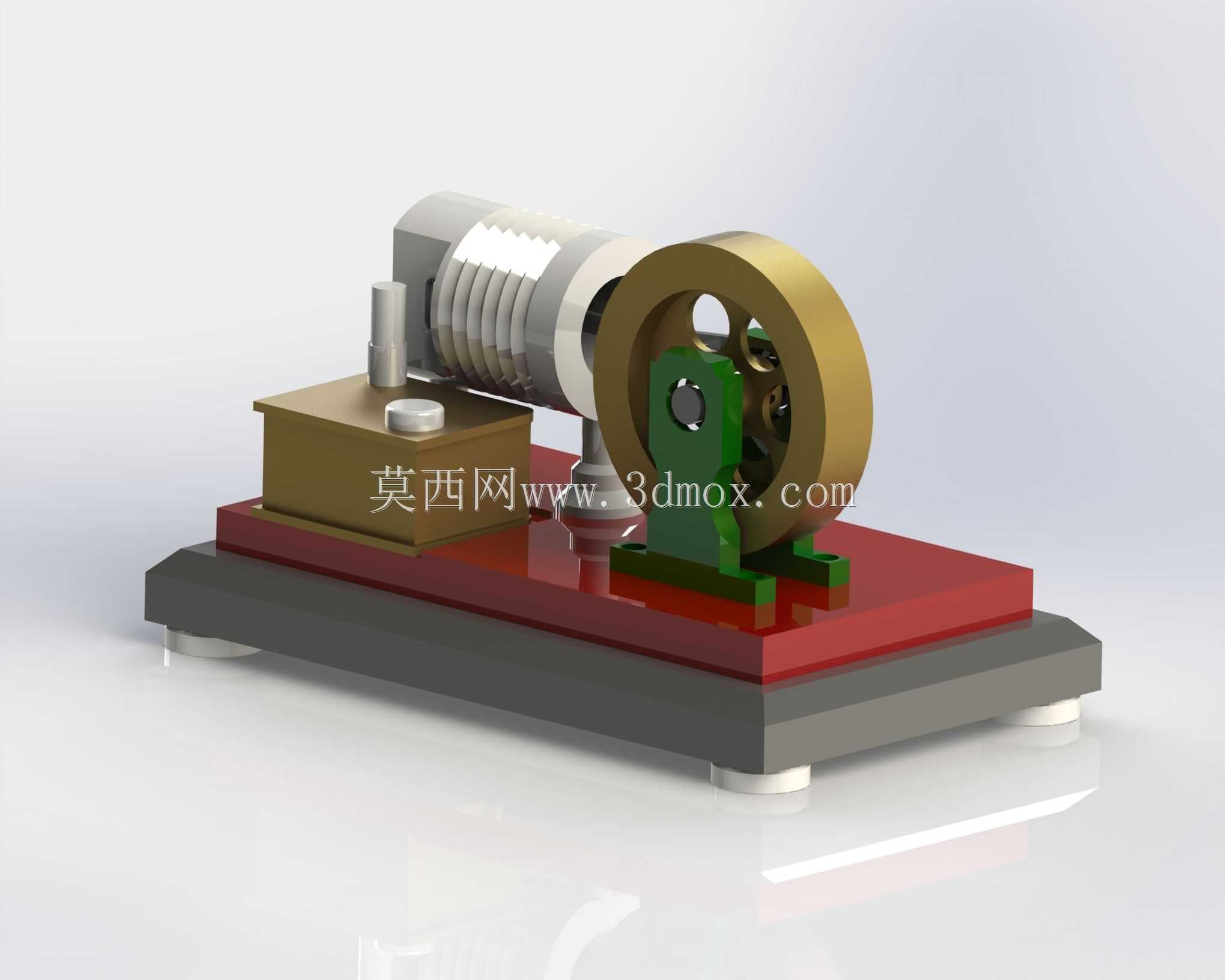

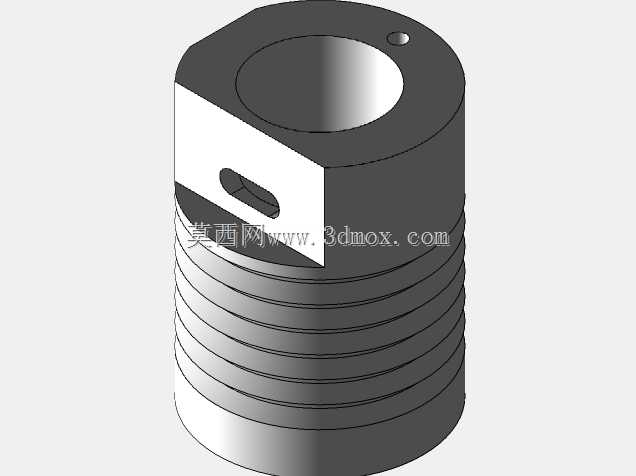

这款真空发动机结构可用于高校工程热物理课程的原理演示、创客空间小型动力装置原型验证，也能作为精密机械传动结构的教学参考样件，帮助学习者直观理解外燃式真空动力循环的做功逻辑。整套装置采用台式布局，底部设置带减震脚垫的铸铁质感基座，上层安装板承托所有功能部件，整体安装边界控制在小型桌面设备范畴，无需额外固定即可平稳放置，适配常规实验台、展示柜的摆放空间。从功能逻辑上看，装置依靠冷热腔压差推动活塞做往复运动，通过曲柄飞轮组件将直线运动转化为旋转运动输出，飞轮采用大直径轮缘结构储存转动惯量，保证运转过程的连续性，避免出现死点卡顿问题；活塞与缸体配合段预留合理间隙，兼顾运动顺畅度与密封性能，换热段的散热鳍片结构可加快冷热交换效率，提升动力输出的稳定性。建模阶段先从核心运动副的尺寸链校核入手，优先确定曲柄回转半径、活塞行程的匹配关系，避免运动过程中出现部件干涉；第一步绘制基座的安装基准面，确定各部件的安装定位坐标，第二步搭建曲柄连杆、飞轮、活塞的运动组件，完成装配体层级的配合约束，添加运动仿真验证行程极限，第三步细化换热鳍片、阀门组件、安装支架的细节结构，最后完成材质与渲染属性的匹配，还原金属部件的真实质感。设计过程中特意将所有运动部件做外露处理，没有加装封闭外罩，方便观察者直接看到动力传递的完整路径，每个连接部位的紧固件都做了等比例还原，可直接作为拆装教学的参考结构；飞轮与支架的连接位置采用滑动轴承配合结构，降低转动阻力，缸体端部的阀门组件做了简化处理，保留核心功能结构的同时避免过度复杂的细节干扰原理展示。
