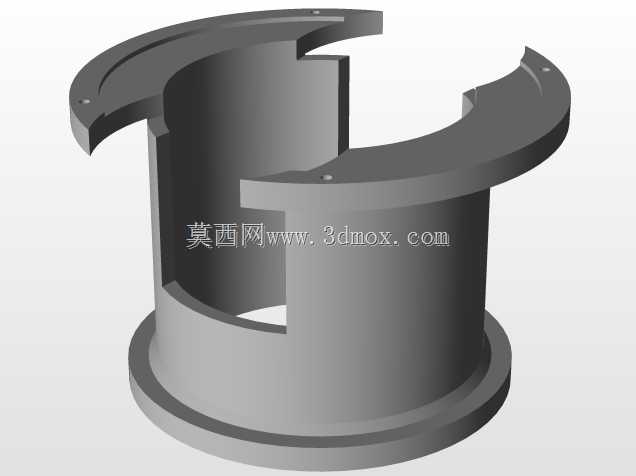

粉碎机用带法兰开口式圆筒结构件

该结构件为粉碎设备核心腔体组成部件，在物料粉碎作业环节承担容载待加工物料、约束物料破碎轨迹的核心作用，作业过程中物料在筒体围合的腔体内受动刀、锤片等执行件的冲击、剪切、研磨作用完成粒径减小的加工过程，筒体的结构形态直接决定腔体内物料的流场分布，影响粉碎作业的效率与成品粒径均匀度。从结构设计来看，该筒体采用上下带法兰边的中空柱体结构，上下法兰边预留均匀分布的安装孔位，上部法兰用于对接设备的上盖进料端组件，下部法兰用于连接下部筛网支架或者出料腔体组件，安装时通过螺栓穿入法兰孔完成定位锁紧，可保证筒体与上下组件的同轴度，避免作业过程中出现腔体错位漏料、动件干涉的问题。筒体侧壁开设的对称开口结构，主要用于日常作业中的腔体清理、易损件检修更换，无需完全拆解上下端连接结构即可通过开口完成腔体内卡料清理、磨损衬板更换等维护操作，大幅降低设备运维的时间成本。设计过程中筒体的壁厚取值需兼顾结构强度与设备整体重量控制，壁厚过薄会在长期受物料冲击、研磨作用下出现局部磨穿变形，壁厚过大则会增加设备整体自重，提升机架承载要求与制造成本，该结构的壁厚取值适配中小型粉碎设备的作业负载，可满足常规非金属物料、低硬度金属物料粉碎作业的强度需求。筒体的内径尺寸与配套粉碎转子的回转直径预留合理的作业间隙，间隙过小易出现物料卡滞、转子与筒壁摩擦的问题，间隙过大则会导致腔体内物料受冲击频次降低，出现粉碎效率下降、粗颗粒物料残留的问题，该结构的间隙取值经过实际作业验证，可平衡作业效率与运行稳定性。法兰边的安装孔位采用等分圆周排布，可保证连接受力均匀，避免局部螺栓受力过大出现断裂失效，法兰与筒体主体的连接位置做圆弧过渡处理，减少应力集中问题，提升构件长期交变载荷作用下的结构疲劳寿命。筒体内部无多余凸起结构，内壁光滑过渡，可减少物料在腔体内的粘附残留，避免潮湿物料粉碎过程中出现内壁结拱堵料的问题，适配多种干性、半干性物料的粉碎加工场景，可广泛应用于农副产品加工、固废回收、塑胶原料破碎等领域的中小型粉碎设备中。
