可牵引移动式树枝树干削片设备结构

做林业运维、园林养护的从业者都清楚，修剪下来的枝条、小径级树干如果直接转运，不仅装载率低、运输成本高，堆放在场地还容易引发火情，这类可牵引移动式削木设备，就是针对这类散状木质废弃物的就地减容需求设计的。日常作业时，设备可通过牵引架挂接在皮卡、小型货车尾部，依靠自带的两个行走轮完成转场，不需要额外吊装设备，不管是山地果园的修剪枝条处理、市政行道树的养护现场，还是林间抚育的小径木处理，都能快速开到作业点，就地完成削片作业，削好的木片可以直接作为生物质燃料、园林覆盖物或者食用菌栽培基质，省去了长距离转运整枝的麻烦。

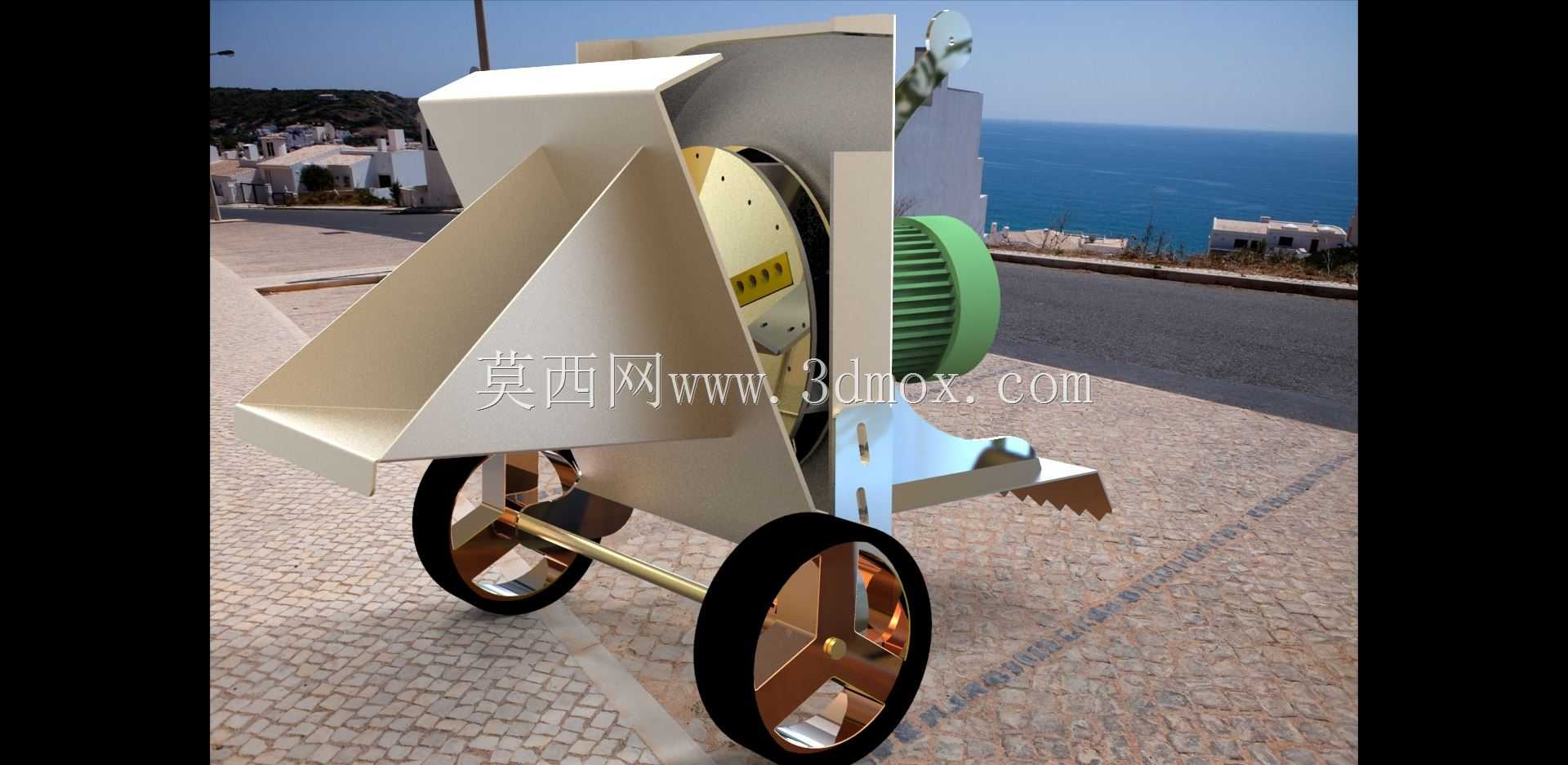

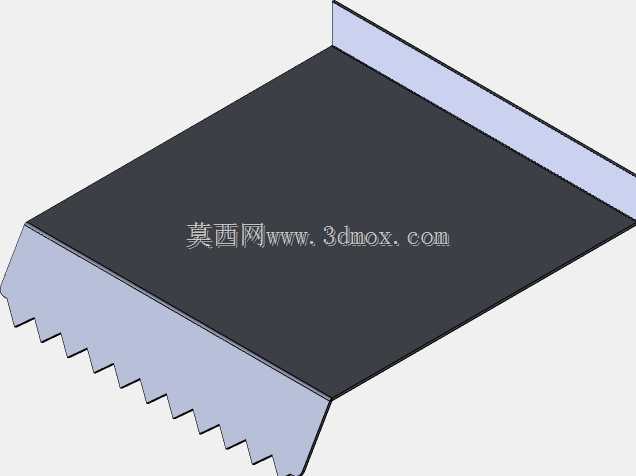

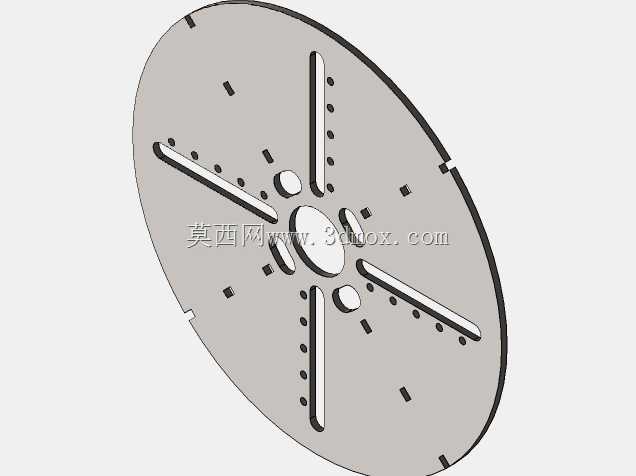

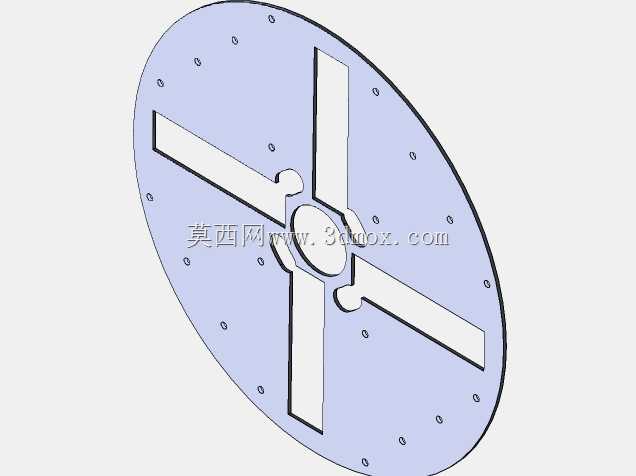

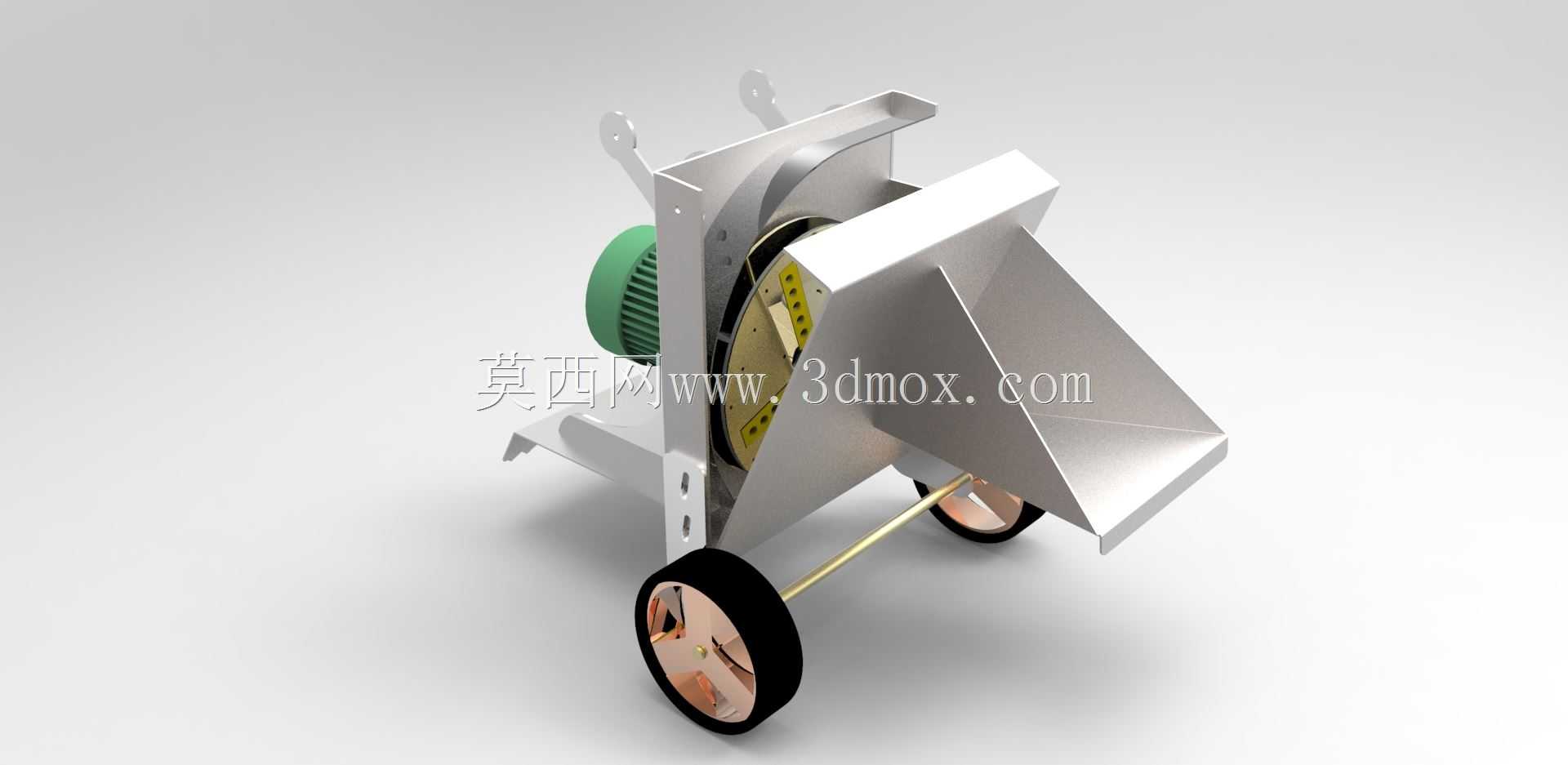

从结构设计逻辑来看，这款设备采用侧置倾斜进料斗的布局，进料斗的倾角和开口尺寸经过匹配，作业人员可以很方便地将枝条送入切削腔，同时倾斜结构能避免切削过程中木屑向外飞溅，进料斗内部做了导向收口，能让待切削木料顺着角度对准切削转子，减少卡料概率。切削腔核心是带飞刀的转子结构，侧置的驱动单元通过传动结构带动转子高速旋转，飞刀配合底刀完成木料的切削，出料方向顺着转子切线方向设置，可直接对接收集袋或者输送装置，不需要额外增设出料风机就能靠切削惯性将木片送出。设备底部的机架采用型钢焊接结构，行走轮安装在机架中部偏下位置，兼顾牵引行驶的稳定性和作业时的支撑性，前端的牵引架做了可适配通用拖车钩的连接结构，尾部还设置了驻车支撑齿，作业时放下支撑齿就能让设备稳稳固定在地面，不会因为切削振动发生移位。

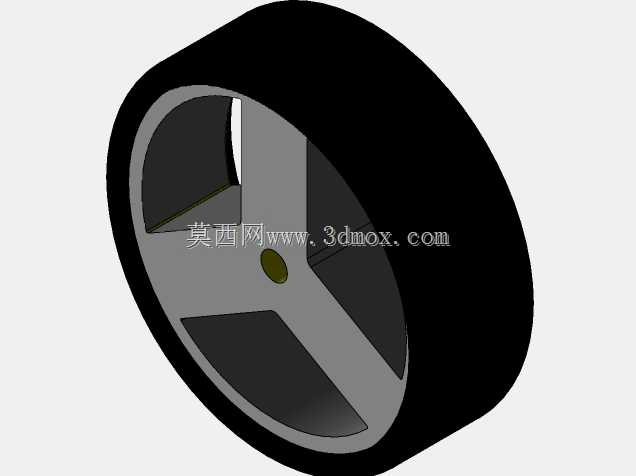

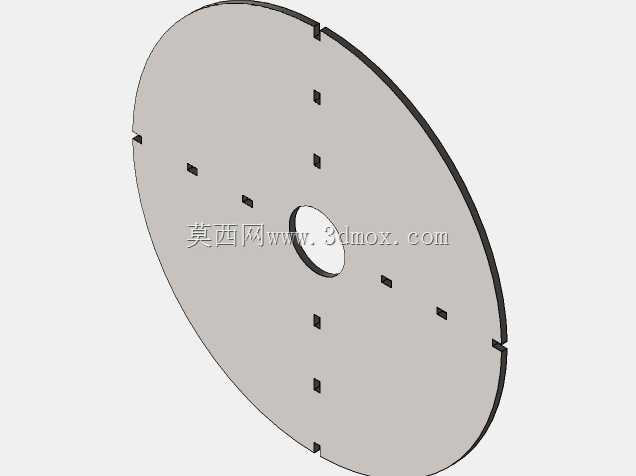

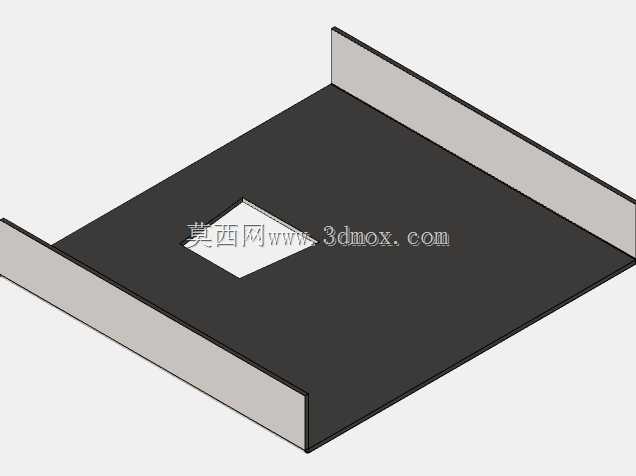

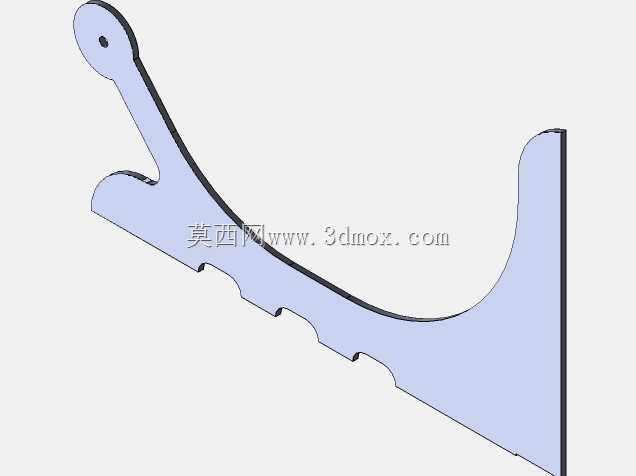

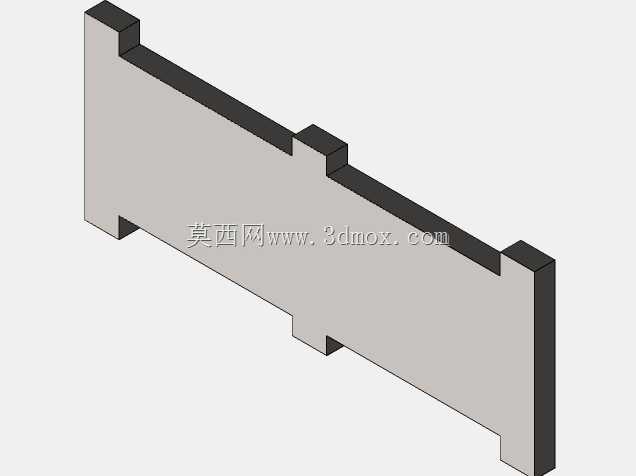

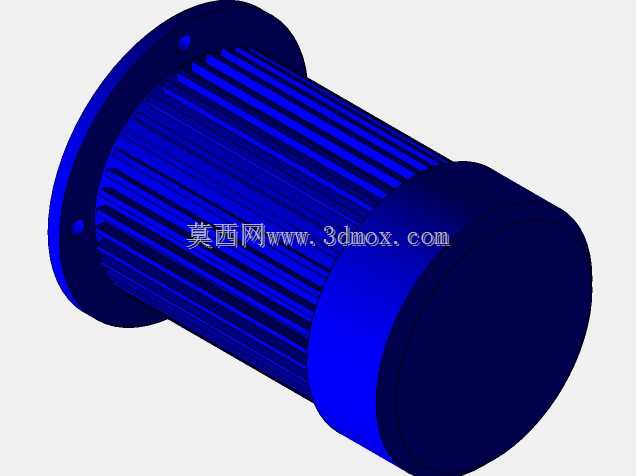

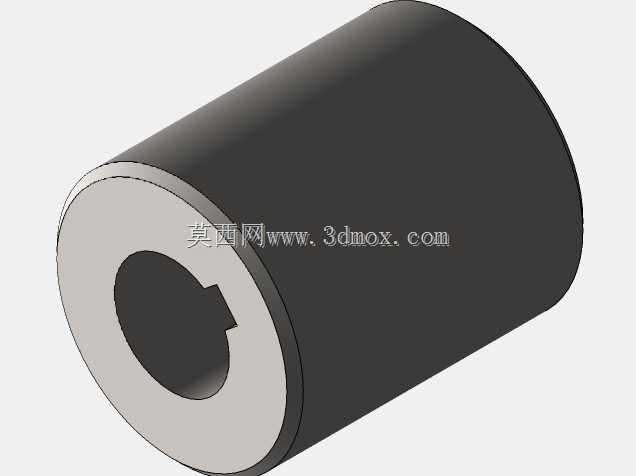

建模过程中，首先在SolidWorks中搭建整体骨架草图，先确定牵引架高度、轮距、进料斗倾角、切削腔中心高这些核心安装边界尺寸，确保牵引状态下设备离地间隙符合非铺装路面通行要求，进料斗高度匹配人工送料的舒适作业区间。之后拆分各个子装配体，先做行走轮组件的建模，包含轮辐、橡胶轮胎、轮轴与轴承安装位，保证轮轴的同轴度公差符合转动要求；再做切削转子与驱动单元的装配，匹配驱动单元的输出轴与转子的连接结构，校准飞刀的安装角度，确保切削间隙处于合理范围；之后完成进料斗、机架、外壳护罩、驻车支撑结构的建模，各个焊接件提前预留焊接收缩余量，装配时做干涉检查，重点排查转子转动时与腔体内壁、进料斗的间隙，避免出现运动干涉，最后完成标准件的调用与装配，验证各个连接位的安装空间是否满足扳手操作的作业需求。
