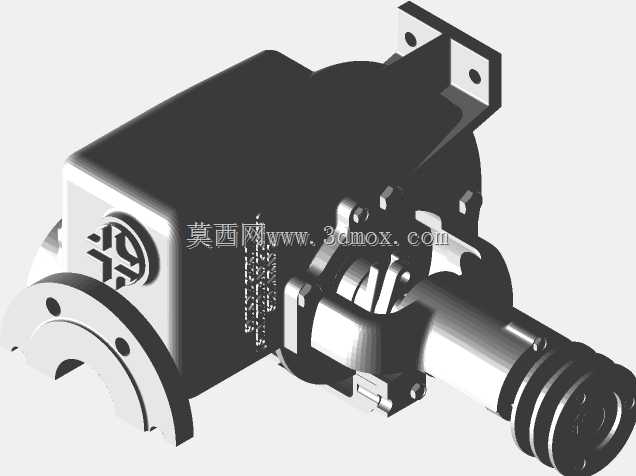

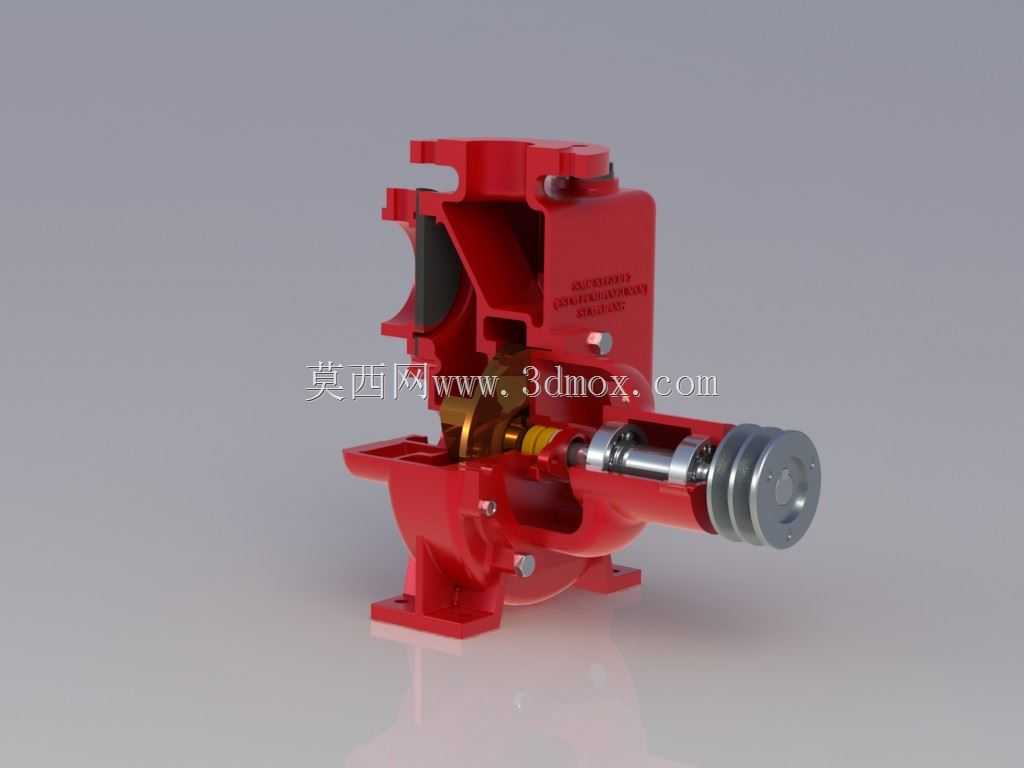

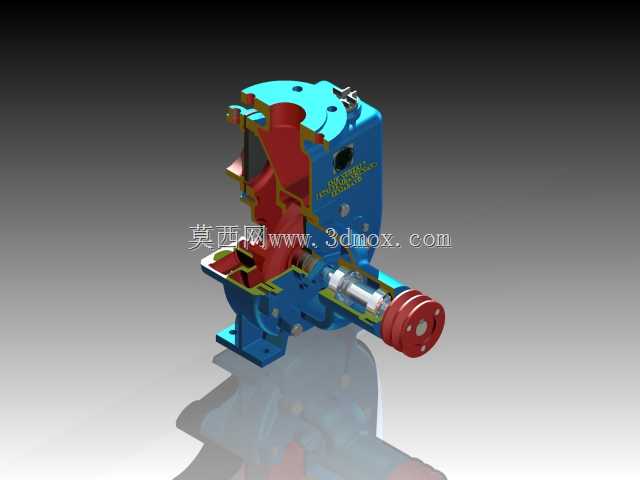

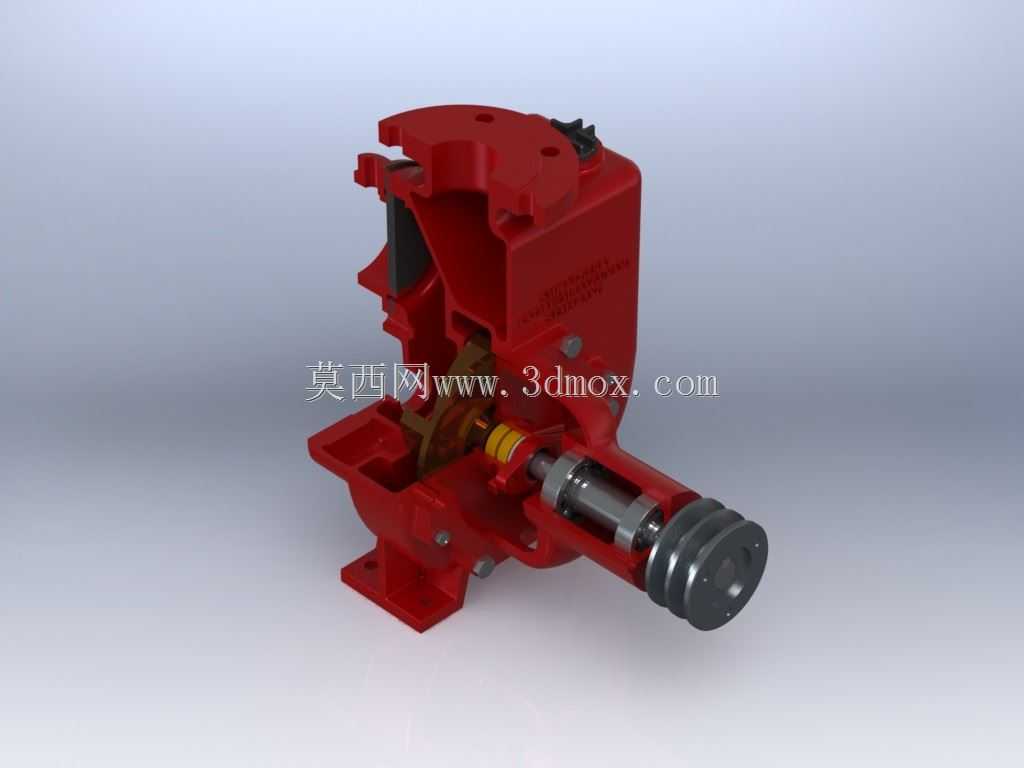

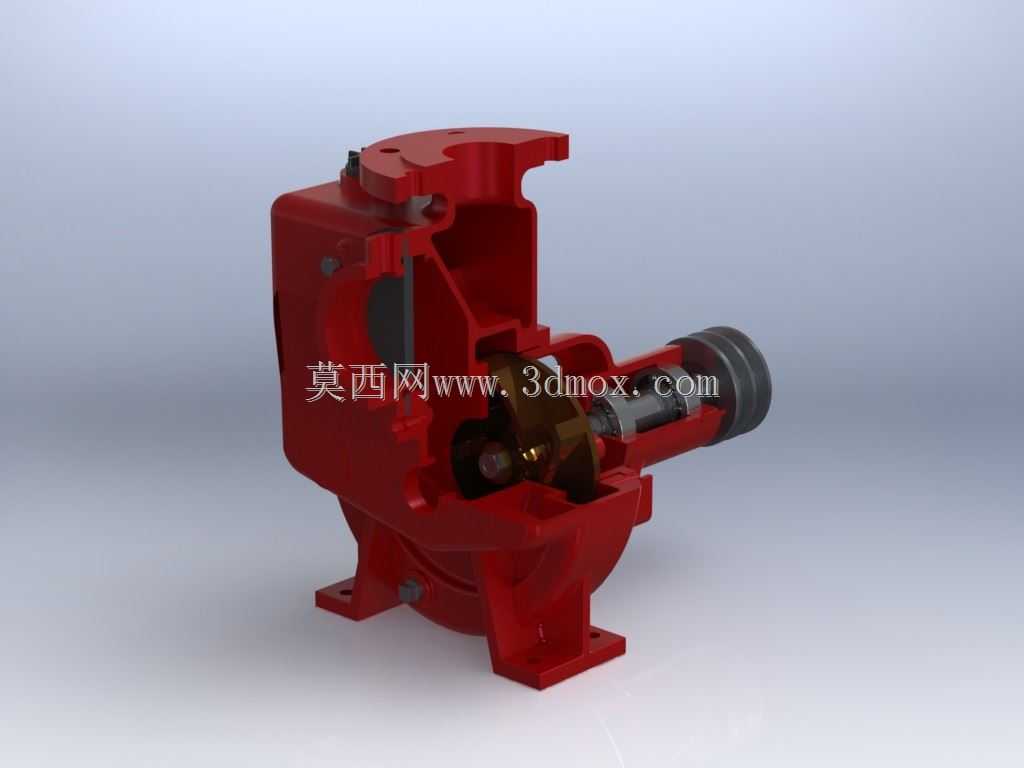

剖视结构展示单级悬臂式离心泵

这款离心泵的三维建模采用剖视表达形式，能直观呈现内部过流部件与传动组件的装配关系，在市政供水、暖通循环、化工流体输送、农田排灌等场景中，这类单级悬臂离心泵是应用最广的流体输送设备，主要用来输送清水或物理化学性质近似清水的介质，部分改型结构也可适配带有细微颗粒的介质工况。从功能特性来看，该结构依靠叶轮高速旋转产生的离心力对介质做功，完成流体的动能与压能转换，泵体采用蜗壳式流道设计，能有效降低流体在泵腔内的水力损失，传动端设置了机械密封结构防止介质泄漏，配套的滚动轴承组件可承受泵轴运行过程中的径向与轴向载荷，皮带轮传动结构能灵活匹配不同转速的动力源，适配不同工况的扬程流量需求。建模过程中，首先需要梳理泵的整体装配层级，先绘制泵体的蜗壳流道与进出口法兰的基准轮廓，确定进出口通径、安装底座的螺栓孔位、中心高这些核心安装边界尺寸，保证后续装配时与管路、基础的适配性；之后绘制叶轮的三维结构，重点校准叶片的型线角度与前后盖板的流道间隙，这部分结构直接影响泵的水力效率；再依次完成泵轴、轴套、机械密封动环静环、轴承压盖、皮带轮等传动部件的建模，建模时需要严格控制各配合面的公差带，比如轴与轴承内圈的配合、轴承外圈与轴承座的配合、机械密封与轴套的配合间隙，避免实际装配出现干涉。完成单个零件建模后，按照实际装配顺序进行组件装配，先将轴承、机械密封等零件预装在泵轴上形成转子组件，再将转子组件装入泵体的轴承座位置，依次安装泵盖、叶轮、密封压盖，最后装配皮带轮与进出口法兰，装配完成后需要做全局干涉检查，重点核对叶轮与泵体蜗壳的间隙、密封件的压缩量是否在合理区间，最后通过剖视剖切命令将泵体沿轴线方向做半剖处理，清晰展示内部各零件的装配位置与结构关系，方便设计人员校核结构、也能用于新员工的设备结构培训，或是给选型客户直观展示泵的内部构造。这类剖视模型在做设备维护培训时也十分实用，能让运维人员快速掌握泵的拆装顺序与易损件位置，减少现场拆装的失误概率。
